Радиатор крышка — HITACHI EX1200-6

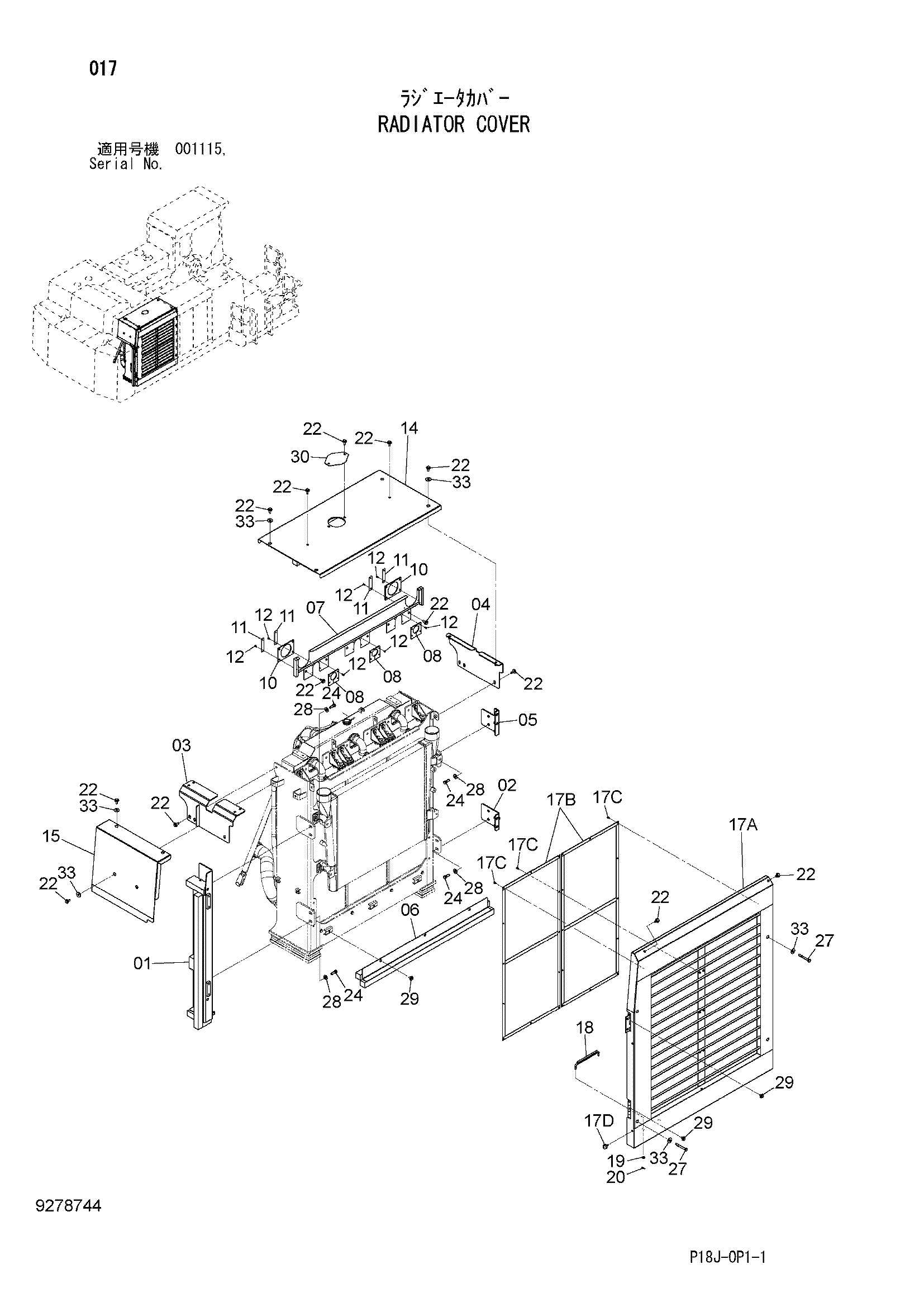

Заводская схема «Радиатор крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7052805 | Крышка | 1 |
| 02 | 8101663 | Кронштейн | 1 |
| 03 | 8099609 | Кронштейн | 1 |
| 04 | 8100036 | Кронштейн | 1 |
| 05 | 8112445 | Кронштейн | 1 |
| 06 | 8101612 | Крышка | 1 |
| 07 | 7053465 | Крышка | 1 |
| 08 | 4640434 | Резиновая прокладка | 3 |
| 10 | 4640433 | Резиновая прокладка | 2 |
| 11 | 4637646 | Пластина | 4 |
| 12 | 4425573 | Зажим | 20 |
| 14 | 6025528 | Крышка | 1 |
| 15 | 8109529 | Крышка | 1 |
| 17 | 9279299 | Воздуховод | 1 |
| 17A | 5011449 | Воздуховод | 1 |
| 17B | 8109530 | Сетка | 2 |
| 17C | J260616 | Болт с шайбой | 24 |
| 17CA | J900616 | Болт | 1 |
| 17CB | A590106 | Плоская шайба | 1 |
| 17D | 4294508 | Ограничитель | 2 |
| 18 | 9762050 | Стойка | 1 |
| 19 | A590112 | Плоская шайба | 1 |
| 20 | 4022699 | Стопорный палец | 1 |
| 22 | J281235 | Болт с шайбой | 24 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 24 | J921445 | Болт | 8 |
| 27 | J901402 | Болт | 4 |
| 28 | 4086894 | Шайба | 8 |
| 29 | J281225 | Болт с шайбой | 7 |
| 29A | J901225 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 4343333 | Крышка | 1 |
| 33 | 4338575 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
