Топливные трубопроводы — HITACHI EX1200-6

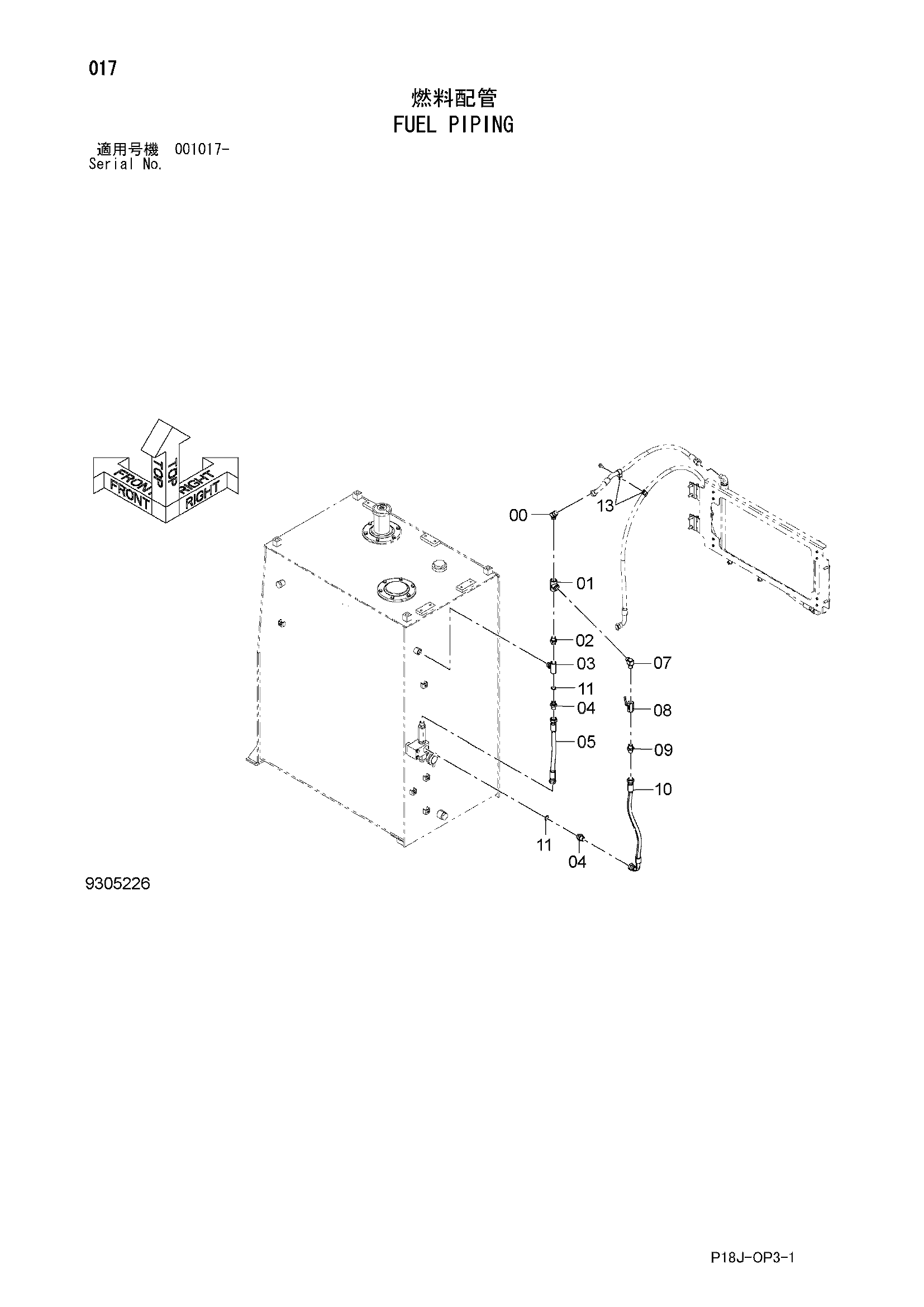

Заводская схема «Топливные трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1504 | Угловой штуцер | 1 |
| 01 | 94-0663 | Тройник | 1 |
| 02 | 4208243 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4652592 | Тройник | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4042033 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4702476 | Шланг | 1 |
| 07 | 4320827 | Угловой штуцер | 1 |
| 08 | 94-4029 | Кран | 1 |
| 09 | 94-1304 | Адаптер | 1 |
| 10 | 4702478 | Шланг | 1 |
| 11 | 4297381 | Уплотнительное кольцо | 2 |
| 13 | 4190263 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
