Гидролинии рабочего оборудования (1)(стрела) — HITACHI EX1200-6

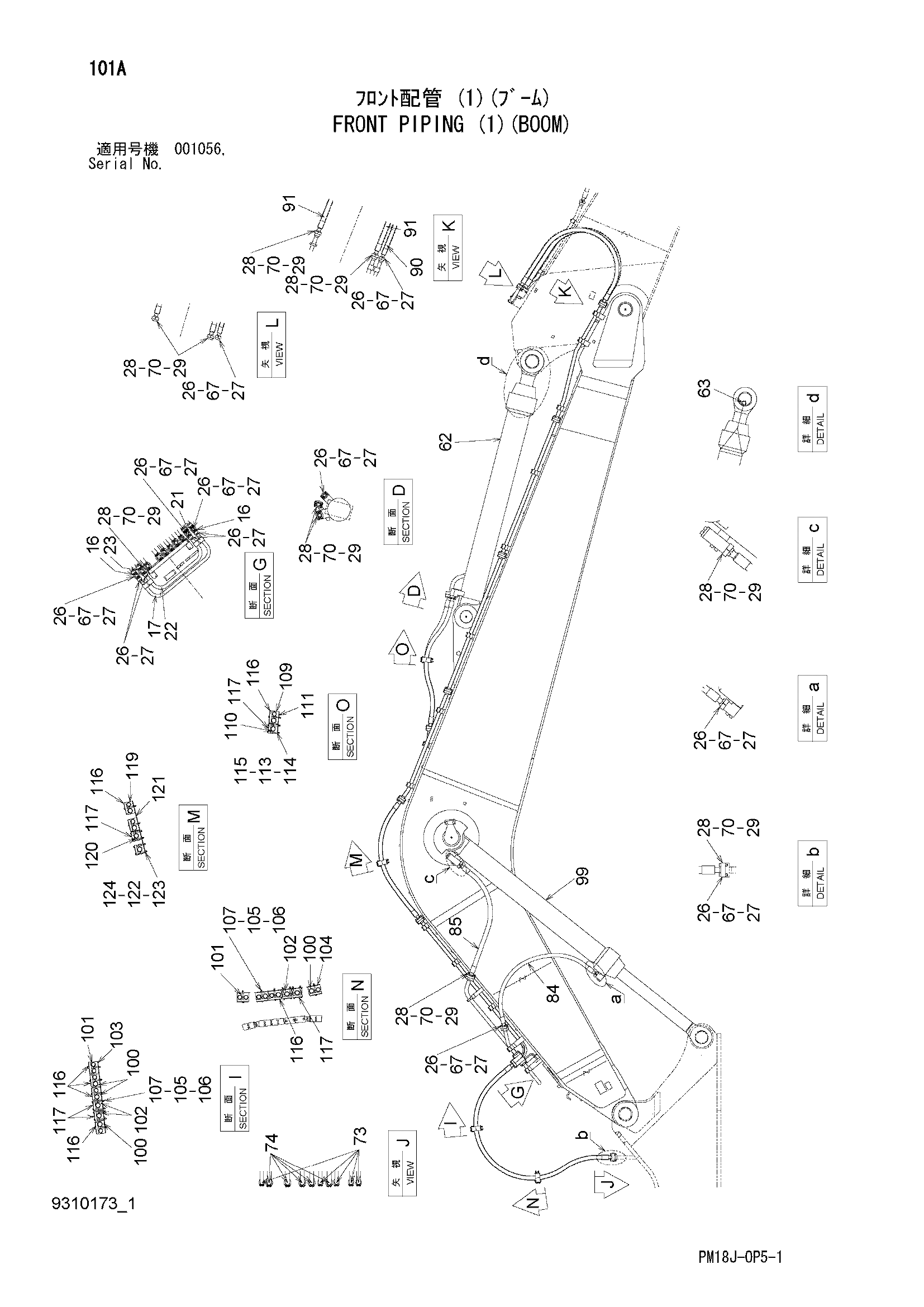

Заводская схема «Гидролинии рабочего оборудования (1)(стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
16	3051569	Блок	2
17	8048390	Трубка	1
21	3089810	Блок	1
22	8048393	Трубка	1
23	3089811	Блок	1
26	4508805	Уплотнительное кольцо	19
27	4146848	Болт с внутренним шестигранником	76
28	4510169	Уплотнительное кольцо	16
29	4146847	Болт с внутренним шестигранником	64
62	4707406	Гидроцилиндр рукояти	1
63	4335865	Трубка	1
67	4089703	Разъёмный фланец	30
70	4075854	Разъёмный фланец	32
73	4615160	Шланг	5
74	4615161	Шланг	5
84	4670176	Шланг	2
85	4708917	Шланг	2
90	4708918	Шланг	1
91	4708919	Шланг	2
99	4707405	Гидроцилиндр стрелы	2
100	4603533	Хомут	12
101	4603540	Хомут	4
102	4603531	Хомут	8
103	3110744	Опора	1
104	3115954	Опора	1
105	J950012	Гайка	48
106	A590112	Плоская шайба	24
107	J901211	Болт	24
109	4603533	Хомут	2
110	4603531	Хомут	2
111	4629666	Опора	1
113	J950012	Гайка	8
114	A590012	Плоская шайба	4
115	J901211	Болт	4
116	4673959	Хомут	11
117	4673962	Хомут	7
119	4603533	Хомут	4
120	4603531	Хомут	4
121	4693280	Опора	1
122	J950012	Гайка	16
123	A590112	Плоская шайба	8
124	J901211	Болт	8

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
