Пилотные гидролинии (4) — HITACHI EX1200-6

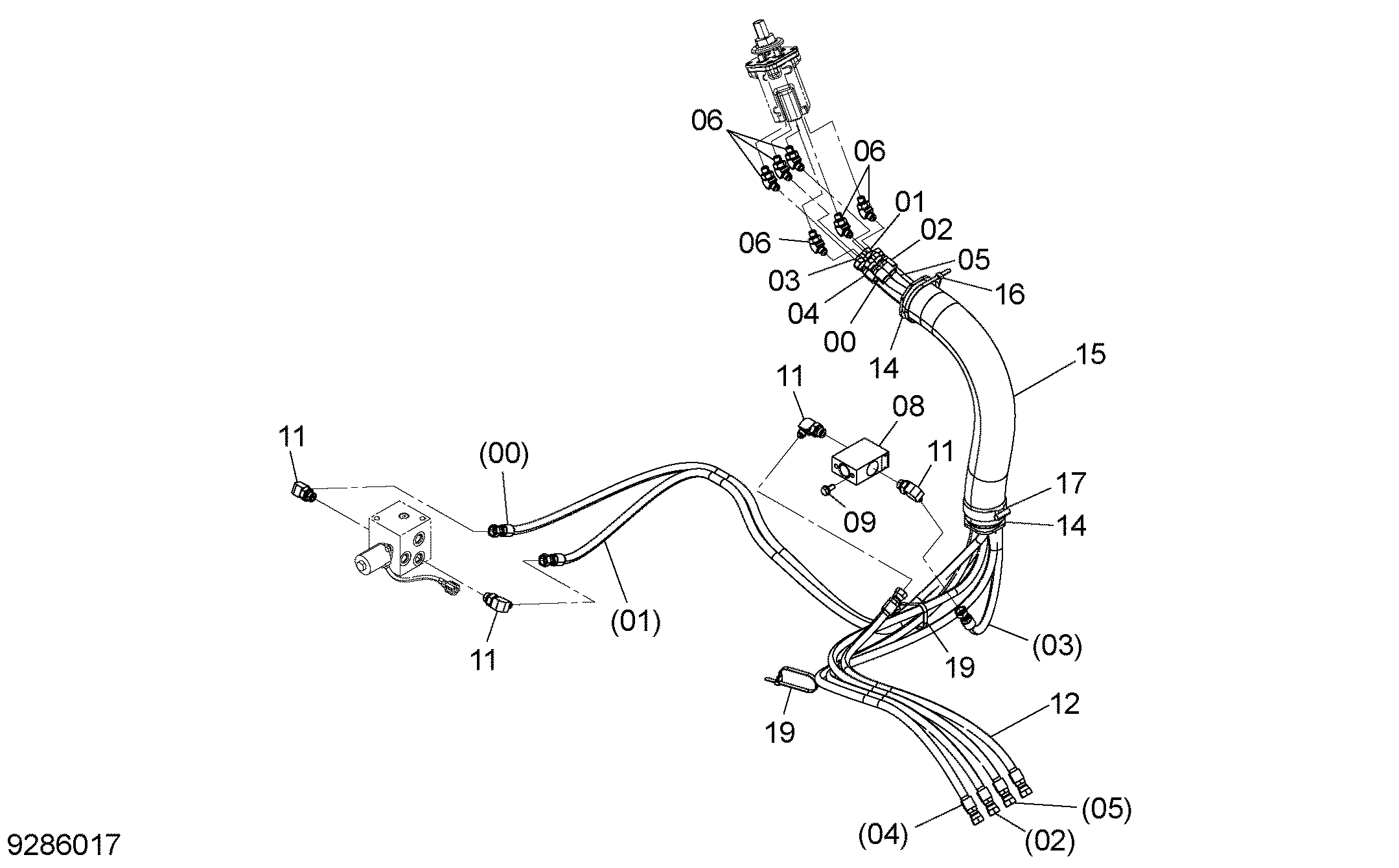

Заводская схема «Пилотные гидролинии (4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635262 | Шланг | 1 |
| 01 | 4635261 | Шланг | 1 |
| 02 | 4456547 | Шланг | 1 |
| 03 | 4635258 | Шланг | 1 |
| 04 | 4387237 | Шланг | 1 |
| 05 | 4345999 | Шланг | 1 |
| 06 | A852223 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4642264 | Клапан регулировочный | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | A852333 | Угловой штуцер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4671718 | Шланг | 1 |
| 14 | 3079728 | Втулка | 2 |
| 15 | 4629782 | Шланг | 1 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 17 | 4351774 | Хомут провод | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
