Гидролинии рабочего оборудования (1)(BE стрела) — HITACHI EX1200-6

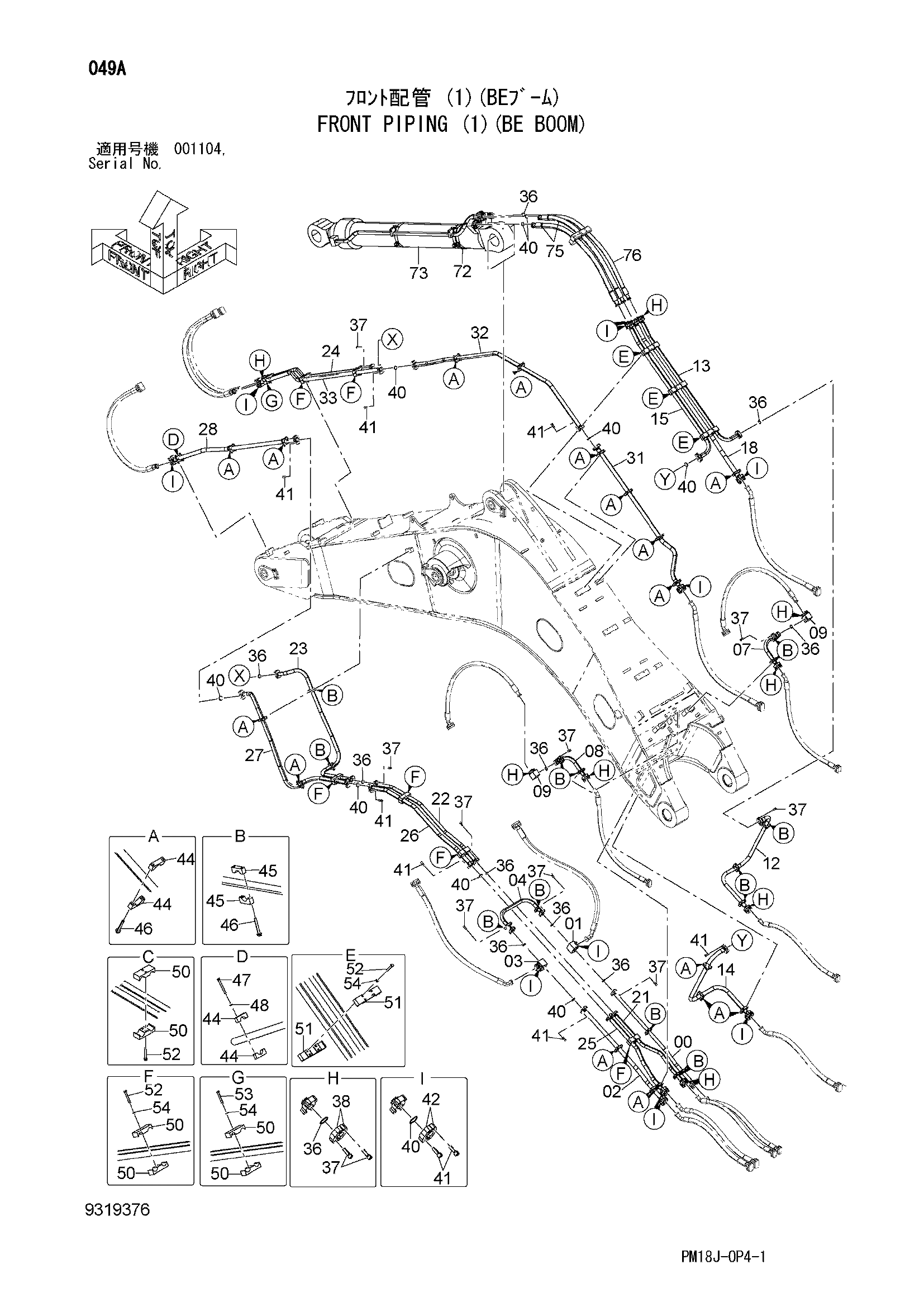

Заводская схема «Гидролинии рабочего оборудования (1)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122750 | Трубка | 1 |
| 01 | 3118864 | Блок | 1 |
| 02 | 8122751 | Трубка | 1 |
| 03 | 3118865 | Блок | 1 |
| 04 | 8122756 | Трубка | 1 |
| 07 | 8122743 | Трубка | 1 |
| 08 | 8123736 | Трубка | 1 |
| 09 | 4716916 | Блок | 2 |
| 12 | 8122757 | Трубка | 1 |
| 13 | 8122758 | Трубка | 1 |
| 14 | 8122760 | Трубка | 1 |
| 15 | 8122762 | Трубка | 1 |
| 18 | 8122745 | Трубка | 1 |
| 21 | 8122763 | Трубка | 1 |
| 22 | 8122765 | Трубка | 1 |
| 23 | 7059850 | Трубка | 1 |
| 24 | 8122768 | Трубка | 1 |
| 25 | 8122764 | Трубка | 1 |
| 26 | 8122728 | Трубка | 1 |
| 27 | 7059851 | Трубка | 1 |
| 28 | 8122770 | Трубка | 1 |
| 31 | 8122746 | Трубка | 1 |
| 32 | 8122747 | Трубка | 1 |
| 33 | 8110443 | Трубка | 1 |
| 36 | 4508805 | Уплотнительное кольцо | 19 |
| 37 | M341445 | Болт с внутренним шестигранником | 72 |
| 38 | 4089703 | Разъёмный фланец | 18 |
| 40 | 4510169 | Уплотнительное кольцо | 20 |
| 41 | M341650 | Болт с внутренним шестигранником | 72 |
| 42 | 4075854 | Разъёмный фланец | 22 |
| 44 | 4342723 | Хомут трубки | 36 |
| 45 | 4439523 | Хомут трубки | 28 |
| 46 | J271200 | Болт с шайбой | 62 |
| 46A | J901200 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | J901202 | Болт | 2 |
| 48 | A590912 | Пружинная шайба | 2 |
| 50 | 4439521 | Хомут трубки | 14 |
| 51 | 4439522 | Хомут трубки | 6 |
| 52 | J901400 | Болт | 24 |
| 53 | J901402 | Болт | 2 |
| 54 | A590914 | Пружинная шайба | 26 |
| 72 | 4696860 | Лента | 1 |
| 73 | 4669228 | Гидроцилиндр рукояти | 1 |
| 75 | 4673717 | Шланг | 2 |
| 76 | 4292275 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
