Реинфоркемент поручень (1-1) — HITACHI EX1200-6

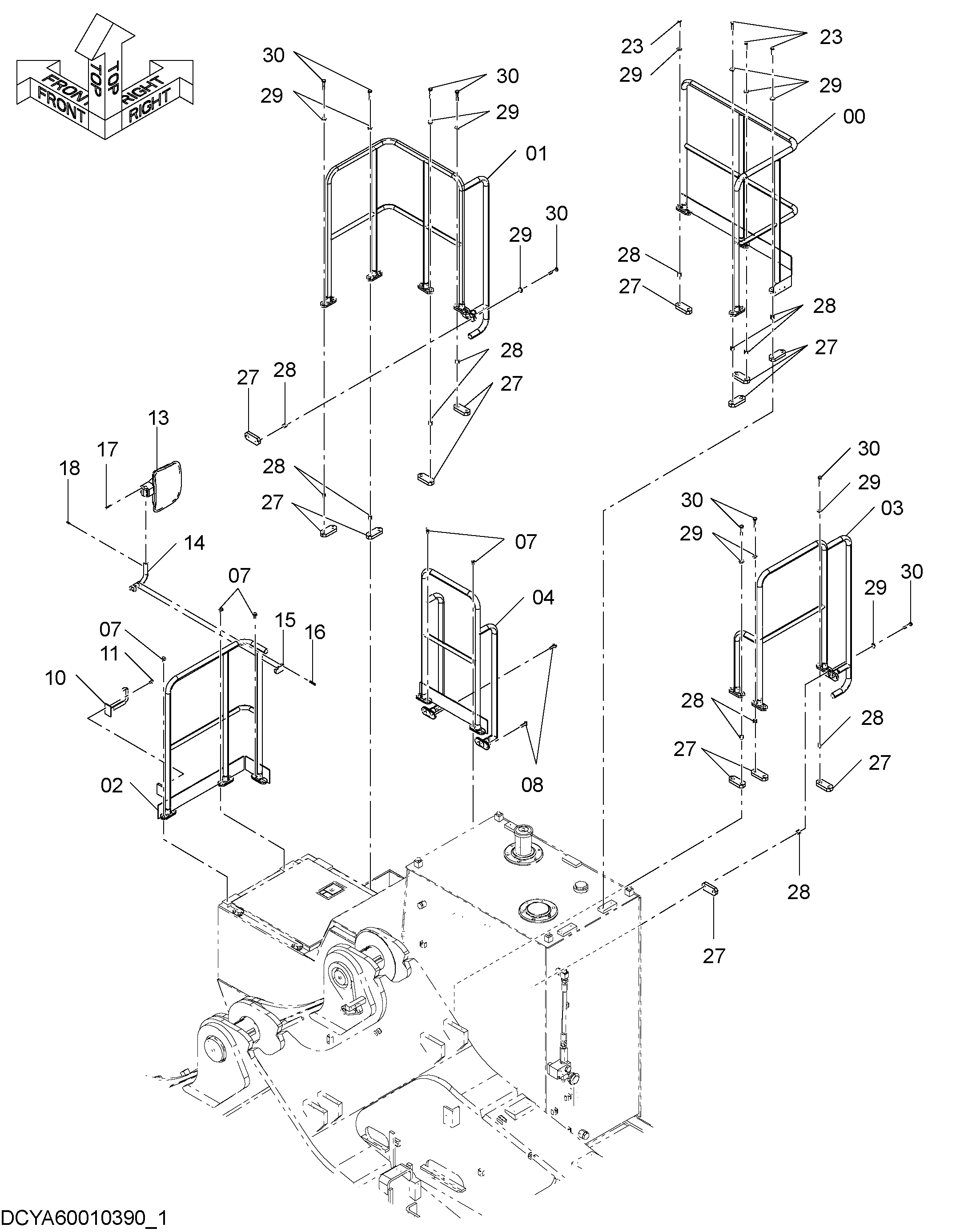

Заводская схема «Реинфоркемент поручень (1-1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046495 | Поручень | 1 |
| 01 | YA40009168 | Поручень | 1 |
| 02 | YA40002438 | Поручень | 1 |
| 03 | YA40009169 | Поручень | 1 |
| 04 | YA40002440 | Поручень | 1 |
| 07 | J271230 | Болт с шайбой | 10 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271245 | Болт с шайбой | 4 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 8083454 | Леадер | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4418912 | Зеркало | 1 |
| 13A | 4653315 | Втулка | 1 |
| 14 | 8096643 | Стойка | 1 |
| 15 | 4355757 | Хомут | 1 |
| 16 | J260850 | Болт с шайбой | 2 |
| 16A | J900850 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J780545 | Болт с внутренним шестигранником | 4 |
| 18 | 4144018 | Пружинный штифт | 1 |
| 23 | J901245 | Болт | 8 |
| 27 | 4618099 | Резиновая подушка | 13 |
| 28 | 4618075 | Проставка | 26 |
| 29 | 4618116 | Шайба | 26 |
| 30 | J901265 | Болт | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
