Топливоподкачивающий насос — HITACHI EX1200-6

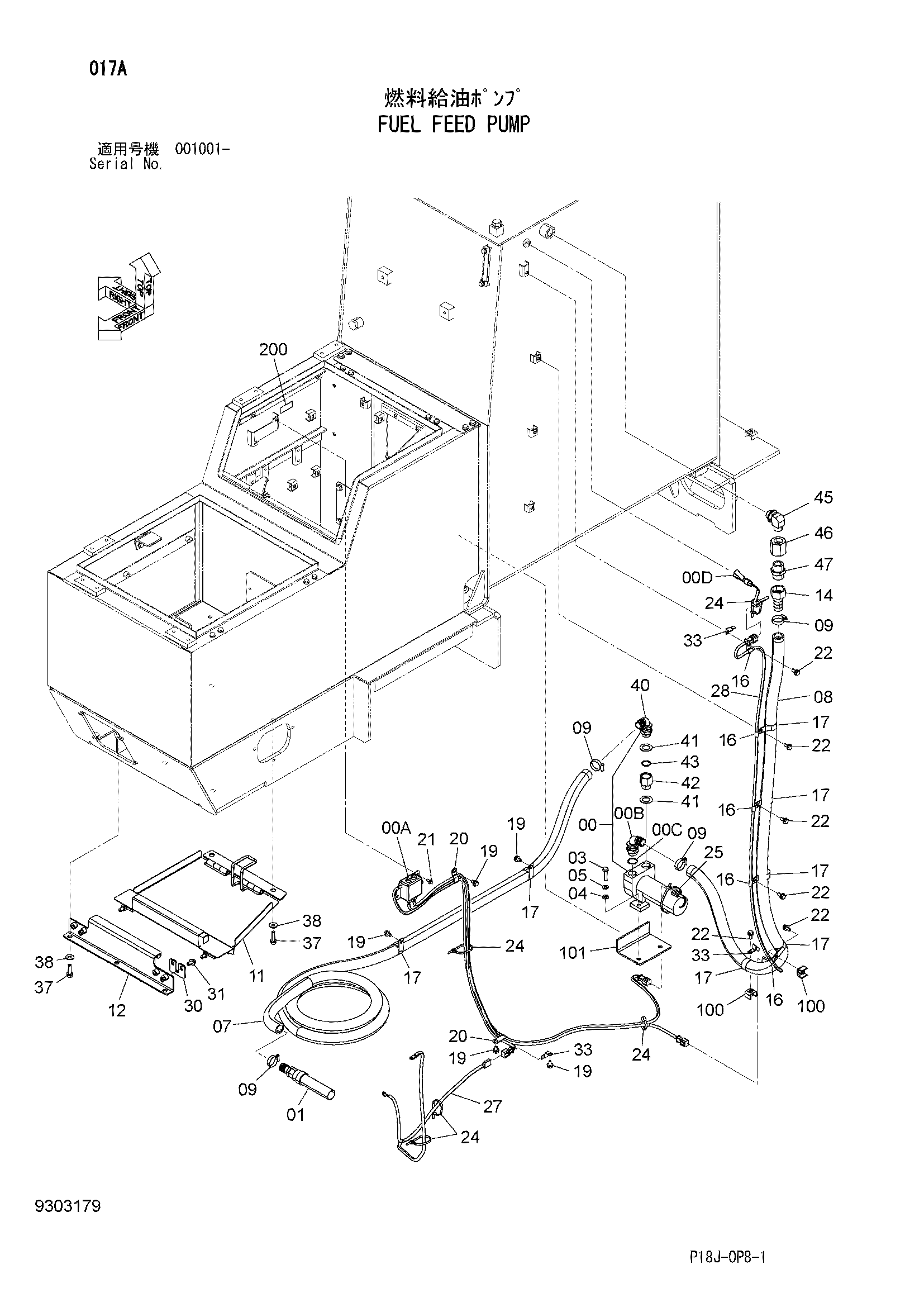

Заводская схема «Топливоподкачивающий насос» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659066 | Насос | 1 |
| 00A | 4681553 | Короб управление | 1 |
| 00B | 4681554 | Угловой штуцер | 1 |
| 00C | 4682759 | Уплотнительная шайба | 1 |
| 00D | 4641293 | Выключатель уровень | 1 |
| 01 | 4652243 | Сетчатый фильтр | 1 |
| 03 | J901245 | Болт | 2 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 07 | 4658136 | Шланг | 1 |
| 08 | 4702133 | Шланг | 1 |
| 09 | 4011675 | Хомут шланга | 4 |
| 11 | 7057156 | Крышка нижний | 1 |
| 12 | 8118320 | Кронштейн | 1 |
| 14 | 4659280 | Соединение | 1 |
| 16 | 4190261 | Зажим | 5 |
| 17 | 4193848 | Зажим | 7 |
| 19 | J271020 | Болт с шайбой | 5 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4252877 | Зажим | 2 |
| 21 | J260820 | Болт с шайбой | 2 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J271025 | Болт с шайбой | 6 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4055312 | Ленточный зажим | 5 |
| 25 | 4121859 | Ленточный зажим | 1 |
| 27 | 4702335 | Жгут проводов | 1 |
| 28 | 4702329 | Жгут проводов | 1 |
| 30 | 4702122 | Пластина | 2 |
| 31 | J271225 | Болт с шайбой | 4 |
| 31A | J901225 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 4355515 | Кронштейн | 3 |
| 37 | 4609018 | Болт с шайбой | 5 |
| 38 | 4249324 | Шайба | 5 |
| 40 | 4681554 | Угловой штуцер | 1 |
| 41 | 4682759 | Уплотнительная шайба | 2 |
| 42 | 4204973 | Адаптер | 1 |
| 42A | 4506429 | Уплотнительное кольцо | 1 |
| 43 | 4506429 | Уплотнительное кольцо | 1 |
| 45 | 4174589 | Угловой штуцер | 1 |
| 45A | 4506429 | Уплотнительное кольцо | 1 |
| 46 | 94-0692 | Переходник S | 1 |
| 47 | 94-1306 | Адаптер | 1 |
| 100 | 9761676 | Седло винта | 2 |
| 101 | 9768926 | Кронштейн | 1 |
| 200 | 4706641 | Информационная табличка | 1 |
| 200 | 4708574 | Информационная табличка (италиан) | 1 |
| 200 | 4708573 | Информационная табличка (спанисх) | 1 |
| 200 | 4708570 | Информационная табличка (герман) | 1 |
| 200 | 4722836 | Информационная табличка (полисх) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
