Высокая кабина детали (1) — HITACHI EX1200-6

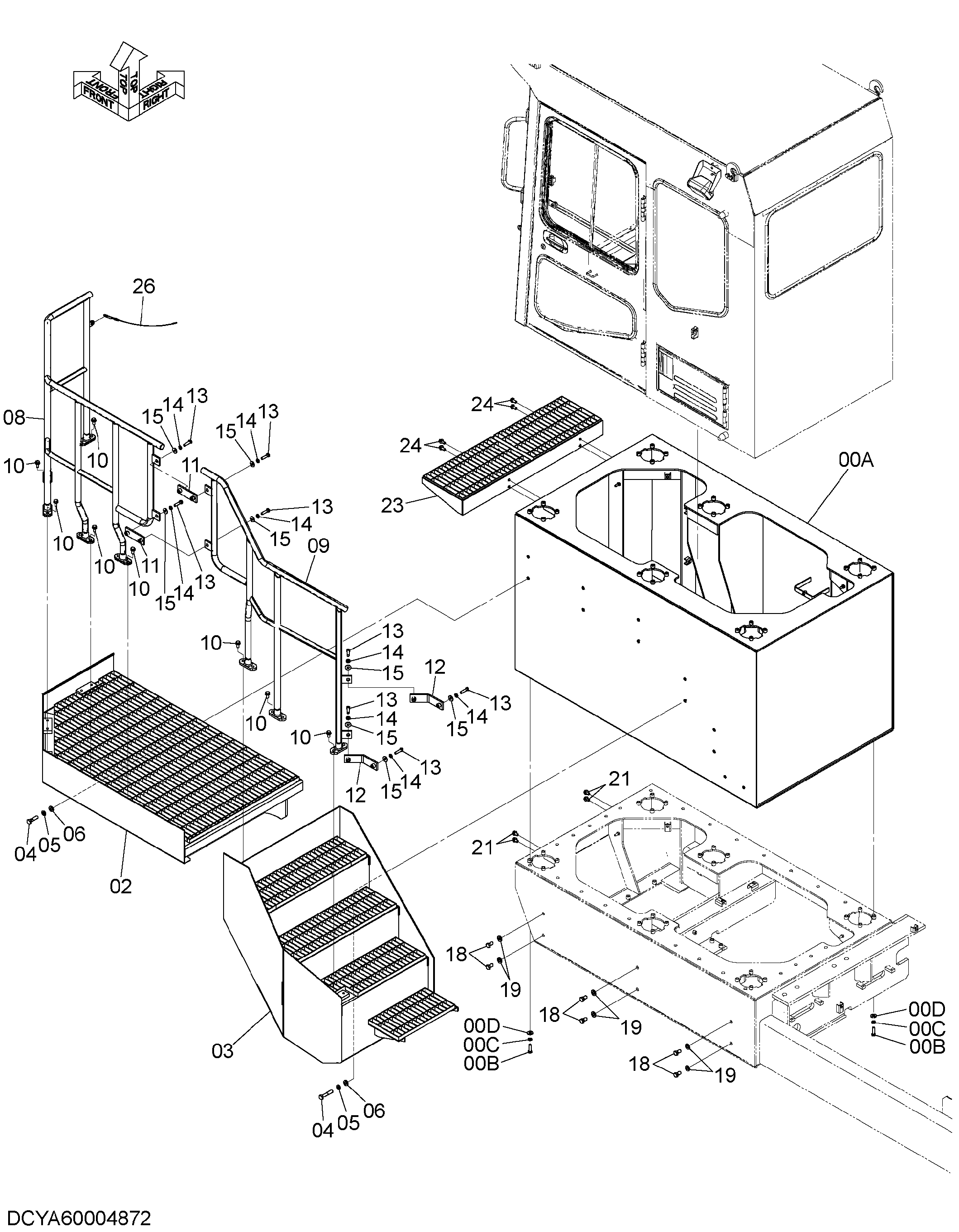

Заводская схема «Высокая кабина детали (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9295392 | Высокая кабина платформа | 1 |
| 00A | 5012134 | Платформа кабина | 1 |
| 00B | J901245 | Болт | 27 |
| 00C | A590912 | Пружинная шайба | 27 |
| 00D | 4249324 | Шайба | 27 |
| 02 | YA40003500 | Крыло | 1 |
| 03 | YA40003490 | Ступень | 1 |
| 04 | J921680 | Болт | 12 |
| 05 | A590916 | Пружинная шайба | 12 |
| 06 | 4114405 | Шайба | 12 |
| 08 | YA40004539 | Поручень | 1 |
| 09 | YA40004567 | Поручень | 1 |
| 10 | J271230 | Болт с шайбой | 16 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | YA40002464 | Кронштейн | 2 |
| 12 | YA40002345 | Кронштейн | 2 |
| 13 | J901245 | Болт | 8 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | Z449490 | Плоская шайба | 8 |
| 18 | J901630 | Болт | 6 |
| 19 | 4114405 | Шайба | 6 |
| 21 | J271225 | Болт с шайбой | 4 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | YA40002026 | Ступень | 1 |
| 24 | J271230 | Болт с шайбой | 4 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4401490 | Цепь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
