Трубопроводы системы смазки (2)(стрела) — HITACHI EX1200-6

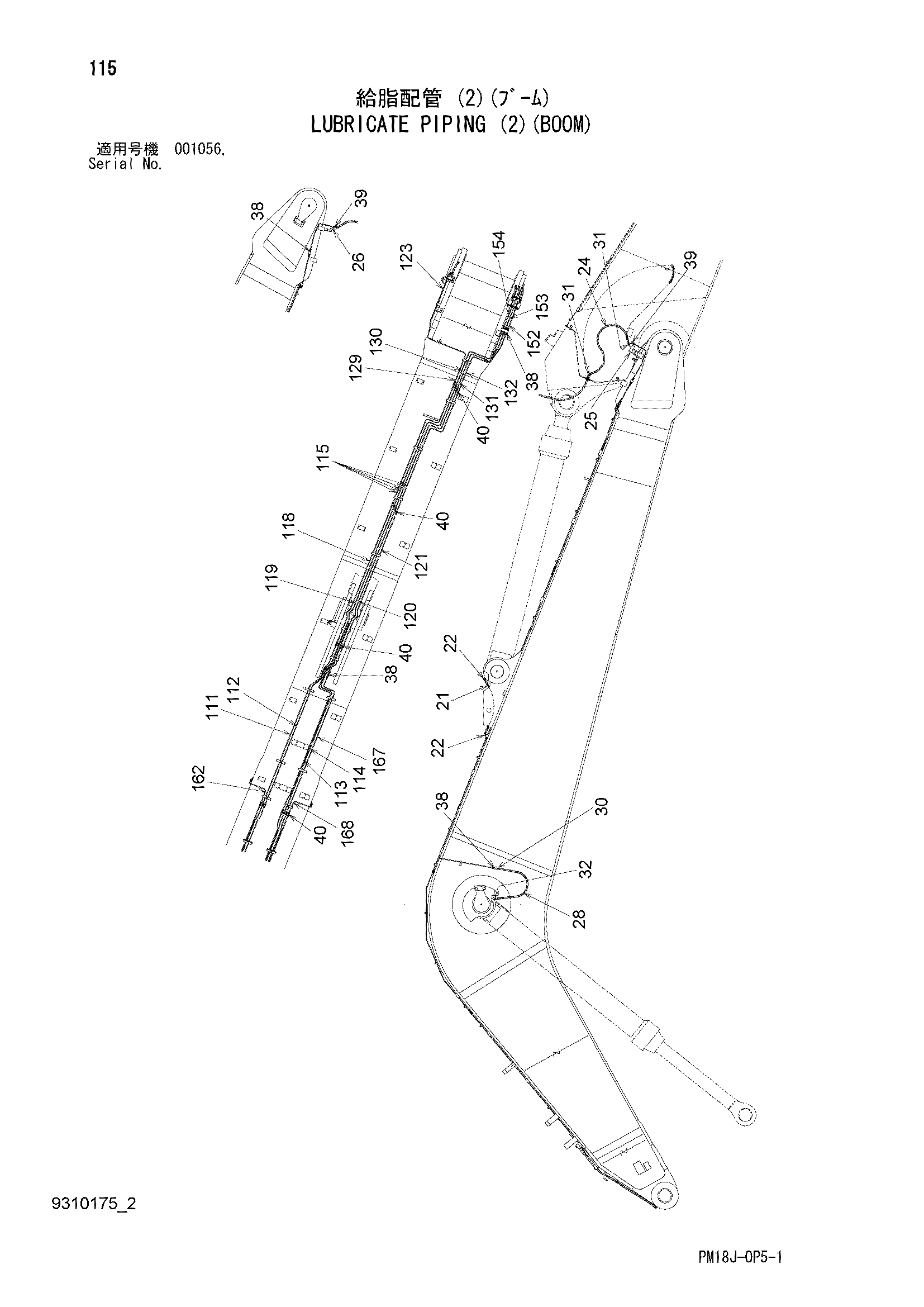

Заводская схема «Трубопроводы системы смазки (2)(стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | 4287141 | Шланг | 1 |
| 22 | 4147586 | Угловой штуцер | 2 |
| 24 | 4306755 | Шланг | 4 |
| 25 | 8048693 | Блок | 1 |
| 26 | 8048694 | Блок | 1 |
| 28 | 4287143 | Шланг | 2 |
| 30 | 4147585 | Адаптер | 2 |
| 31 | 4203738 | Угловой штуцер | 8 |
| 32 | 4203738 | Угловой штуцер | 2 |
| 38 | 4122125 | Адаптер | 11 |
| 39 | 4147587 | Угловой штуцер | 4 |
| 40 | 4151901 | Адаптер | 19 |
| 111 | 4709098 | Трубка | 1 |
| 112 | 4709099 | Трубка | 1 |
| 113 | 4709100 | Трубка | 1 |
| 114 | 4709101 | Трубка | 1 |
| 115 | 4348634 | Трубка | 4 |
| 118 | 4709054 | Трубка | 1 |
| 119 | 4709055 | Трубка | 1 |
| 120 | 4709056 | Трубка | 1 |
| 121 | 4709057 | Трубка | 1 |
| 123 | 4615237 | Трубка | 1 |
| 129 | 3117938 | Трубка | 1 |
| 130 | 3117939 | Трубка | 1 |
| 131 | 3117940 | Трубка | 1 |
| 132 | 3117941 | Трубка | 1 |
| 152 | 4709081 | Трубка | 1 |
| 153 | 4709082 | Трубка | 1 |
| 154 | 4709083 | Трубка | 1 |
| 162 | 3117524 | Трубка | 1 |
| 167 | 4709103 | Трубка | 1 |
| 168 | 3117944 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
