Каталог запчастей HITACHI
Пилотные гидролинии (11-1) — HITACHI EX1200-6

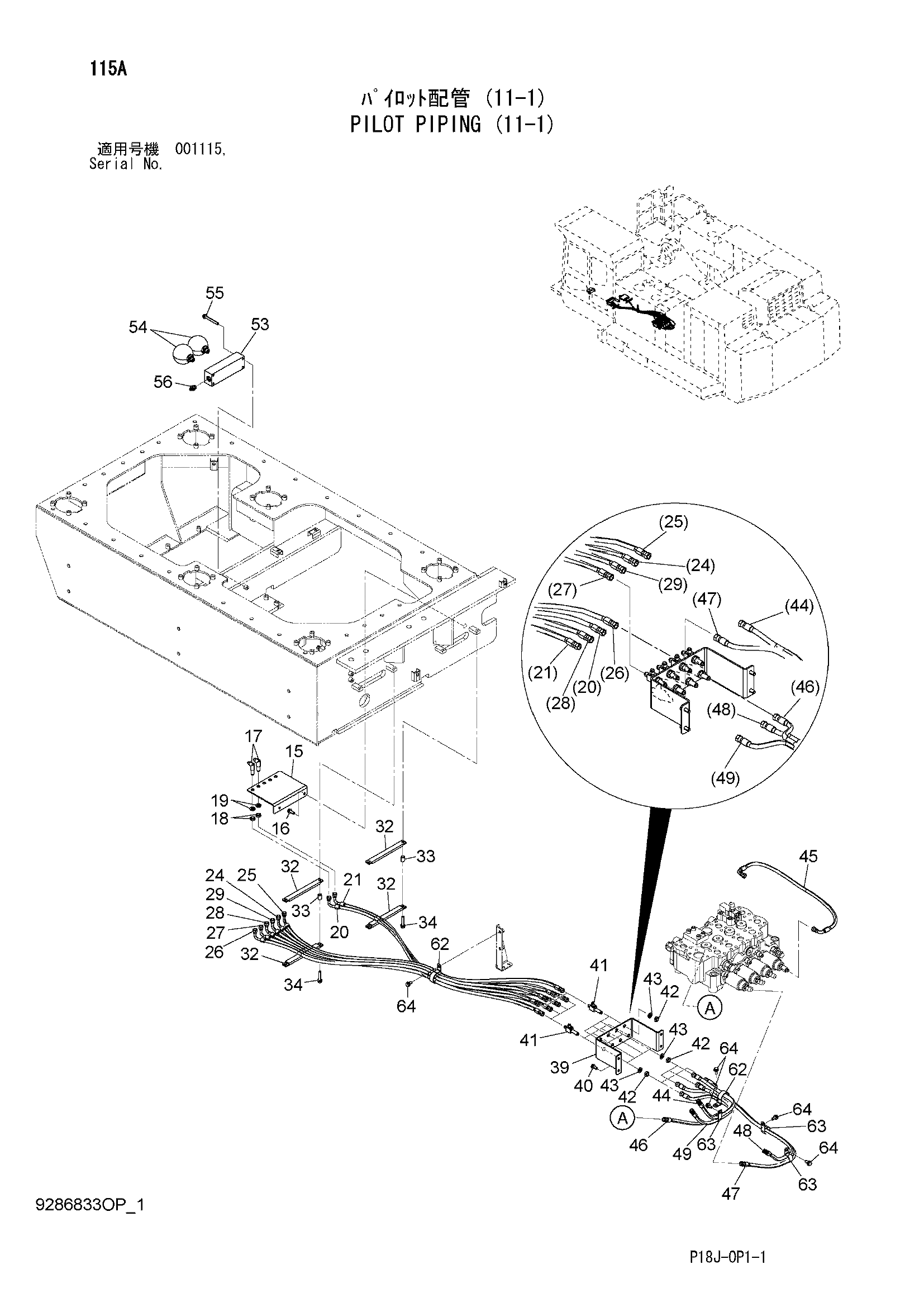

Заводская схема «Пилотные гидролинии (11-1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4670305 | Панель тоукх | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4285863 | Угловой штуцер | 2 |
| 18 | 4202531 | Гайка | 2 |
| 19 | A590914 | Пружинная шайба | 2 |
| 20 | 4672437 | Шланг | 1 |
| 21 | 4672436 | Шланг | 1 |
| 24 | 4672438 | Шланг | 1 |
| 25 | 4679210 | Шланг | 1 |
| 26 | 4672440 | Шланг | 1 |
| 27 | 4364514 | Шланг | 1 |
| 28 | 4679211 | Шланг | 1 |
| 29 | 4672443 | Шланг | 1 |
| 32 | 4198619 | Хомут | 4 |
| 33 | 4458953 | Трубка | 4 |
| 34 | J271055 | Болт с шайбой | 4 |
| 34A | J901055 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 39 | 3110567 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 4 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4247260 | Тройник | 8 |
| 42 | 4202531 | Гайка | 8 |
| 43 | A590914 | Пружинная шайба | 8 |
| 44 | 4672026 | Шланг | 1 |
| 45 | 4487772 | Шланг | 1 |
| 46 | 4662332 | Шланг | 1 |
| 47 | 4679707 | Шланг | 1 |
| 48 | 4487769 | Шланг | 1 |
| 49 | 4672108 | Шланг | 1 |
| 53 | 3046868 | Коллектор | 1 |
| 54 | 4195978 | Гидроаккумулятор | 2 |
| 54A | 954493 | Уплотнительное кольцо | 1 |
| 55 | J271090 | Болт с шайбой | 4 |
| 55A | J901090 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | A852133 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4190265 | Зажим | 2 |
| 63 | 4190264 | Зажим | 3 |
| 64 | J271025 | Болт с шайбой | 5 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
