Дверь (2) — HITACHI EX1200-6

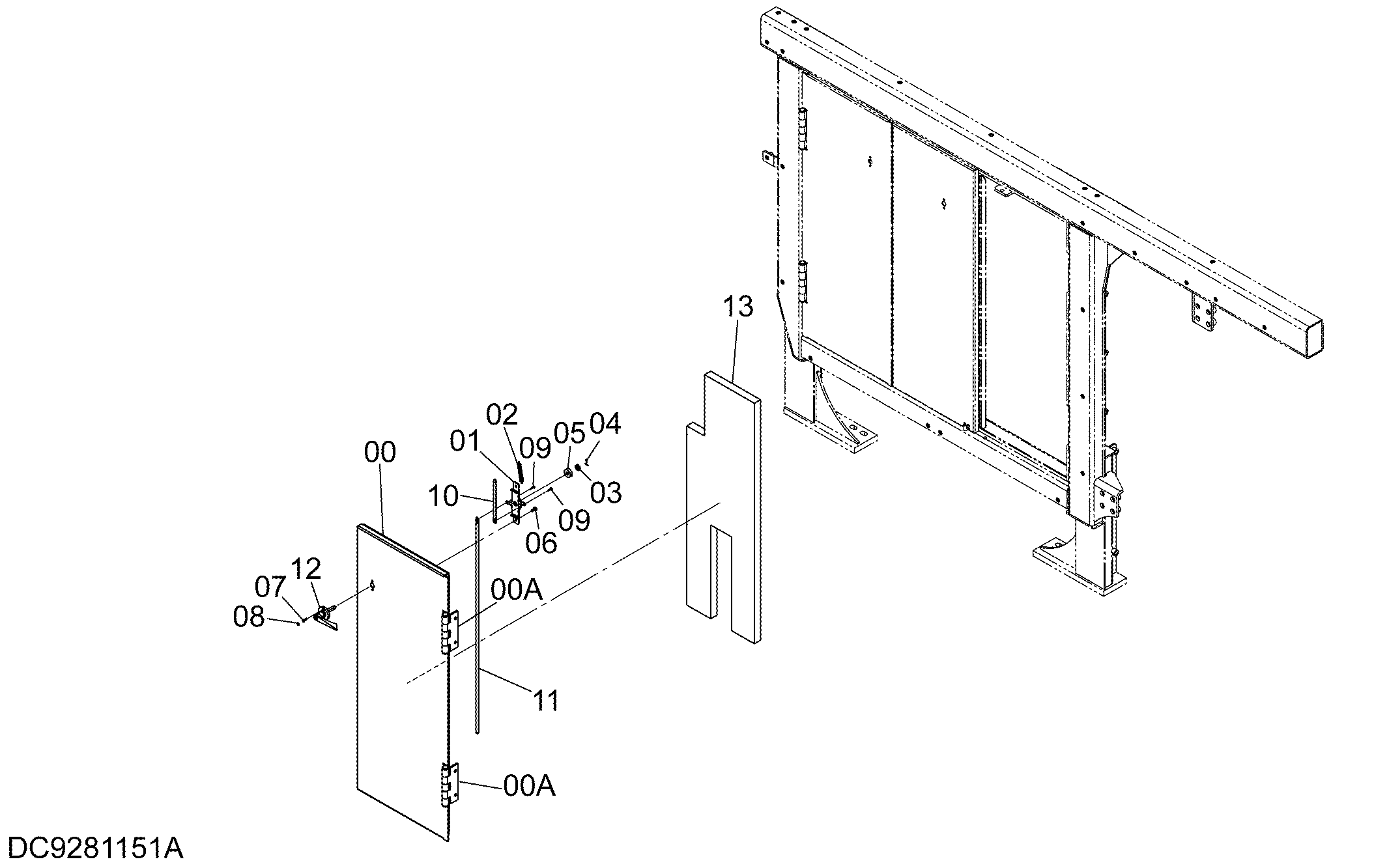

Заводская схема «Дверь (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9281151 | Дверь (2) | ||
| 00 | 6025751 | Дверь | 1 |
| 00A | 4674529 | Петля | 2 |
| 01 | 8063614 | Замок | 1 |
| 02 | 4355960 | Пружина растяжения | 1 |
| 03 | 4355961 | Шайба | 1 |
| 04 | A763020 | Шплинт | 1 |
| 05 | 4620048 | Проставка | 1 |
| 06 | J260616 | Болт с шайбой | 2 |
| 06A | J900616 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | M470516 | Винт | 2 |
| 08 | 4107762 | Шайба | 2 |
| 09 | 4366950 | Заклёпка | 2 |
| 10 | 4620021 | Шток | 1 |
| 11 | 4674266 | Шток | 1 |
| 12 | 4394833 | Рукоятка наружный | 1 |
| 13 | 4674169 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
