Гидролинии рабочего оборудования (стрела)(3) — HITACHI EX1200-6

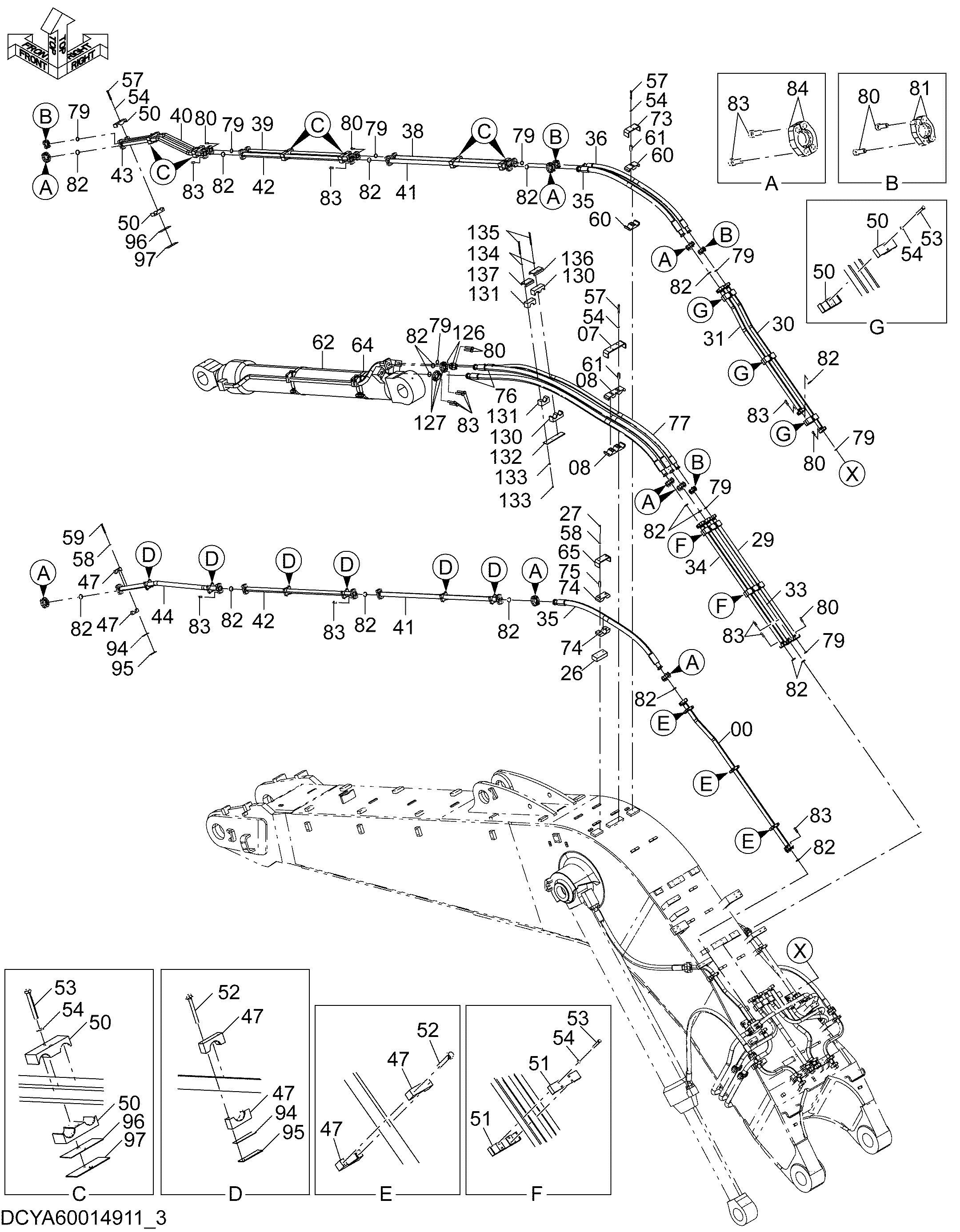

Заводская схема «Гидролинии рабочего оборудования (стрела)(3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006728 | Трубка | 1 |
| 07 | YA00020946 | Кронштейн | 1 |
| 08 | YA00020947 | Хомут шланга | 2 |
| 26 | YA00004070 | Пластина | 1 |
| 27 | J901204 | Болт | 2 |
| 29 | YA40001483 | Трубка | 1 |
| 30 | YA40006727 | Трубка | 1 |
| 31 | YA40001069 | Трубка | 1 |
| 33 | YA40001065 | Трубка | 1 |
| 34 | YA40001472 | Трубка | 1 |
| 35 | 4670180 | Шланг | 2 |
| 36 | 4670179 | Шланг | 1 |
| 38 | YA40013324 | Трубка | 1 |
| 39 | 8048396 | Трубка | 1 |
| 40 | 8114311 | Трубка | 1 |
| 41 | YA40013325 | Трубка | 2 |
| 42 | 8048401 | Трубка | 2 |
| 43 | 8114325 | Трубка | 1 |
| 44 | 8114318 | Трубка | 1 |
| 47 | 4712771 | Хомут трубки | 20 |
| 50 | 4712766 | Хомут трубки | 20 |
| 51 | 4439522 | Хомут трубки | 4 |
| 52 | J271200 | Болт с шайбой | 18 |
| 52A | J901200 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | J901400 | Болт | 26 |
| 54 | A590914 | Пружинная шайба | 34 |
| 57 | J901402 | Болт | 8 |
| 58 | A590912 | Пружинная шайба | 4 |
| 59 | J901202 | Болт | 2 |
| 60 | 4712776 | Хомут шланга | 2 |
| 61 | 4642008 | Проставка | 6 |
| 62 | 4707406 | Гидроцилиндр рукояти | 1 |
| 64 | 4696860 | Лента | 1 |
| 65 | 4712782 | Хомут | 1 |
| 73 | 4642009 | Хомут трубки | 1 |
| 74 | 4712779 | Хомут шланга | 2 |
| 75 | 4712762 | Проставка | 2 |
| 76 | 4615161 | Шланг | 2 |
| 77 | 4615160 | Шланг | 1 |
| 79 | 4508805 | Уплотнительное кольцо | 9 |
| 80 | 4146848 | Болт с внутренним шестигранником | 36 |
| 81 | 4089703 | Разъёмный фланец | 8 |
| 82 | 4510169 | Уплотнительное кольцо | 18 |
| 83 | 4146847 | Болт с внутренним шестигранником | 72 |
| 84 | 4075854 | Разъёмный фланец | 16 |
| 94 | 4712810 | Регулировочная шайба | 13 |
| 95 | 4712814 | Регулировочная шайба | 18 |
| 96 | 4712815 | Регулировочная шайба | 10 |
| 97 | 4712816 | Регулировочная шайба | 10 |
| 126 | 4089703 | Разъёмный фланец | 2 |
| 127 | 4075854 | Разъёмный фланец | 4 |
| 130 | 4603533 | Хомут | 2 |
| 131 | 4603531 | Хомут | 2 |
| 132 | 4629666 | Опора | 1 |
| 133 | J950012 | Гайка | 8 |
| 134 | A590112 | Плоская шайба | 4 |
| 135 | J901211 | Болт | 4 |
| 136 | 4673959 | Хомут | 1 |
| 137 | 4673962 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
