Ступень (2) — HITACHI EX1200-6

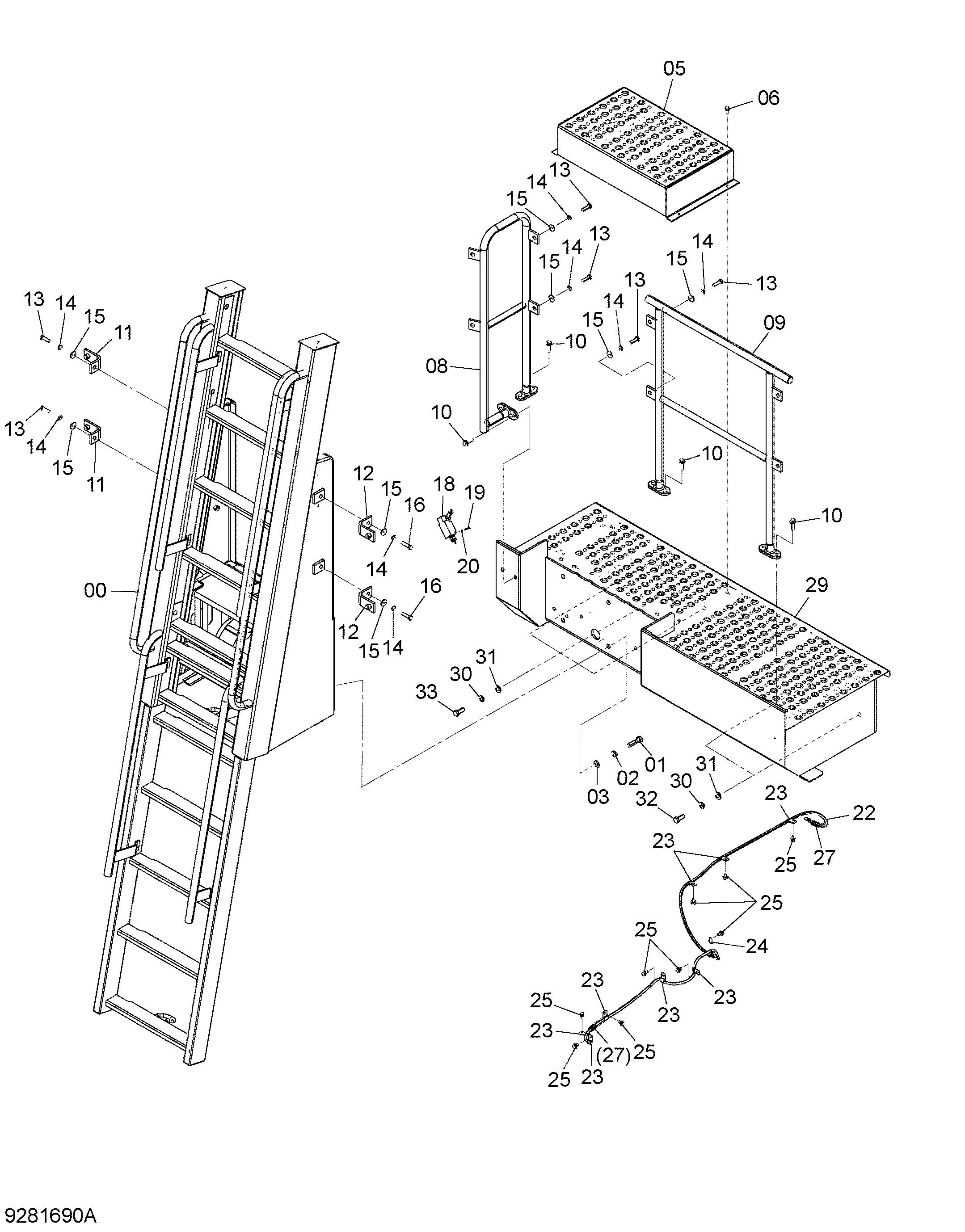

Заводская схема «Ступень (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4724310 | Лестница | 1 |
| 01 | J921660 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | J222016 | Шайба | 6 |
| 05 | 8110781 | Ступень | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 8110782 | Поручень | 1 |
| 09 | 8110783 | Поручень | 1 |
| 10 | J271245 | Болт с шайбой | 8 |
| 10A | J901245 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 9768460 | Кронштейн | 2 |
| 12 | 9768461 | Кронштейн | 2 |
| 13 | J901240 | Болт | 6 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | 449490 | Плоская шайба | 8 |
| 16 | J901250 | Болт | 2 |
| 18 | 4283800 | Выключатель концевой | 1 |
| 19 | M430435 | Винт | 4 |
| 20 | A590904 | Пружинная шайба | 4 |
| 22 | 4674918 | Жгут проводов | 1 |
| 23 | 4190261 | Зажим | 8 |
| 24 | 4257159 | Кронштейн | 1 |
| 25 | J271020 | Болт с шайбой | 9 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4684804 | Трубка корругатед | 1 |
| 29 | 5012887 | Крыло | 1 |
| 30 | A590916 | Пружинная шайба | 10 |
| 31 | 4087197 | Шайба | 10 |
| 32 | J921640 | Болт | 4 |
| 33 | J921645 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
