Всасывающие трубопроводы (насос) — HITACHI EX1200-6

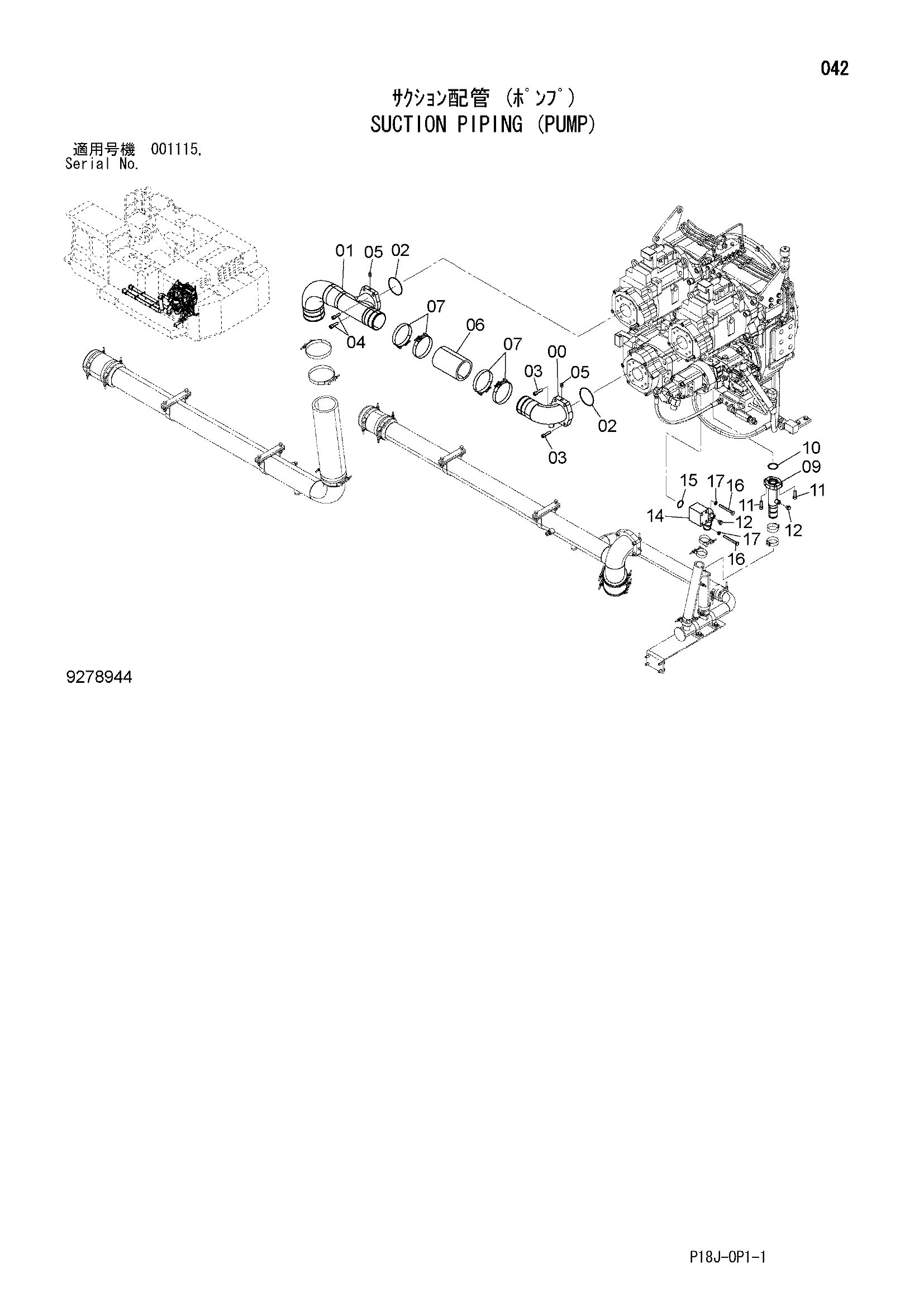

Заводская схема «Всасывающие трубопроводы (насос)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9744901 | Трубка | 1 |
| 01 | 8080229 | Трубка | 1 |
| 02 | A810100 | Уплотнительное кольцо | 2 |
| 03 | M341245 | Болт с внутренним шестигранником | 4 |
| 04 | M341240 | Болт с внутренним шестигранником | 4 |
| 05 | 94-2022 | Пробка | 2 |
| 06 | 4193871 | Резиновый шланг | 1 |
| 07 | 4282488 | Хомут шланга | 4 |
| 09 | 8109908 | Трубка | 1 |
| 10 | 4510169 | Уплотнительное кольцо | 1 |
| 11 | M341236 | Болт с внутренним шестигранником | 4 |
| 12 | 4093624 | Пробка | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 8081261 | Трубка | 1 |
| 15 | 4508805 | Уплотнительное кольцо | 1 |
| 16 | J901000 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
