Напорные трубопроводы (4) — HITACHI EX1200-6

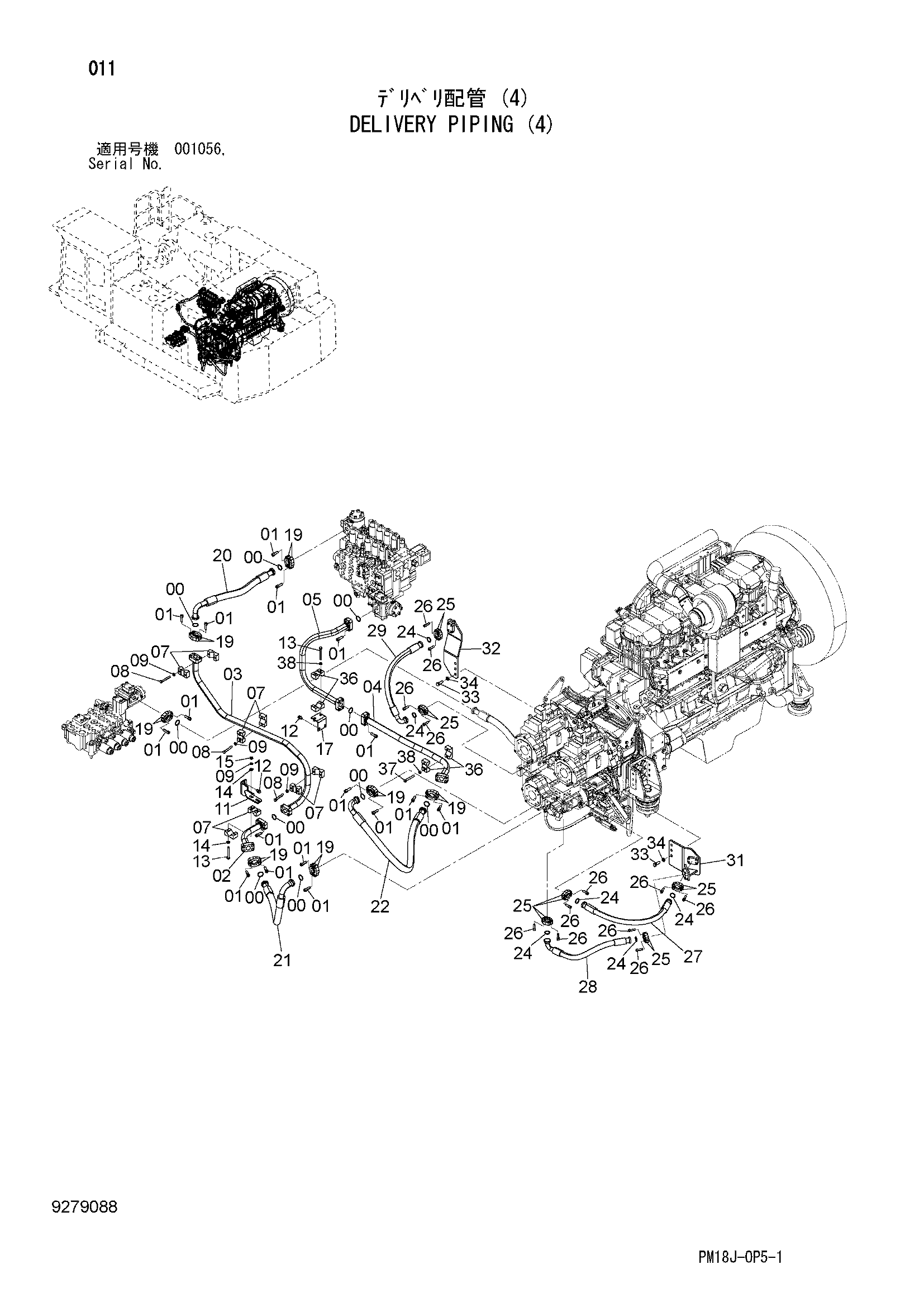

Заводская схема «Напорные трубопроводы (4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4508805 | Уплотнительное кольцо | 10 |
| 01 | 4146848 | Болт с внутренним шестигранником | 40 |
| 02 | 8081048 | Трубка | 1 |
| 03 | 8109535 | Трубка | 1 |
| 04 | 8109536 | Трубка | 1 |
| 05 | 8109537 | Трубка | 1 |
| 07 | 4311153 | Хомут трубки | 8 |
| 08 | J901290 | Болт | 6 |
| 09 | A590912 | Пружинная шайба | 8 |
| 11 | 3110624 | Кронштейн | 1 |
| 12 | J271225 | Болт с шайбой | 4 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J901200 | Болт | 4 |
| 14 | 4086891 | Шайба | 4 |
| 15 | J950012 | Гайка | 2 |
| 17 | 9755256 | Кронштейн | 1 |
| 19 | 4089703 | Разъёмный фланец | 14 |
| 20 | 4708975 | Шланг | 1 |
| 21 | 4615246 | Шланг | 1 |
| 22 | 4615248 | Шланг | 1 |
| 24 | 966993 | Уплотнительное кольцо | 6 |
| 25 | 4085560 | Разъёмный фланец | 12 |
| 26 | 4159727 | Болт с внутренним шестигранником | 24 |
| 27 | 4708976 | Шланг | 1 |
| 28 | 4708977 | Шланг | 1 |
| 29 | 4708978 | Шланг | 1 |
| 31 | 8109605 | Кронштейн | 1 |
| 32 | 8109606 | Кронштейн | 1 |
| 33 | J901645 | Болт | 6 |
| 34 | A590916 | Пружинная шайба | 6 |
| 36 | 4311153 | Хомут трубки | 4 |
| 37 | J901290 | Болт | 2 |
| 38 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
