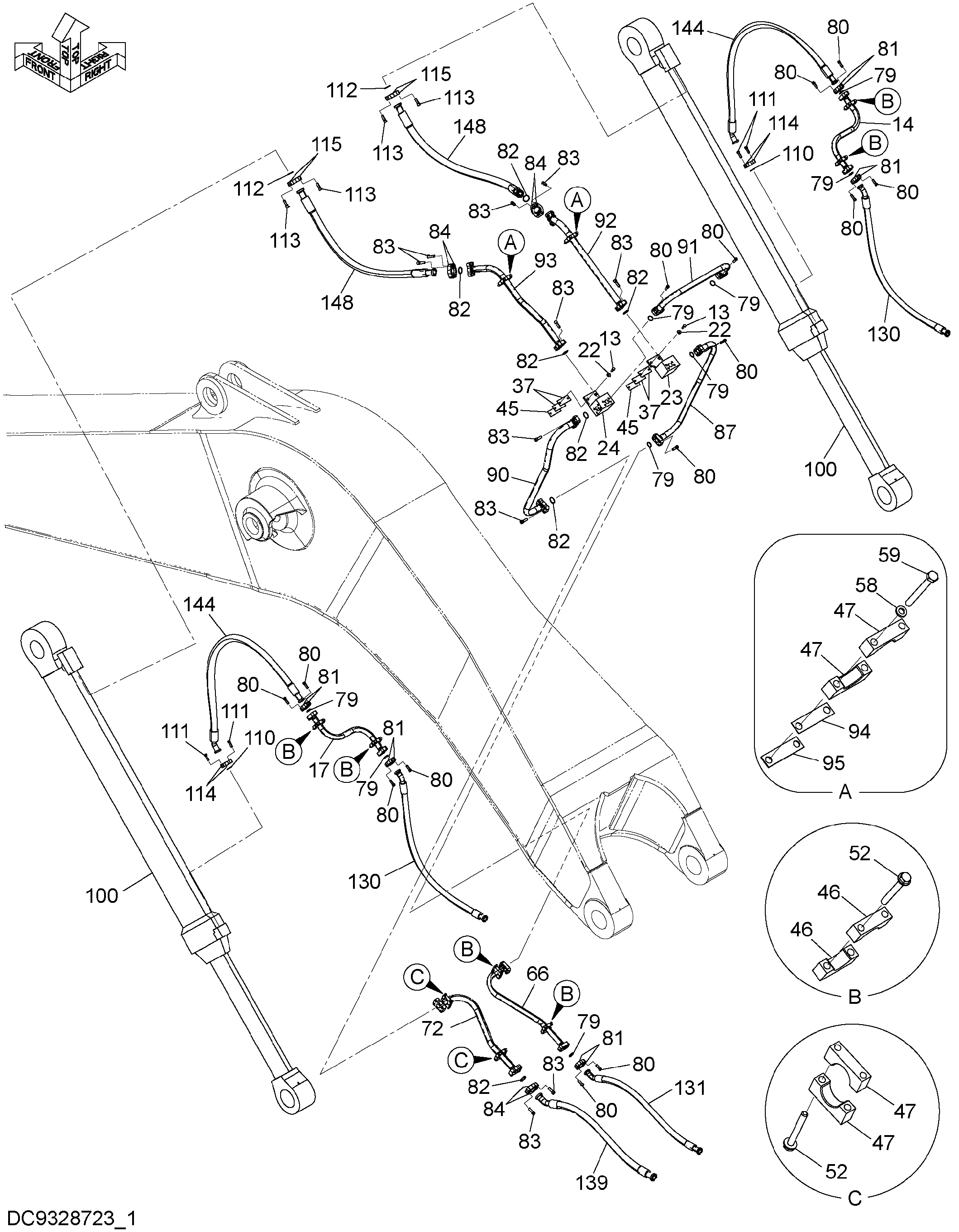

Гидролинии рабочего оборудования (1) (стд.боом) — HITACHI EX1200-6

Заводская схема «Гидролинии рабочего оборудования (1) (стд.боом)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
13	J901240	Болт	4
14	8127009	Трубка	1
17	8127010	Трубка	1
22	449490	Плоская шайба	4
23	YA40001041	Блок	1
24	YA40001042	Блок	1
37	YA00002183	Регулировочная шайба	10
45	YA00002182	Регулировочная шайба	2
46	4439523	Хомут трубки	12
47	4712771	Хомут трубки	8
52	J271200	Болт с шайбой	16
52A	J901200	Болт	1
52B	J222012	Шайба	1
58	A590912	Пружинная шайба	4
59	J901202	Болт	4
66	YA40001464	Трубка	1
72	YA40001469	Трубка	1
79	4508805	Уплотнительное кольцо	9
80	4146848	Болт с внутренним шестигранником	36
81	4089703	Разъёмный фланец	10
82	4510169	Уплотнительное кольцо	7
83	4146847	Болт с внутренним шестигранником	28
84	4075854	Разъёмный фланец	6
87	YA40001495	Трубка	1
90	YA40001510	Трубка	1
91	YA40001471	Трубка	1
92	YA40001513	Трубка	1
93	YA40001487	Трубка	1
94	4712810	Регулировочная шайба	2
95	4712814	Регулировочная шайба	2
100	4707405	Гидроцилиндр стрелы	2
110	4508805	Уплотнительное кольцо	2
111	4146848	Болт с внутренним шестигранником	8
112	4510169	Уплотнительное кольцо	2
113	4146847	Болт с внутренним шестигранником	8
114	4089703	Разъёмный фланец	4
115	4075854	Разъёмный фланец	4
130	YA00010575	Шланг	2
131	YA00010576	Шланг	1
139	YA00010579	Шланг	1
144	YA00010581	Шланг	2
148	4615163	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
