Ступень (2) — HITACHI EX1200-6

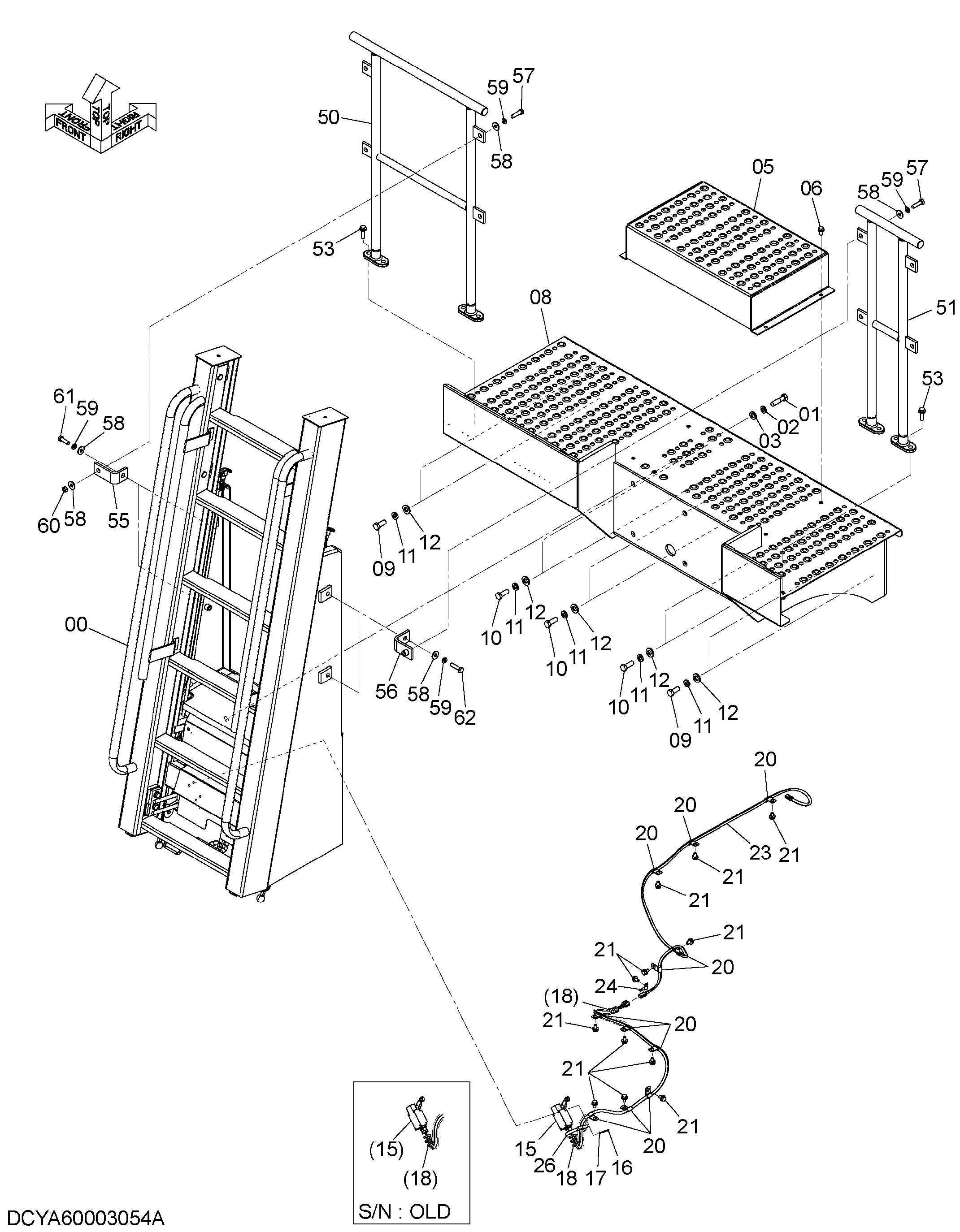

Заводская схема «Ступень (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4724310 замена: YA00013079 | Лестница | 1 |
| 00 | YA00013079 | Лестница | 1 |
| 01 | J921660 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | J222016 | Шайба | 6 |
| 05 | 8110781 | Ступень | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | YA40002958 | Крыло | 1 |
| 09 | J921640 | Болт | 4 |
| 10 | J921645 | Болт | 6 |
| 11 | A590916 | Пружинная шайба | 10 |
| 12 | 4087197 | Шайба | 10 |
| 15 | 4283800 | Выключатель концевой | 1 |
| 16 | M430435 | Винт | 4 |
| 17 | A590904 | Пружинная шайба | 4 |
| 18 | 4684804 | Трубка корругатед | 1 |
| 20 | 4190261 | Зажим | 11 |
| 21 | J271020 | Болт с шайбой | 12 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | YA00004288 | Жгут проводов | 1 |
| 24 | 4257159 | Кронштейн | 1 |
| 26 | 4055312 | Ленточный зажим | 1 |
| 50 | YA40002804 | Поручень | 1 |
| 51 | YA40002805 | Поручень | 1 |
| 53 | J271245 | Болт с шайбой | 8 |
| 53A | J901245 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 55 | YA00004151 | Кронштейн | 2 |
| 56 | 9768461 | Кронштейн | 2 |
| 57 | J901245 | Болт | 4 |
| 58 | 449490 | Плоская шайба | 10 |
| 59 | A590912 | Пружинная шайба | 8 |
| 60 | J950012 | Гайка | 2 |
| 61 | J901240 | Болт | 2 |
| 62 | J901250 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
