Лубурикате трубопроводы (двигатель) — HITACHI EX1200-6

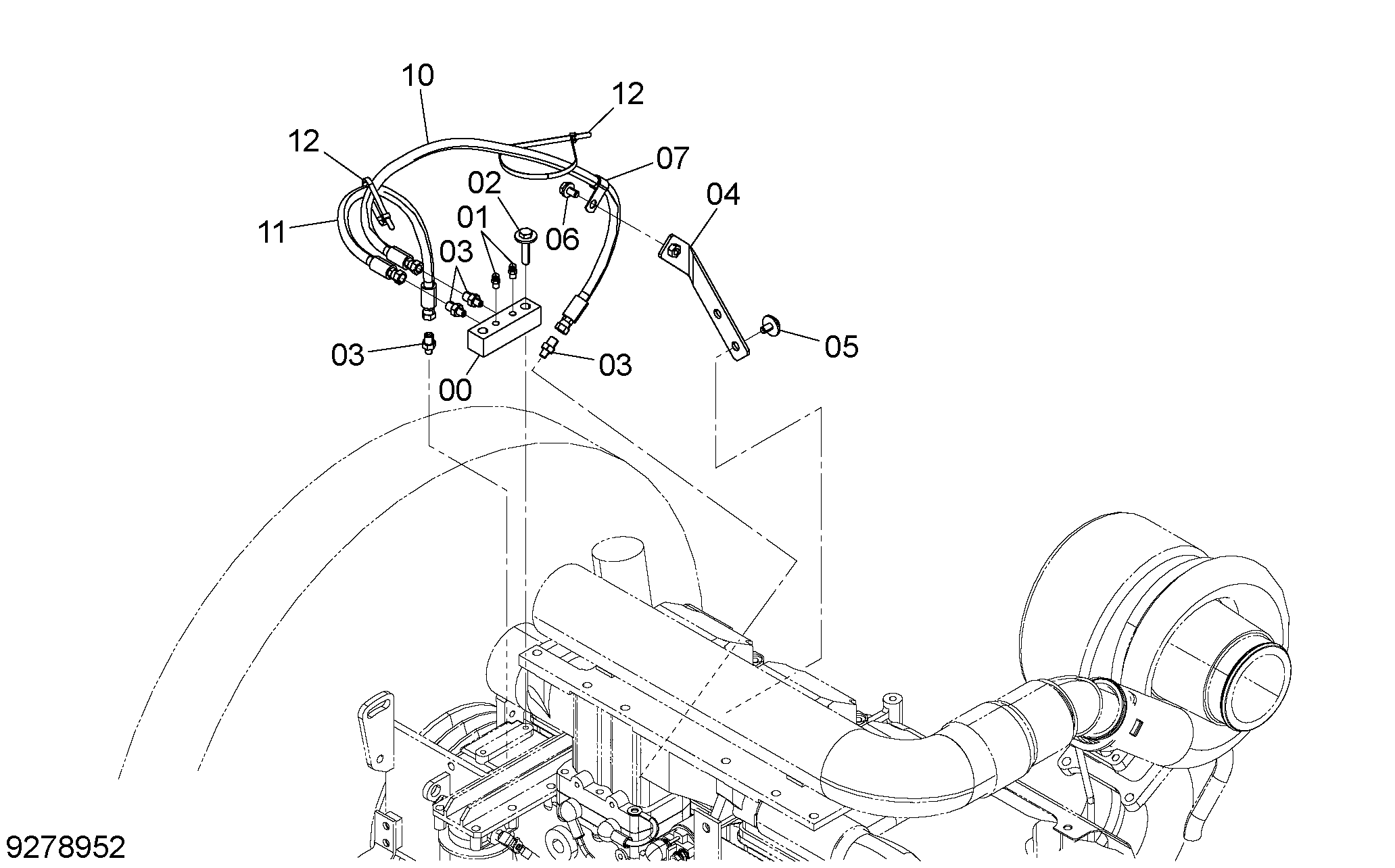

Заводская схема «Лубурикате трубопроводы (двигатель)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4643232 | Блок | 1 |
| 01 | J75581 | Пресс-маслёнка | 2 |
| 02 | J281050 | Болт с шайбой | 2 |
| 02A | J901050 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 4277410 | Адаптер | 4 |
| 04 | 9765141 | Кронштейн | 1 |
| 05 | J281020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | J271020 | Болт с шайбой | 1 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4190253 | Зажим | 1 |
| 10 | 4055296 | Шланг | 1 |
| 11 | 4055294 | Шланг | 1 |
| 12 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
