Воздушный радиатор трубопроводы — HITACHI EX1200-6

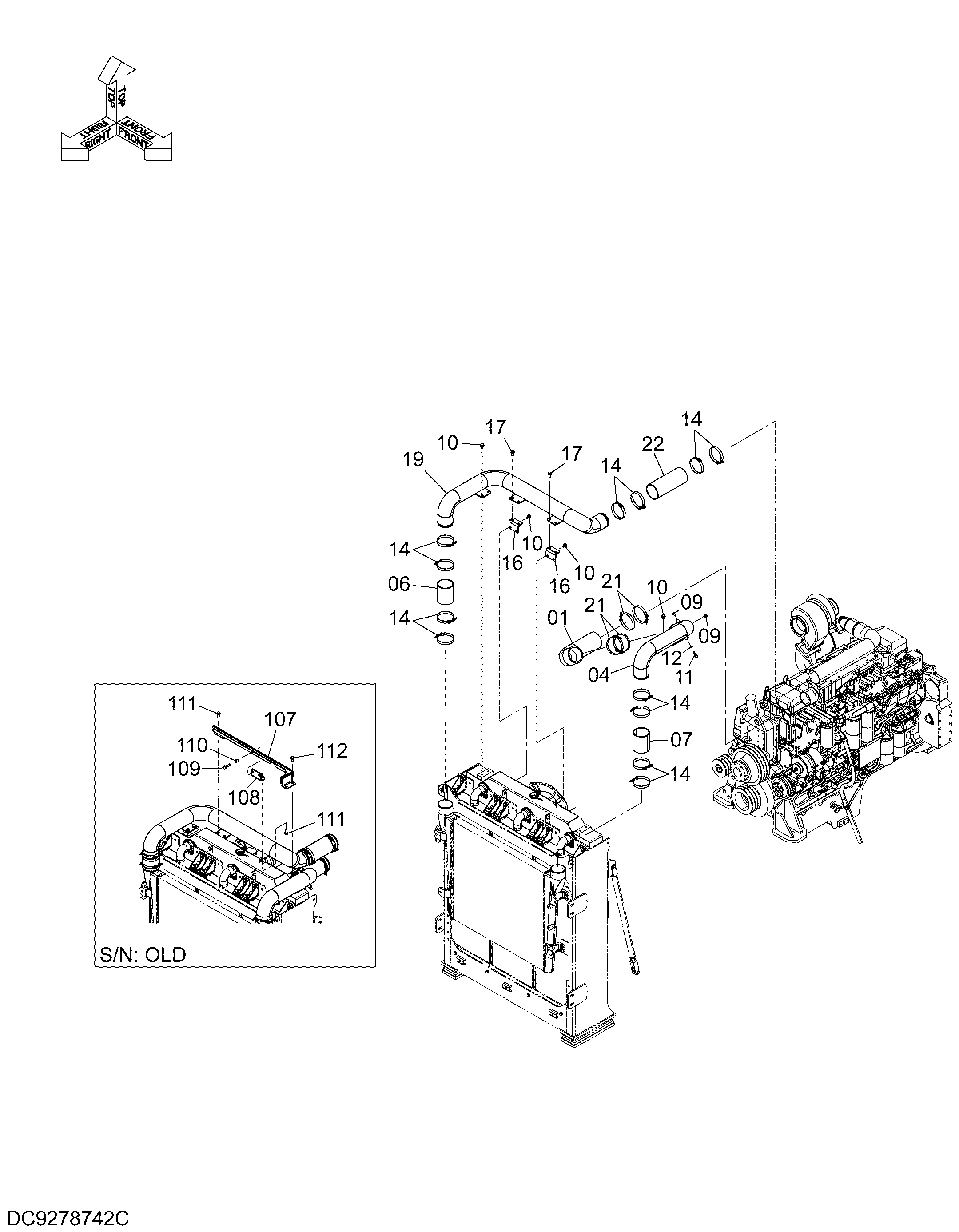

Заводская схема «Воздушный радиатор трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4671577 | Воздушный шланг | 1 |
| 04 | 8109736 | Трубка воздушный | 1 |
| 06 | 4644280 | Воздушный шланг | 1 |
| 07 | 4643986 | Воздушный шланг | 1 |
| 09 | 94-2011 | Пробка | 2 |
| 10 | J271225 | Болт с шайбой | 8 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4250260 | Датчик | 1 |
| 12 | 4250261 | Прокладка | 1 |
| 14 | 4282489 | Хомут шланга | 12 |
| 16 | 8111039 | Кронштейн | 2 |
| 17 | J271235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | YA40006986 | Трубка воздушный | 1 |
| 21 | 4282490 | Хомут шланга | 4 |
| 22 | YA00010249 | Воздушный шланг | 1 |
| 107 | YA40007242 | Кронштейн | 1 |
| 108 | YA40007243 | Кронштейн | 1 |
| 109 | J271250 | Болт с шайбой | 2 |
| 109A | J901250 | Болт | 1 |
| 109B | J222012 | Шайба | 1 |
| 110 | 4322539 | Проставка | 2 |
| 111 | J271240 | Болт с шайбой | 4 |
| 111A | J901240 | Болт | 1 |
| 111B | J222012 | Шайба | 1 |
| 112 | J271230 | Болт с шайбой | 2 |
| 112A | J901230 | Болт | 1 |
| 112B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
