Гидролинии рабочего оборудования (3)(BE стрела) — HITACHI EX1200-6

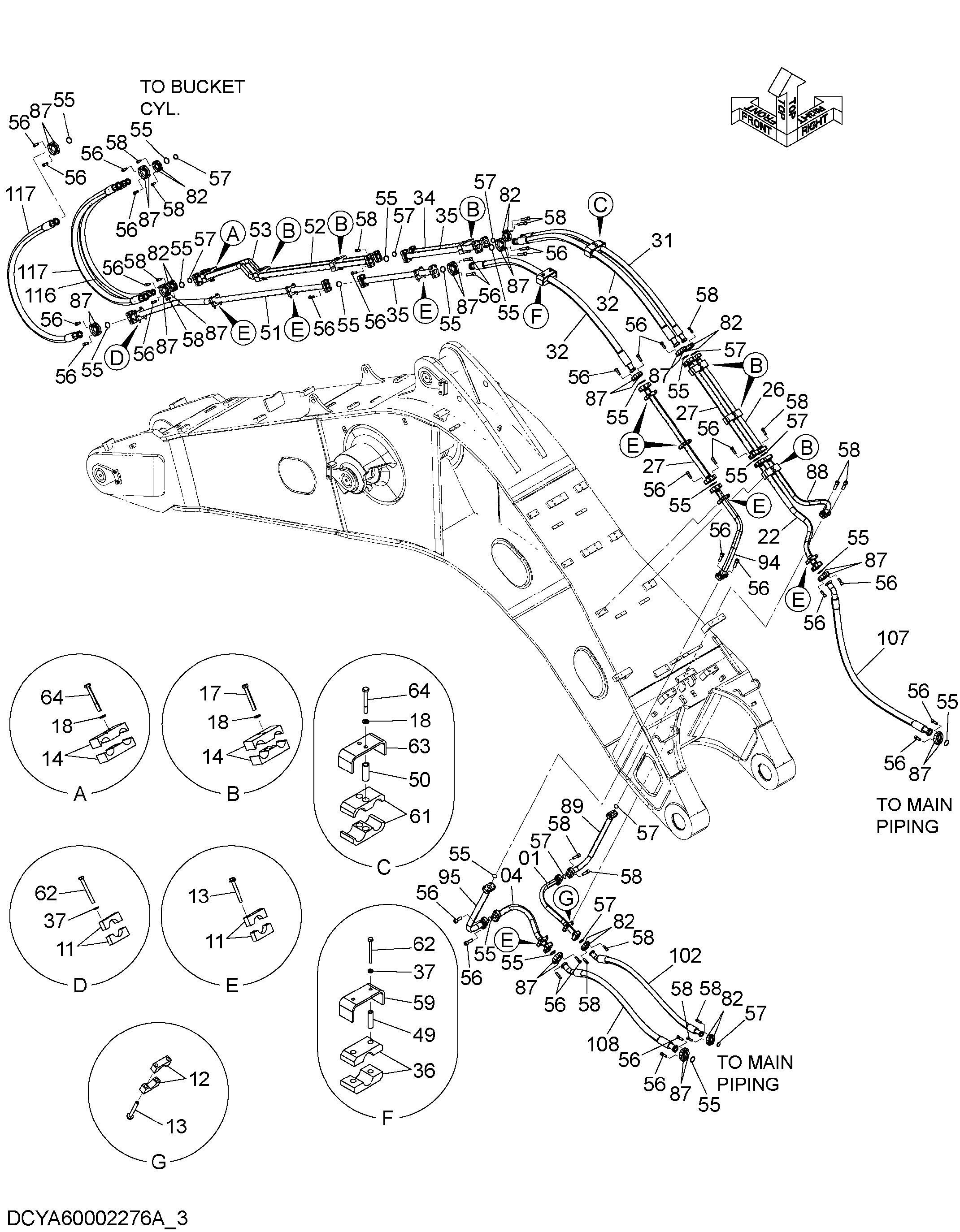

Заводская схема «Гидролинии рабочего оборудования (3)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40002092 | Трубка | 1 |
| 04 | YA40002095 | Трубка | 1 |
| 11 | 4342723 | Хомут трубки | 18 |
| 12 | 4439523 | Хомут трубки | 2 |
| 13 | J271200 | Болт с шайбой | 18 |
| 13A | J901200 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4439521 | Хомут трубки | 14 |
| 17 | J901400 | Болт | 12 |
| 18 | A590914 | Пружинная шайба | 16 |
| 22 | YA40002086 | Трубка | 1 |
| 26 | YA40002082 | Трубка | 1 |
| 27 | YA40002083 | Трубка | 2 |
| 31 | YA00003344 | Шланг | 1 |
| 32 | 4729765 | Шланг | 2 |
| 34 | YA40002103 | Трубка | 1 |
| 35 | YA40002080 | Трубка | 2 |
| 36 | 4712779 | Хомут шланга | 2 |
| 37 | A590912 | Пружинная шайба | 4 |
| 49 | 4712762 | Проставка | 2 |
| 50 | 4642008 | Проставка | 2 |
| 51 | 8110441 | Трубка | 1 |
| 52 | 8110443 | Трубка | 1 |
| 53 | 8110442 | Трубка | 1 |
| 55 | 4510169 | Уплотнительное кольцо | 18 |
| 56 | M341650 | Болт с внутренним шестигранником | 72 |
| 57 | 4508805 | Уплотнительное кольцо | 10 |
| 58 | M341445 | Болт с внутренним шестигранником | 40 |
| 59 | 4712782 | Хомут | 1 |
| 61 | 4712776 | Хомут шланга | 2 |
| 62 | J901202 | Болт | 4 |
| 63 | 4642009 | Хомут трубки | 1 |
| 64 | J901402 | Болт | 4 |
| 82 | 4089703 | Разъёмный фланец | 12 |
| 87 | 4075854 | Разъёмный фланец | 24 |
| 88 | YA40003072 | Трубка | 1 |
| 89 | YA40003070 | Трубка | 1 |
| 94 | YA40003076 | Трубка | 1 |
| 95 | YA40003074 | Трубка | 1 |
| 102 | YA00002162 | Шланг | 1 |
| 107 | 4720037 | Шланг | 1 |
| 108 | YA00002206 | Шланг | 1 |
| 116 | 4673718 | Шланг | 1 |
| 117 | 4673719 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
