Открытый/клосе тип передний защита — HITACHI EX1200-6

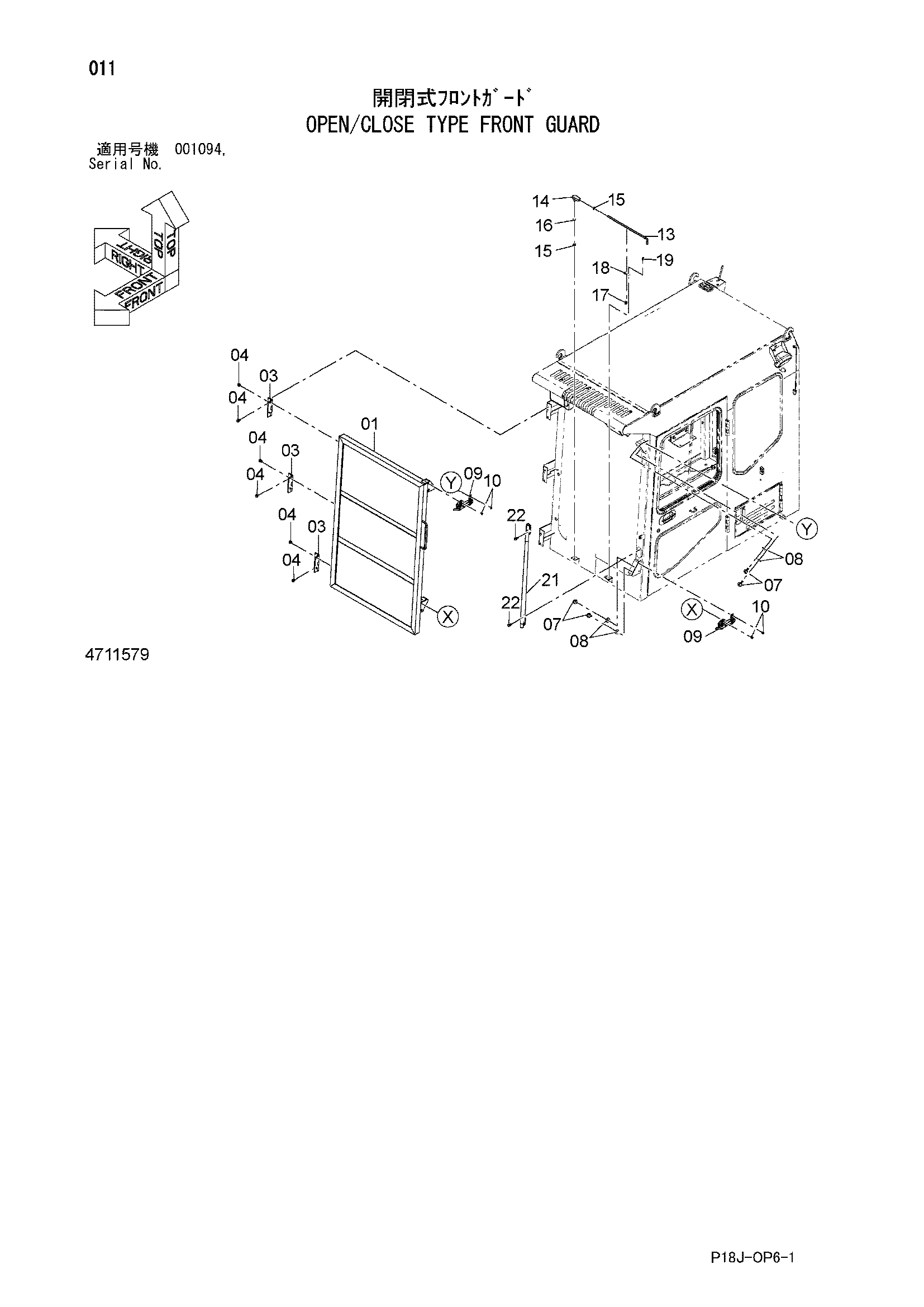

Заводская схема «Открытый/клосе тип передний защита» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4723555 | Защитный кожух | 1 |
| 03 | 4723578 | Петля | 3 |
| 04 | 4411829 | Болт с шайбой | 12 |
| 07 | 4654089 | Ограничитель резиновый | 4 |
| 08 | 4723556 | Проставка | 8 |
| 09 | 4231750 | Защёлка | 2 |
| 10 | 4666388 | Болт с шайбой | 8 |
| 13 | 4723579 | Стойка | 1 |
| 14 | 4723580 | Шарнир | 1 |
| 15 | J950012 | Гайка | 2 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | 4459231 | Ограничитель | 1 |
| 18 | 4723581 | Стойка | 1 |
| 19 | 4464237 | Винт с шайбой | 2 |
| 21 | 4723557 | Поручень | 1 |
| 22 | 4486153 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
