Всасывающие трубопроводы — HITACHI EX1200-6

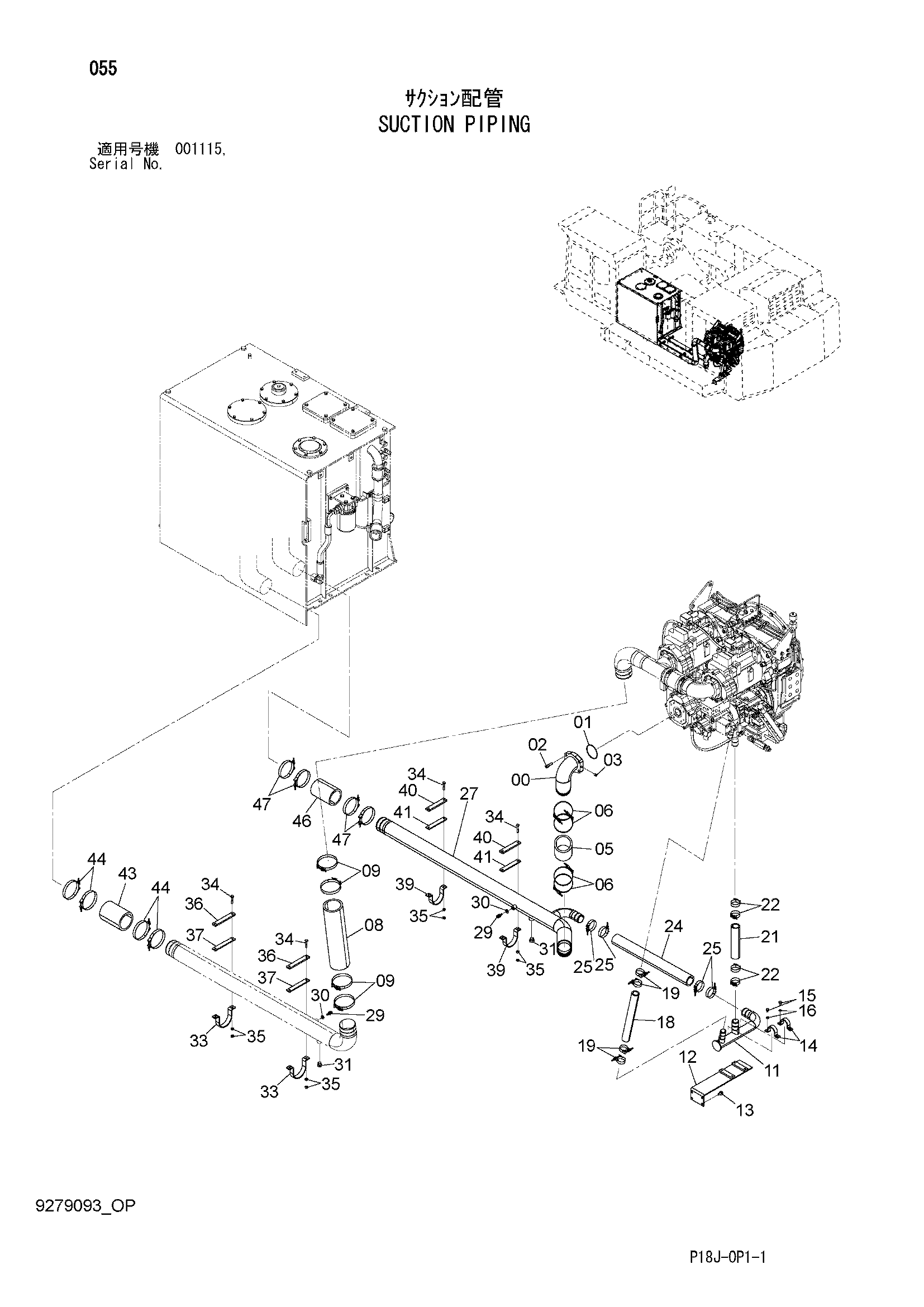

Заводская схема «Всасывающие трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081307 | Трубка | 1 |
| 01 | A810100 | Уплотнительное кольцо | 1 |
| 02 | M341245 | Болт с внутренним шестигранником | 4 |
| 03 | 94-2022 | Пробка | 1 |
| 05 | 4307669 | Резиновый шланг | 1 |
| 06 | 4282488 | Хомут шланга | 4 |
| 08 | 4244659 | Резиновый шланг | 1 |
| 09 | 4282491 | Хомут шланга | 4 |
| 11 | 8110060 | Трубка | 1 |
| 12 | 8081234 | Кронштейн | 1 |
| 13 | J271225 | Болт с шайбой | 4 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4053865 | Хомут трубки | 2 |
| 15 | J901016 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 18 | 4442830 | Резиновый шланг | 1 |
| 19 | 4282474 | Хомут шланга | 4 |
| 21 | 4441961 | Резиновый шланг | 1 |
| 22 | 4282477 | Хомут шланга | 4 |
| 24 | 4441963 | Резиновый шланг | 1 |
| 25 | 4263764 | Хомут шланга | 4 |
| 27 | 8109648 | Трубка | 1 |
| 29 | 4250260 | Датчик | 2 |
| 30 | 4250261 | Прокладка | 2 |
| 31 | 4174541 | Пробка | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4207010 | Хомут трубки | 2 |
| 34 | J901055 | Болт | 8 |
| 35 | J950010 | Гайка | 16 |
| 36 | 4236243 | Пластина резиновый | 2 |
| 37 | 4236242 | Пластина | 2 |
| 39 | 4186854 | Хомут трубки | 2 |
| 40 | 4244787 | Пластина резиновый | 2 |
| 41 | 4244786 | Пластина | 2 |
| 43 | 4204188 | Резиновый шланг | 1 |
| 44 | 4282491 | Хомут шланга | 4 |
| 46 | 4193871 | Резиновый шланг | 1 |
| 47 | 4282488 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
