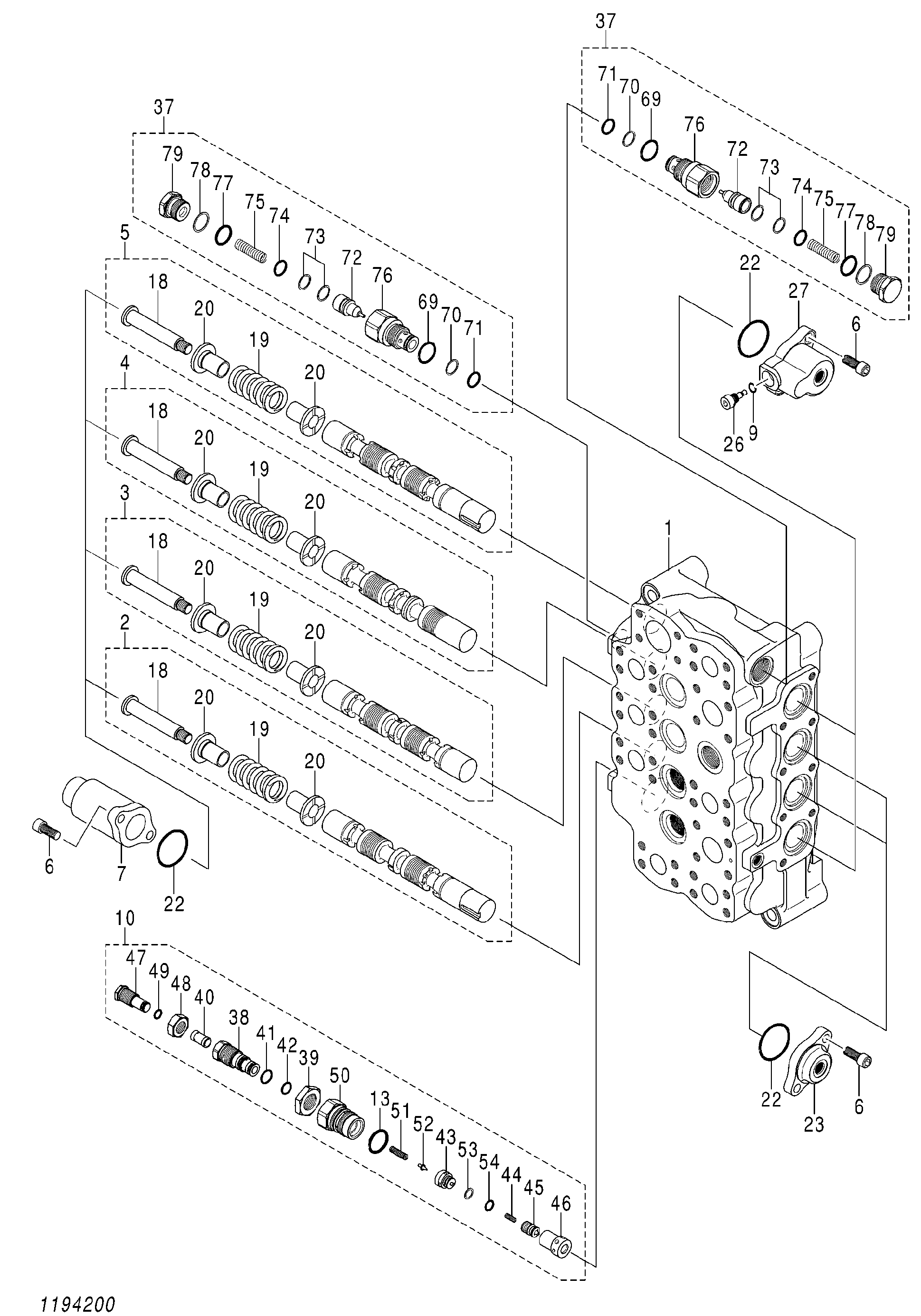

Гидрораспределитель (1/2) — HITACHI EX1200-6

Заводская схема «Гидрораспределитель (1/2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4668268	Гидрораспределитель (1/2)	1
2	1194201	Плунжер	1
3	0980901	Плунжер	1
4	1194203	Плунжер	1
5	1194204	Плунжер	1
6	M341230	Болт с внутренним шестигранником	16
7	0877203	Крышка	4
9	957366	Уплотнительное кольцо	2
10	4469379	Предохранительный клапан	1
13	4088425	Уплотнительное кольцо	1
18	0622808	Колпачок	4
19	0622807	Пружина	4
20	1194205	Направляющая	8
22	0101616	Уплотнительное кольцо	8
23	0622803	Крышка	2
26	1194206	Пробка	2
27	0622876	Крышка	2
37	0622843	Клапан	2
38	0809708	Втулка	1
39	0809709	Гайка	1
40	0809710	Поршень	1
41	0818008	Уплотнительное кольцо	1
42	0809711	Уплотнительное кольцо	1
43	0809712	Сиденье	1
44	0809713	Пружина	1
45	0809714	Тарельчатый клапан	1
46	0809715	Втулка	1
47	0809716	Винт	1
48	0809717	Гайка	1
49	0212416	Уплотнительное кольцо	1
50	0809718	Колпачок	1
51	0135206	Пружина	1
52	0809719	Тарельчатый клапан	1
53	4040813	Опорное кольцо	1
54	0809720	Уплотнительное кольцо	1
69	0818007	Уплотнительное кольцо	2
70	4027959	Опорное кольцо	2
71	0818011	Уплотнительное кольцо	2
72	0809734	Тарельчатый клапан	2
73	0809735	Опорное кольцо	4
74	0809736	Уплотнительное кольцо	2
75	0809737	Пружина	2
76	0809738	Втулка	2
77	0809739	Уплотнительное кольцо	2
78	0212312	Опорное кольцо	2
79	0809740	Колпачок	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
