Гидролинии рабочего оборудования (3)(STD. стрела) — HITACHI EX1200-6

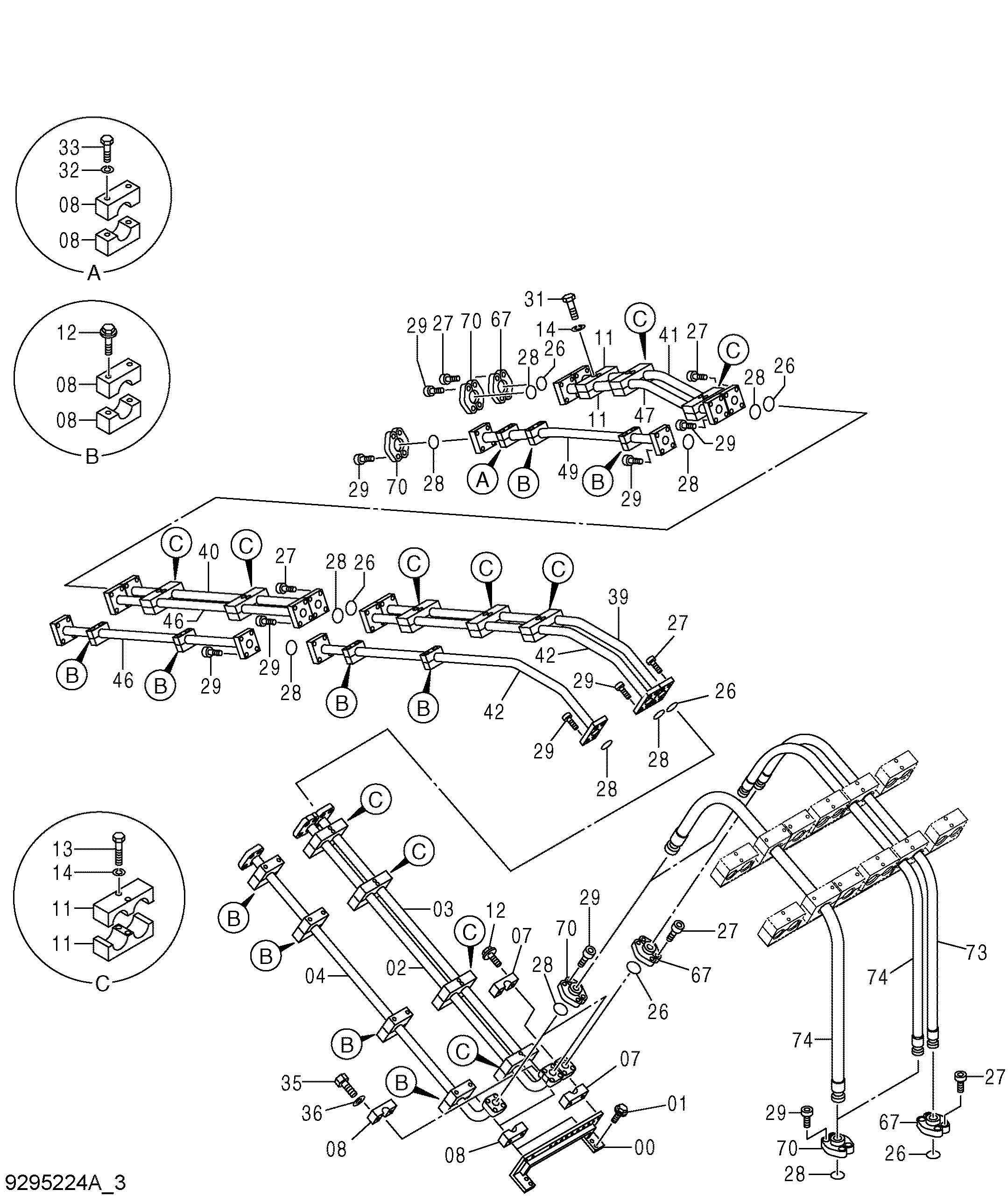

Заводская схема «Гидролинии рабочего оборудования (3)(STD. стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110407 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 8115104 | Трубка | 1 |
| 03 | 8115087 | Трубка | 1 |
| 04 | 8114303 | Трубка | 1 |
| 07 | 4439523 | Хомут трубки | 2 |
| 08 | 4342723 | Хомут трубки | 26 |
| 11 | 4439521 | Хомут трубки | 22 |
| 12 | J271200 | Болт с шайбой | 22 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J901400 | Болт | 20 |
| 14 | A590914 | Пружинная шайба | 22 |
| 26 | 4508805 | Уплотнительное кольцо | 6 |
| 27 | M341445 | Болт с внутренним шестигранником | 24 |
| 28 | 4510169 | Уплотнительное кольцо | 12 |
| 29 | M341650 | Болт с внутренним шестигранником | 48 |
| 31 | J901402 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 2 |
| 33 | J901202 | Болт | 2 |
| 35 | J901200 | Болт | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 39 | 8114348 | Трубка | 1 |
| 40 | 8048396 | Трубка | 1 |
| 41 | 8114311 | Трубка | 1 |
| 42 | 8114335 | Трубка | 2 |
| 46 | 8048401 | Трубка | 2 |
| 47 | 8114325 | Трубка | 1 |
| 49 | 8114318 | Трубка | 1 |
| 67 | 4089703 | Разъёмный фланец | 6 |
| 70 | 4075854 | Разъёмный фланец | 12 |
| 73 | 4439777 | Шланг | 1 |
| 74 | 4439778 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
