Трубопроводы системы смазки (стрела) — HITACHI EX1200-6

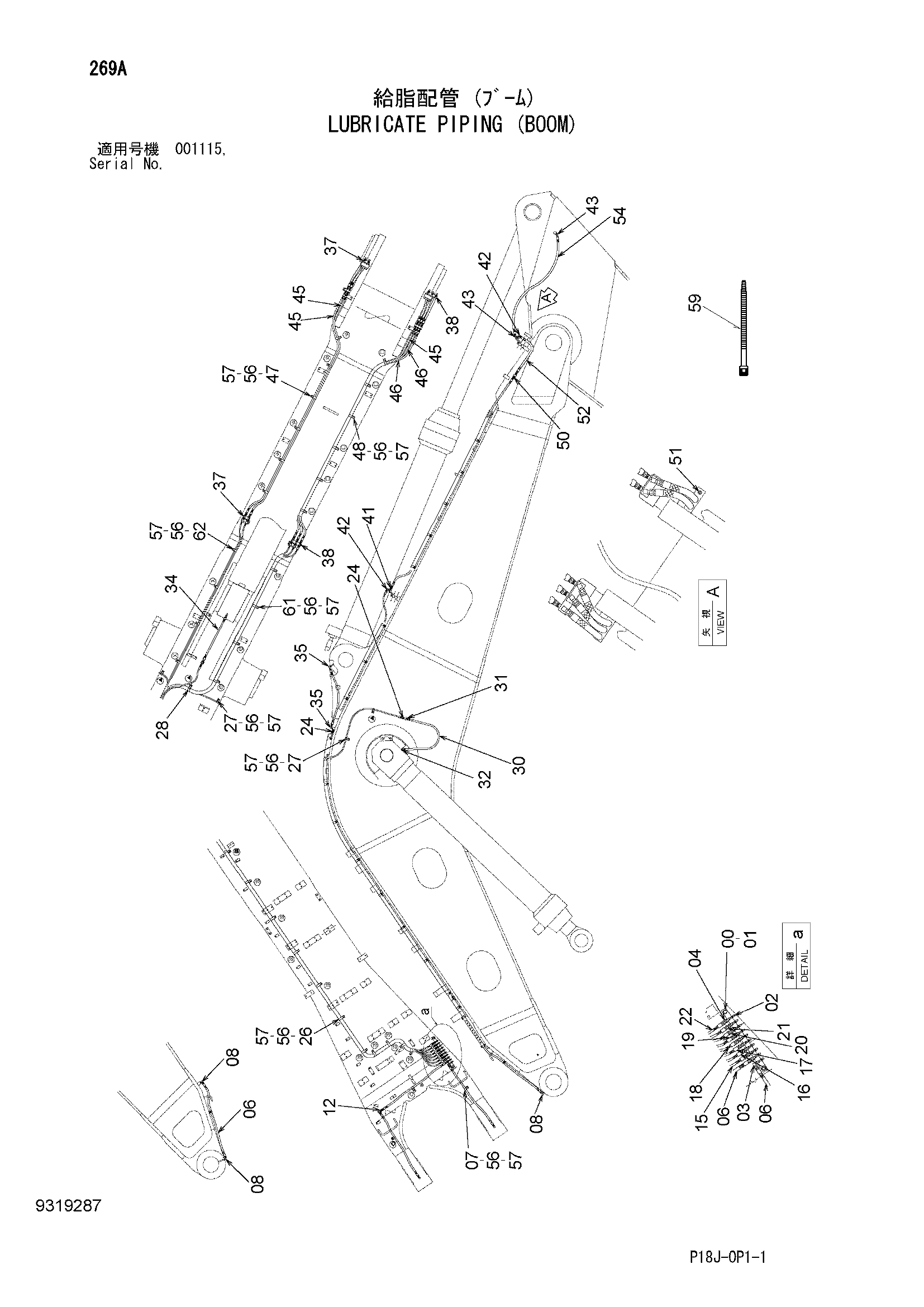

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4647134 | Блок | 1 |
| 01 | J271250 | Болт с шайбой | 2 |
| 01A | J901250 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J75481 | Пресс-маслёнка | 10 |
| 03 | 4147586 | Угловой штуцер | 1 |
| 04 | 4147585 | Адаптер | 9 |
| 06 | 4287143 | Шланг | 3 |
| 07 | 4190273 | Зажим | 3 |
| 08 | 4147586 | Угловой штуцер | 3 |
| 12 | 4147585 | Адаптер | 1 |
| 15 | 4675728 | Шланг | 1 |
| 16 | 4679094 | Шланг | 1 |
| 17 | 4682098 | Шланг | 1 |
| 18 | 4683624 | Шланг | 1 |
| 19 | 4696200 | Шланг | 1 |
| 20 | 4685435 | Шланг | 1 |
| 21 | 4686305 | Шланг | 1 |
| 22 | 4692484 | Шланг | 1 |
| 24 | 4147585 | Адаптер | 3 |
| 26 | 4190291 | Зажим | 11 |
| 27 | 4190272 | Зажим | 7 |
| 28 | 4192035 | Зажим | 1 |
| 30 | 4287148 | Шланг | 2 |
| 31 | 4147585 | Адаптер | 2 |
| 32 | 4203738 | Угловой штуцер | 2 |
| 34 | 4714355 | Шланг | 1 |
| 35 | 4147586 | Угловой штуцер | 2 |
| 37 | 8103293 | Блок | 2 |
| 38 | 8103292 | Блок | 2 |
| 41 | 4147585 | Адаптер | 5 |
| 42 | 4147586 | Угловой штуцер | 10 |
| 43 | 4203738 | Угловой штуцер | 10 |
| 45 | 4716859 | Шланг | 3 |
| 46 | 4716860 | Шланг | 2 |
| 47 | 4190282 | Зажим | 6 |
| 48 | 4190264 | Зажим | 6 |
| 50 | 4147585 | Адаптер | 10 |
| 51 | 4295283 | Пробка | 2 |
| 52 | 4714981 | Шланг | 5 |
| 54 | 4714516 | Шланг | 5 |
| 56 | J901016 | Болт | 41 |
| 57 | A590910 | Пружинная шайба | 41 |
| 59 | 4467676 | Ленточный зажим | 15 |
| 61 | 4190263 | Зажим | 4 |
| 62 | 4208479 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
