Воздуховод (радиатор) — HITACHI EX1200-6

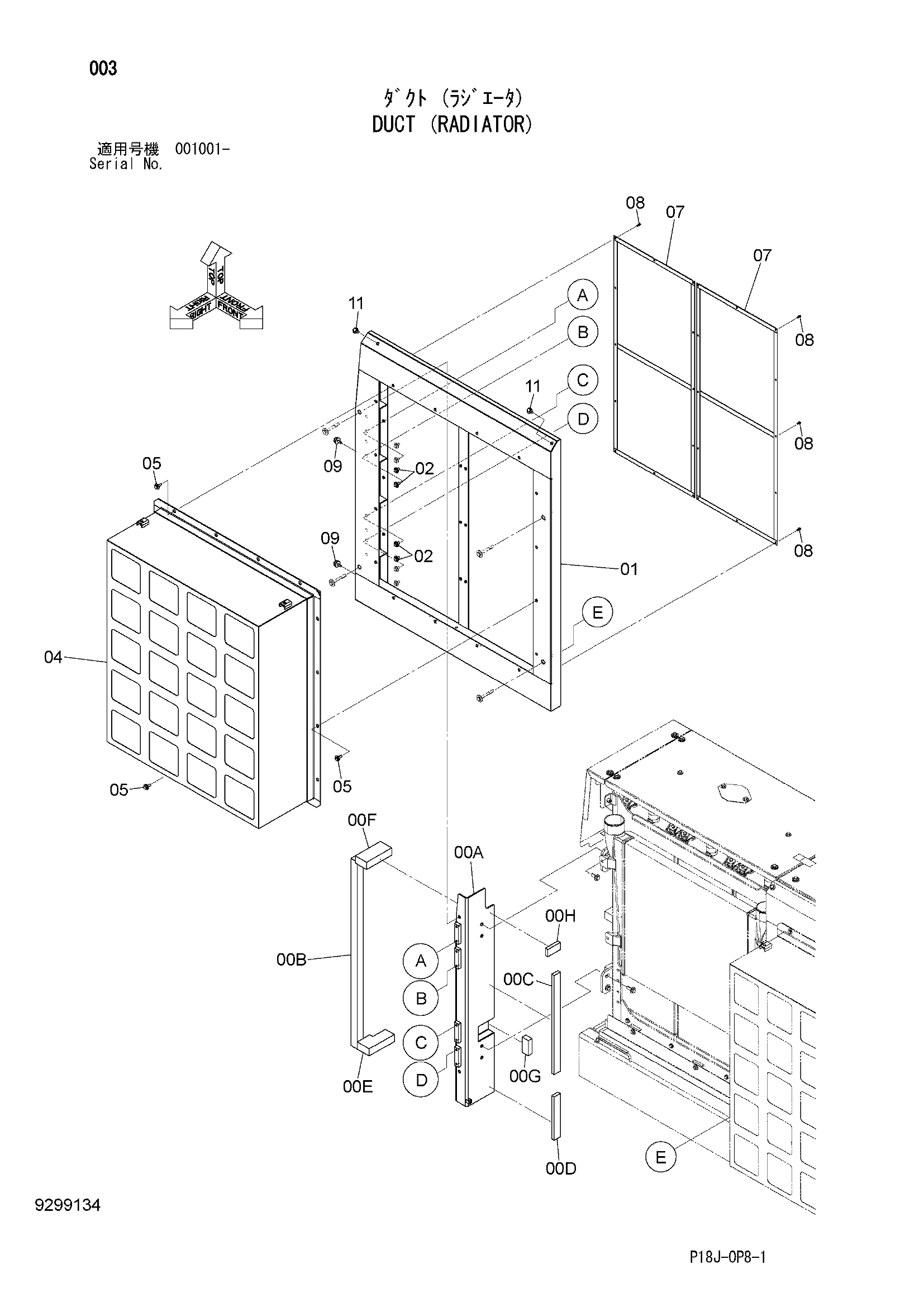

Заводская схема «Воздуховод (радиатор)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056254 | Крышка | 1 |
| 00A | 7056253 | Крышка | 1 |
| 00B | 4670776 | Резиновая прокладка | 1 |
| 00C | 4670777 | Резиновая прокладка | 1 |
| 00D | 4640351 | Резиновая прокладка | 1 |
| 00E | 4640503 | Резиновая прокладка | 1 |
| 00F | 4670778 | Резиновая прокладка | 1 |
| 00G | 4670779 | Резиновая прокладка | 1 |
| 00H | 4680425 | Резиновая прокладка | 1 |
| 01 | 5012282 | Воздуховод | 1 |
| 02 | J281225 | Болт с шайбой | 4 |
| 02A | J901225 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 04 | 6027007 | Воздуховод | 1 |
| 05 | J281235 | Болт с шайбой | 16 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 07 | 8109530 | Сетка | 2 |
| 08 | J260620 | Болт с шайбой | 24 |
| 08A | J900620 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | 4294508 | Ограничитель | 2 |
| 11 | J271225 | Болт с шайбой | 2 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
