Гидромолот, грейфер трубопроводы (стрела) — HITACHI EX1200-6

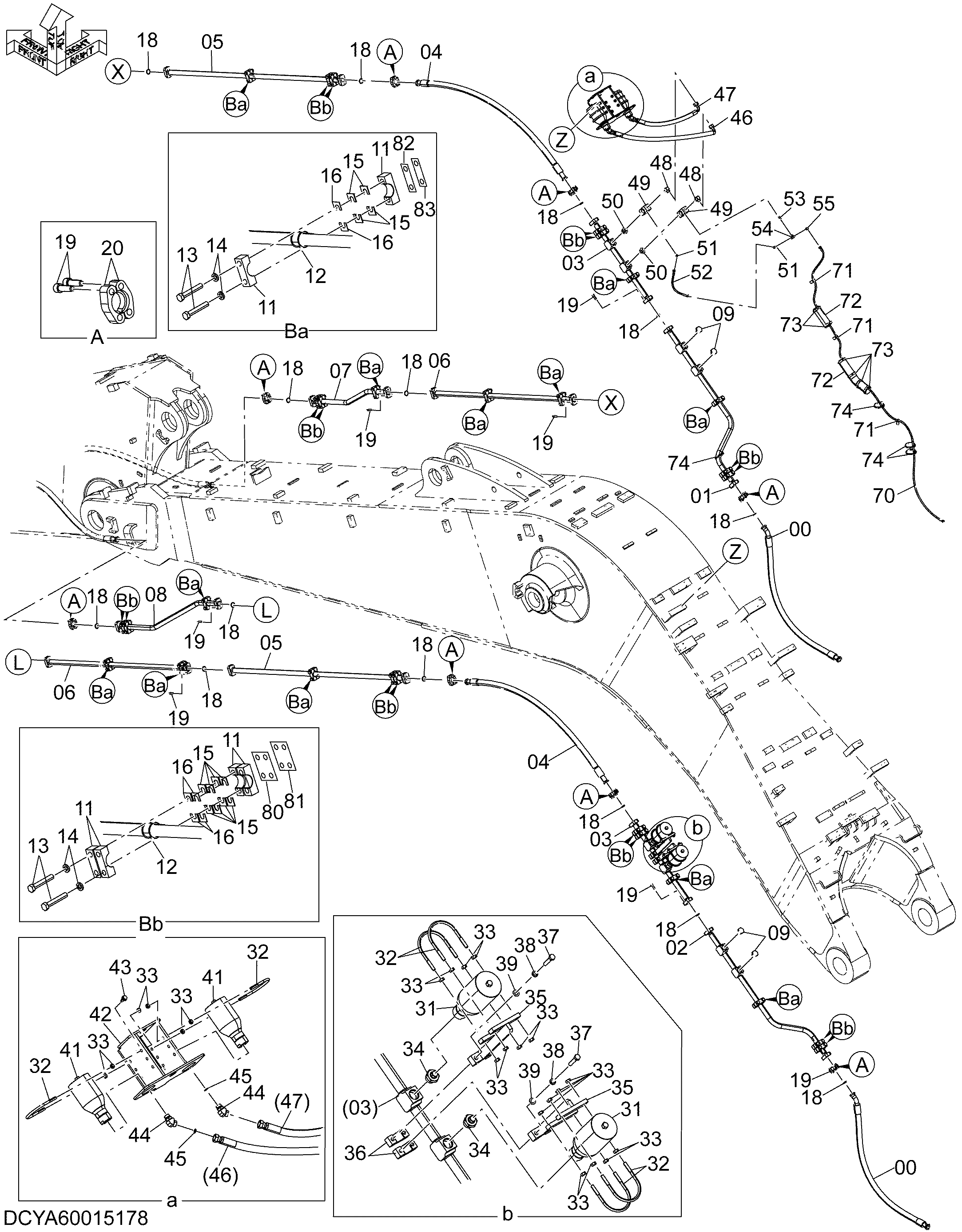

Заводская схема «Гидромолот, грейфер трубопроводы (стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00010575 | Шланг | 2 |
| 01 | YA40013326 | Трубка | 1 |
| 02 | YA40013327 | Трубка | 1 |
| 03 | YA40013328 | Трубка | 2 |
| 04 | 4617323 | Шланг | 2 |
| 05 | YA40013329 | Трубка | 2 |
| 06 | 8048396 | Трубка | 2 |
| 07 | YA40013330 | Трубка | 1 |
| 08 | YA40013331 | Трубка | 1 |
| 09 | 4154693 | Пробка | 4 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 11 | 4676398 | Хомут трубки | 56 |
| 12 | 4676416 | Резиновая втулка | 28 |
| 13 | J901695 | Болт | 56 |
| 14 | A590916 | Пружинная шайба | 56 |
| 15 | 4676853 | Регулировочная шайба | 136 |
| 16 | 4676852 | Регулировочная шайба | 68 |
| 18 | 4508805 | Уплотнительное кольцо | 14 |
| 19 | 4146848 | Болт с внутренним шестигранником | 56 |
| 20 | 4089703 | Разъёмный фланец | 16 |
| 31 | 4464945 | Гидроаккумулятор | 2 |
| 32 | 4289010 | U-образный болт | 10 |
| 33 | J950012 | Гайка | 40 |
| 34 | 4464962 | Адаптер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 34B | 970860 | Уплотнительное кольцо | 1 |
| 35 | 8095446 | Кронштейн | 2 |
| 36 | 4617451 | Хомут трубки | 2 |
| 37 | J901465 | Болт | 4 |
| 38 | A590914 | Пружинная шайба | 4 |
| 39 | A590114 | Плоская шайба | 4 |
| 41 | 4461977 | Гидроаккумулятор | 2 |
| 42 | 8091282 | Кронштейн | 1 |
| 43 | J271235 | Болт с шайбой | 4 |
| 43A | J901235 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | A853266 | Угловой штуцер | 2 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4187308 | Уплотнительное кольцо | 2 |
| 46 | 4620217 | Шланг | 1 |
| 47 | 4488997 | Шланг | 1 |
| 48 | 94-1404 | Угловой штуцер | 2 |
| 49 | 4206361 | Запорный клапан | 2 |
| 50 | 4238877 | Адаптер | 2 |
| 50A | 970860 | Уплотнительное кольцо | 1 |
| 51 | 4154655 | Угловой штуцер | 2 |
| 52 | YA00021250 | Шланг | 1 |
| 53 | 94-1701 | Адаптер | 1 |
| 54 | 94-0660 | Тройник | 1 |
| 55 | 4154656 | Угловой штуцер | 1 |
| 70 | YA00021251 | Шланг | 1 |
| 71 | 4190273 | Зажим | 3 |
| 72 | 4155962 | Резиновая прокладка | 2 |
| 73 | 4174535 | Крамп шланг | 6 |
| 74 | 4380017 | Ленточный зажим | 6 |
| 80 | 4613617 | Регулировочная шайба | 10 |
| 81 | 4613618 | Регулировочная шайба | 10 |
| 82 | 4617276 | Регулировочная шайба | 15 |
| 83 | 4617277 | Регулировочная шайба | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
