Воздуховод — HITACHI EX1200-6

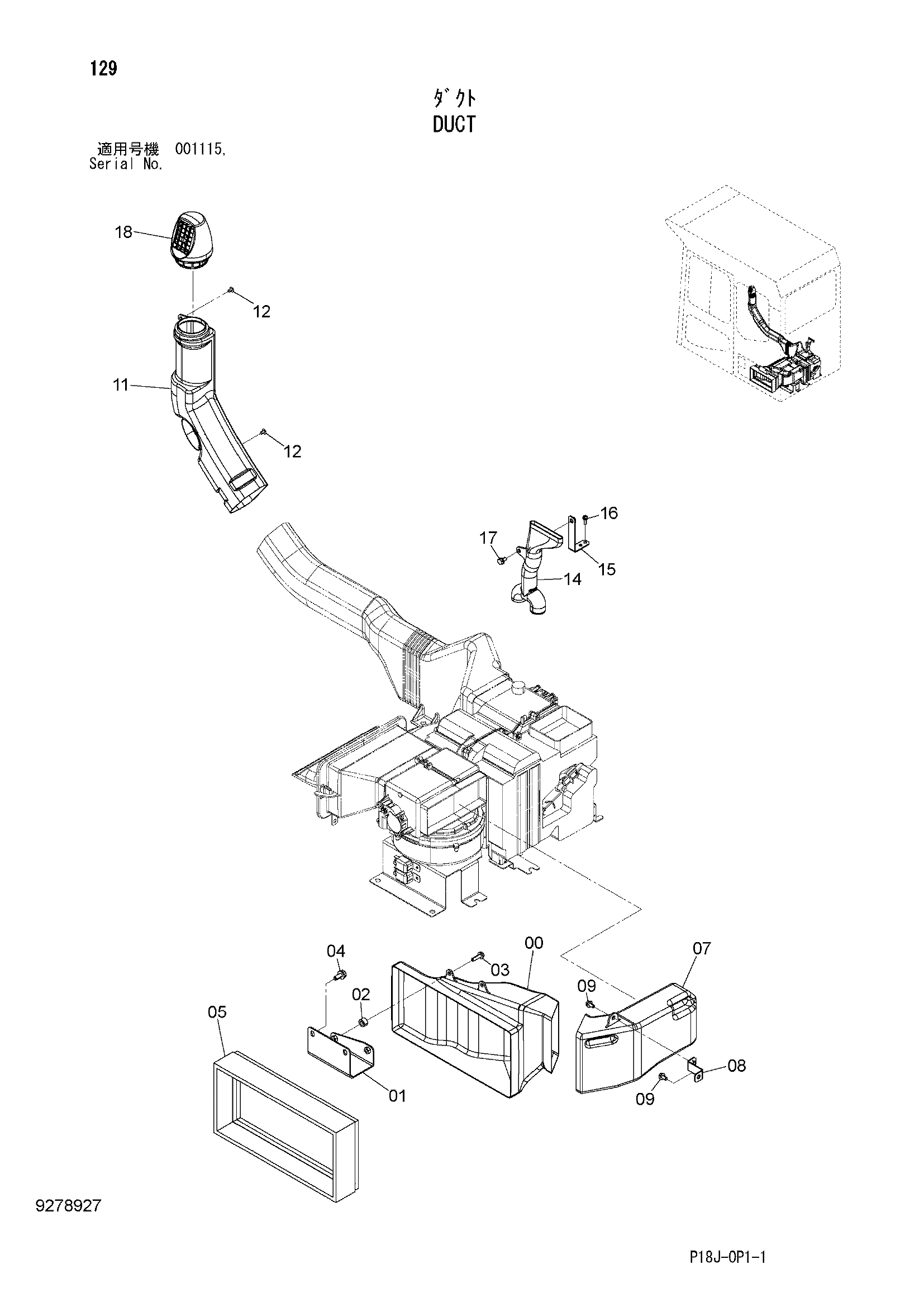

Заводская схема «Воздуховод» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4667820 | Воздуховод | 1 |
| 01 | 8109361 | Кронштейн | 1 |
| 02 | 4453874 | Проставка | 2 |
| 03 | J260830 | Болт с шайбой | 2 |
| 03A | J900830 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4206637 | Фильтр воздушный | 1 |
| 07 | 4636268 | Воздуховод | 1 |
| 08 | 8100576 | Кронштейн | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4636095 | Воздуховод | 1 |
| 12 | 4444700 | Самонарезающий винт | 2 |
| 14 | 4636269 | Воздуховод | 1 |
| 15 | 9764263 | Кронштейн | 1 |
| 16 | J460620 | Винт с шайбой | 2 |
| 17 | J260816 | Болт с шайбой | 1 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4631375 | Воздуховод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
