Пилотные гидролинии (6) — HITACHI EX1200-6

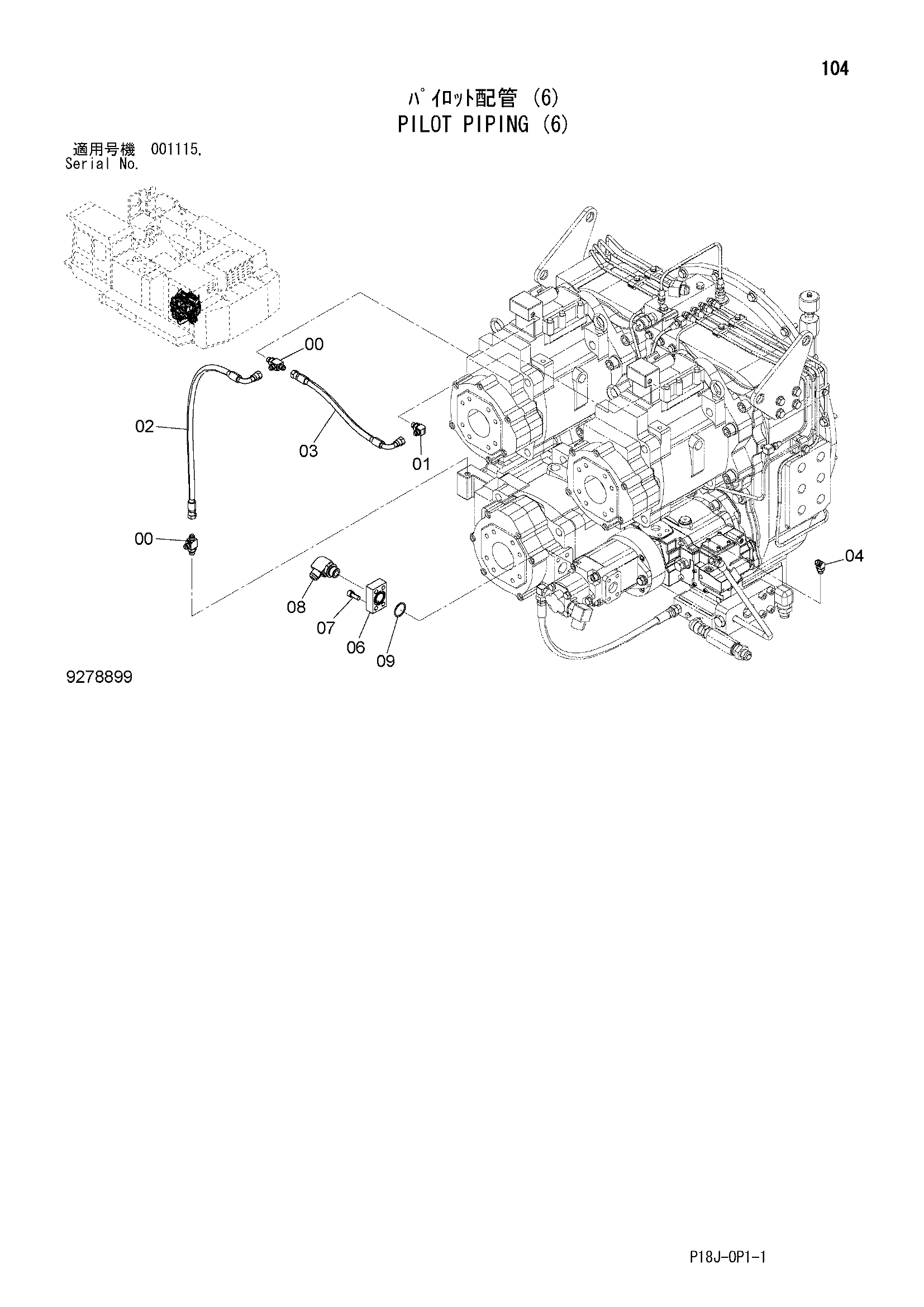

Заводская схема «Пилотные гидролинии (6)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852423 | Тройник | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4448946 | Шланг | 1 |
| 03 | 4436254 | Шланг | 1 |
| 04 | A852223 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 3079151 | Фланец | 1 |
| 07 | M341025 | Болт с внутренним шестигранником | 4 |
| 08 | 4156435 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A811035 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
