Аккумулятор крышка — HITACHI EX1200-6

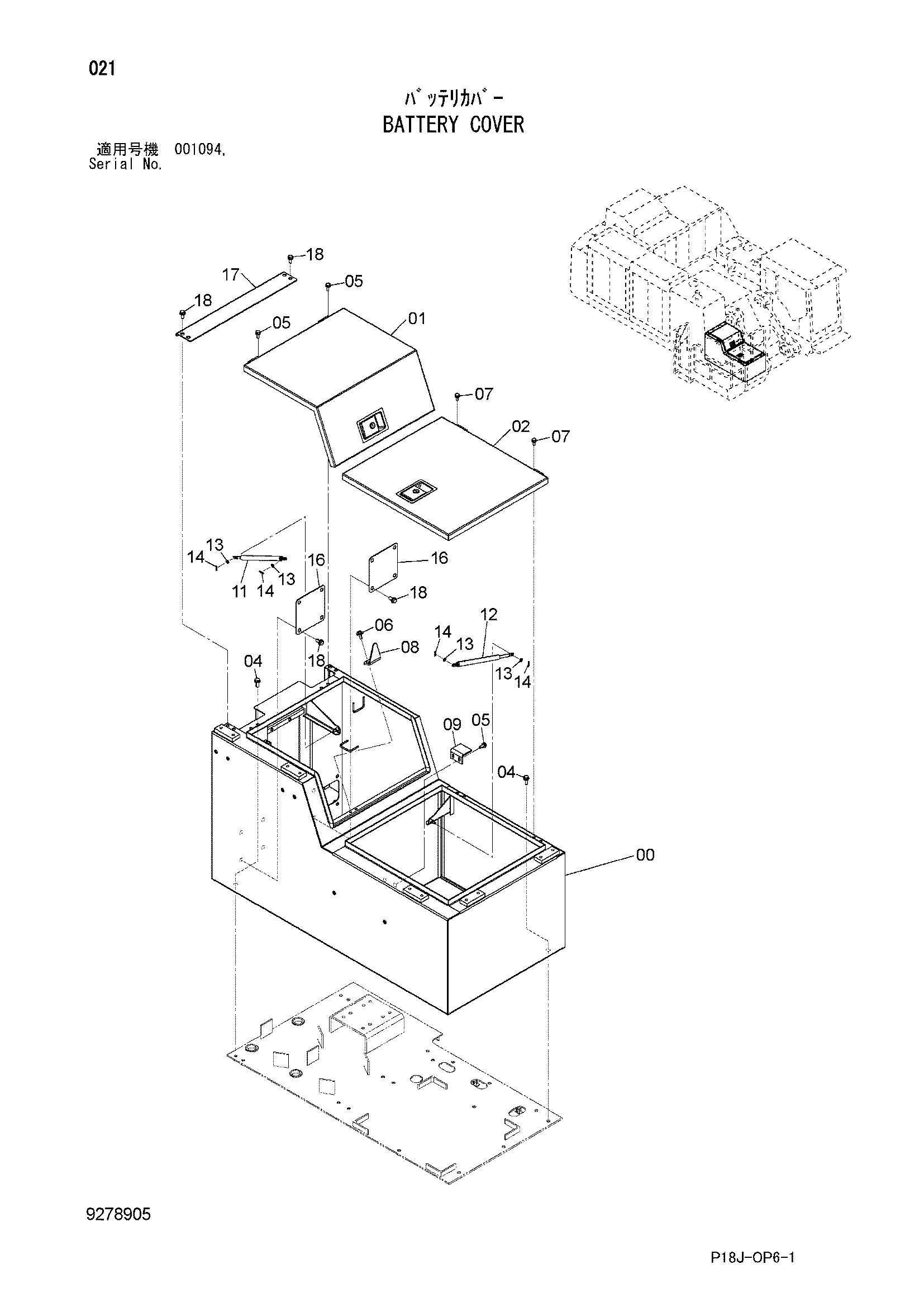

Заводская схема «Аккумулятор крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012326 | Крышка аккумулятор | 1 |
| 01 | 6025594 | Крышка | 1 |
| 02 | 6025588 | Крышка | 1 |
| 04 | J271235 | Болт с шайбой | 10 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 6 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J281030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4346471 | Кронштейн | 1 |
| 09 | 4346360 | Кронштейн | 1 |
| 11 | 4386505 | Гидроцилиндр | 1 |
| 12 | 4188366 | Стойка | 1 |
| 13 | A590108 | Плоская шайба | 4 |
| 14 | 4022697 | Стопорный палец | 4 |
| 16 | 4672460 | Крышка | 2 |
| 17 | 4672461 | Крышка | 1 |
| 18 | J271230 | Болт с шайбой | 12 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
