Обратные трубопроводы (2) — HITACHI EX1200-6

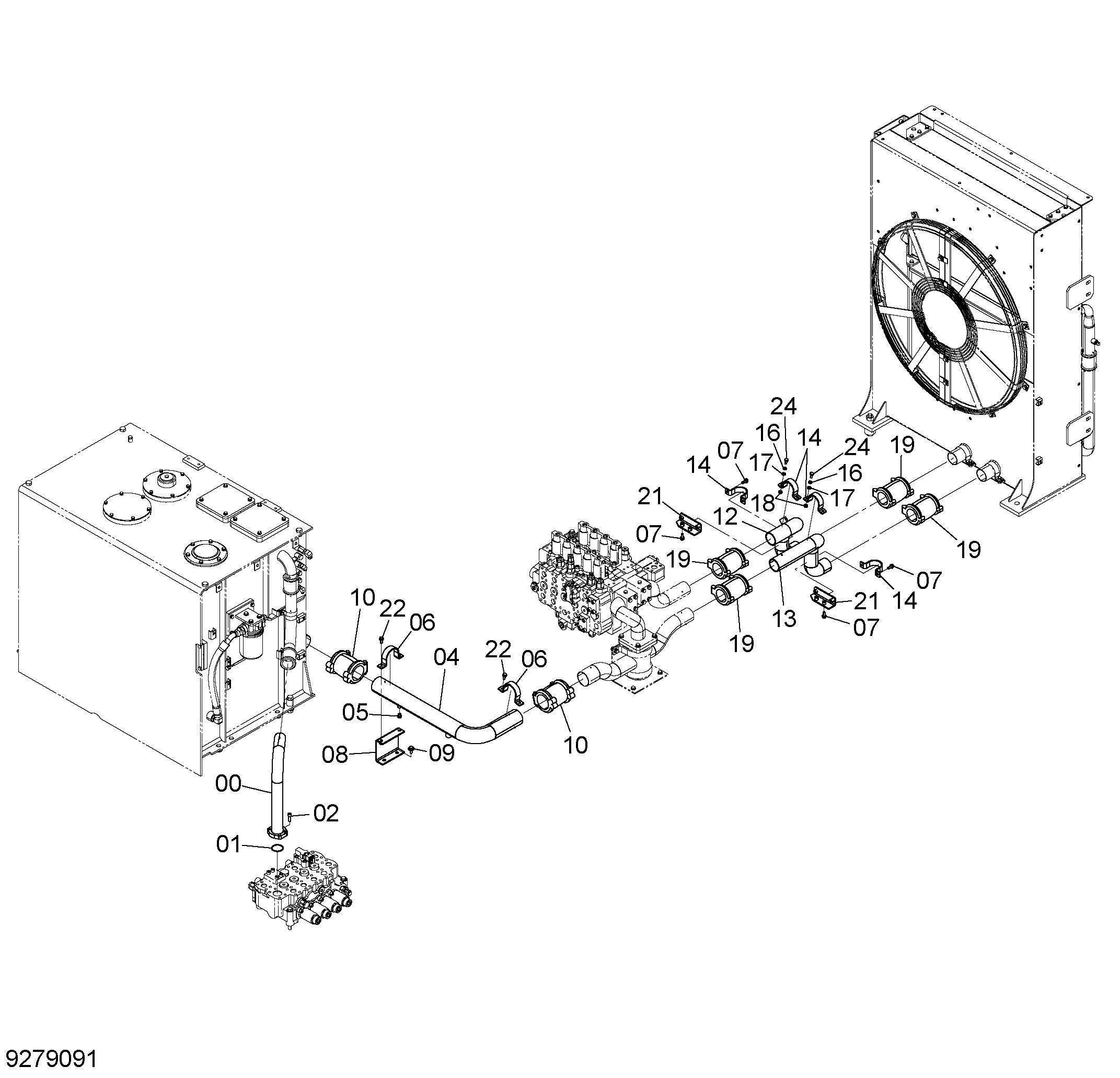

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109741 | Трубка | 1 |
| 01 | A810060 | Уплотнительное кольцо | 1 |
| 02 | M341236 | Болт с внутренним шестигранником | 4 |
| 04 | 8109252 | Трубка | 1 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4000910 | Хомут трубки | 2 |
| 07 | J271030 | Болт с шайбой | 8 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8109740 | Кронштейн | 1 |
| 09 | J281230 | Болт с шайбой | 2 |
| 09A | J901230 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | 4071214 | Муфта | 2 |
| 12 | 8109255 | Трубка | 1 |
| 13 | 8109251 | Трубка | 1 |
| 14 | 4000909 | Хомут трубки | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | A590110 | Плоская шайба | 4 |
| 18 | J950010 | Гайка | 4 |
| 19 | 4071215 | Муфта | 4 |
| 21 | 8112312 | Кронштейн | 2 |
| 22 | J271030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | J901030 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
