Рама крышка — HITACHI EX1200-6

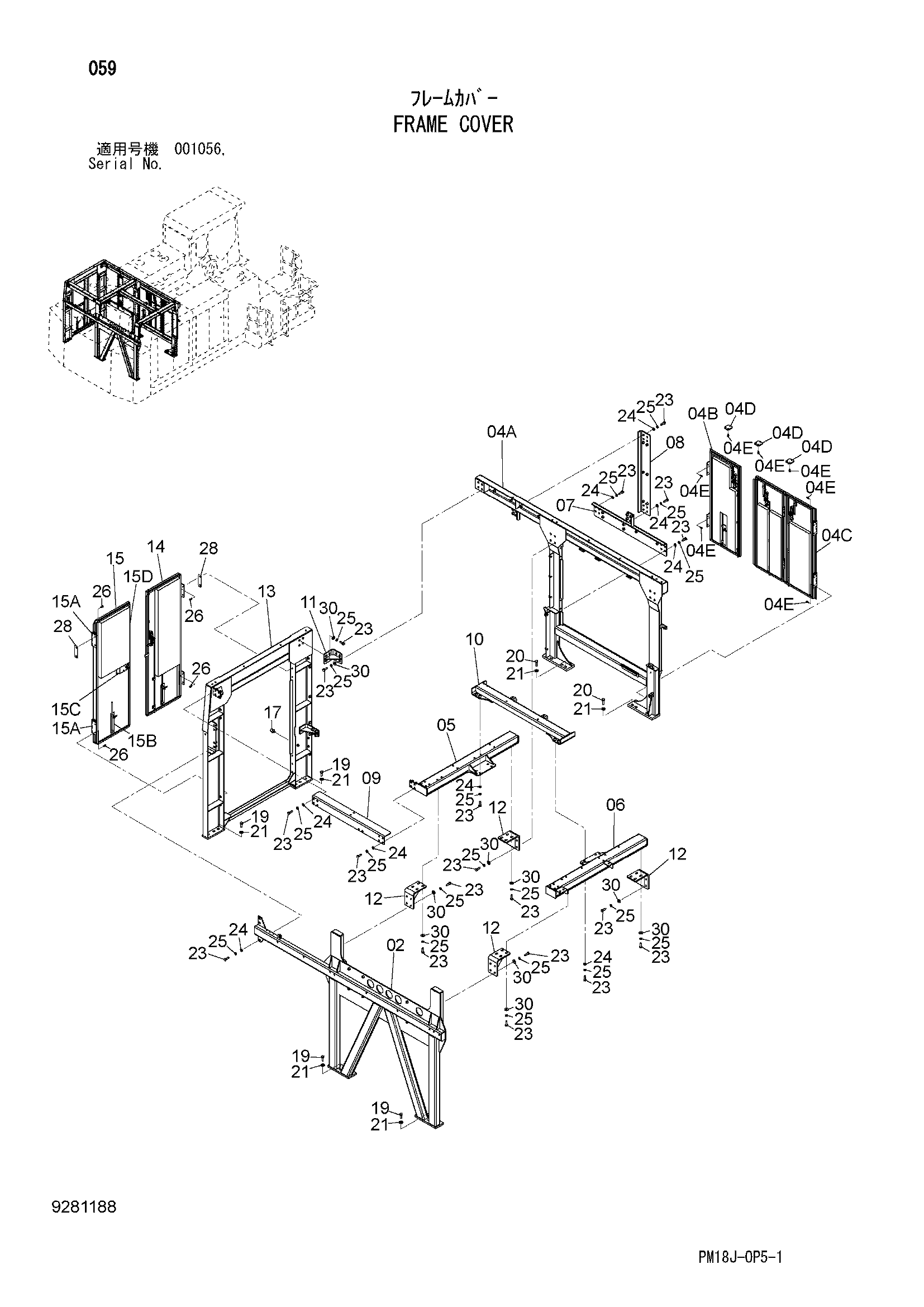

Заводская схема «Рама крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 5011565 | Опора | 1 |
| 04 | 4708781 | Панель в сборе | 1 |
| 04A | 5011590 | Панель | 1 |
| 04D | 4421324 | Пластина | 3 |
| 04E | J260825 | Болт с шайбой | 14 |
| 04EA | J900825 | Болт | 1 |
| 04EB | A590108 | Плоская шайба | 1 |
| 05 | 7053413 | Балка | 1 |
| 06 | 7053410 | Балка | 1 |
| 07 | 8108556 | Балка | 1 |
| 08 | 8110564 | Стойка | 1 |
| 09 | 8110700 | Балка | 1 |
| 10 | 8110567 | Балка | 1 |
| 11 | 8110703 | Кронштейн | 1 |
| 12 | 8110704 | Кронштейн | 4 |
| 13 | 4708740 | Крышка | 1 |
| 15 | 4708745 | Дверь | 1 |
| 15A | 4638258 | Петля | 2 |
| 15B | 8063615 | Ограничитель | 1 |
| 15C | 4361768 | Замок | 1 |
| 15D | 4674617 | Резиновая прокладка | 1 |
| 17 | 4204586 | Ограничитель | 1 |
| 19 | J921640 | Болт | 14 |
| 20 | J921650 | Болт | 6 |
| 21 | 4087197 | Шайба | 20 |
| 23 | J921445 | Болт | 76 |
| 24 | A590114 | Плоская шайба | 36 |
| 25 | A590914 | Пружинная шайба | 76 |
| 26 | J260825 | Болт с шайбой | 8 |
| 26A | J900825 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 4666127 | Регулировочная шайба 3.0mm | 2 |
| 30 | 4086894 | Шайба | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
