Базовый (компрессор)(2) — HITACHI EX1200-6

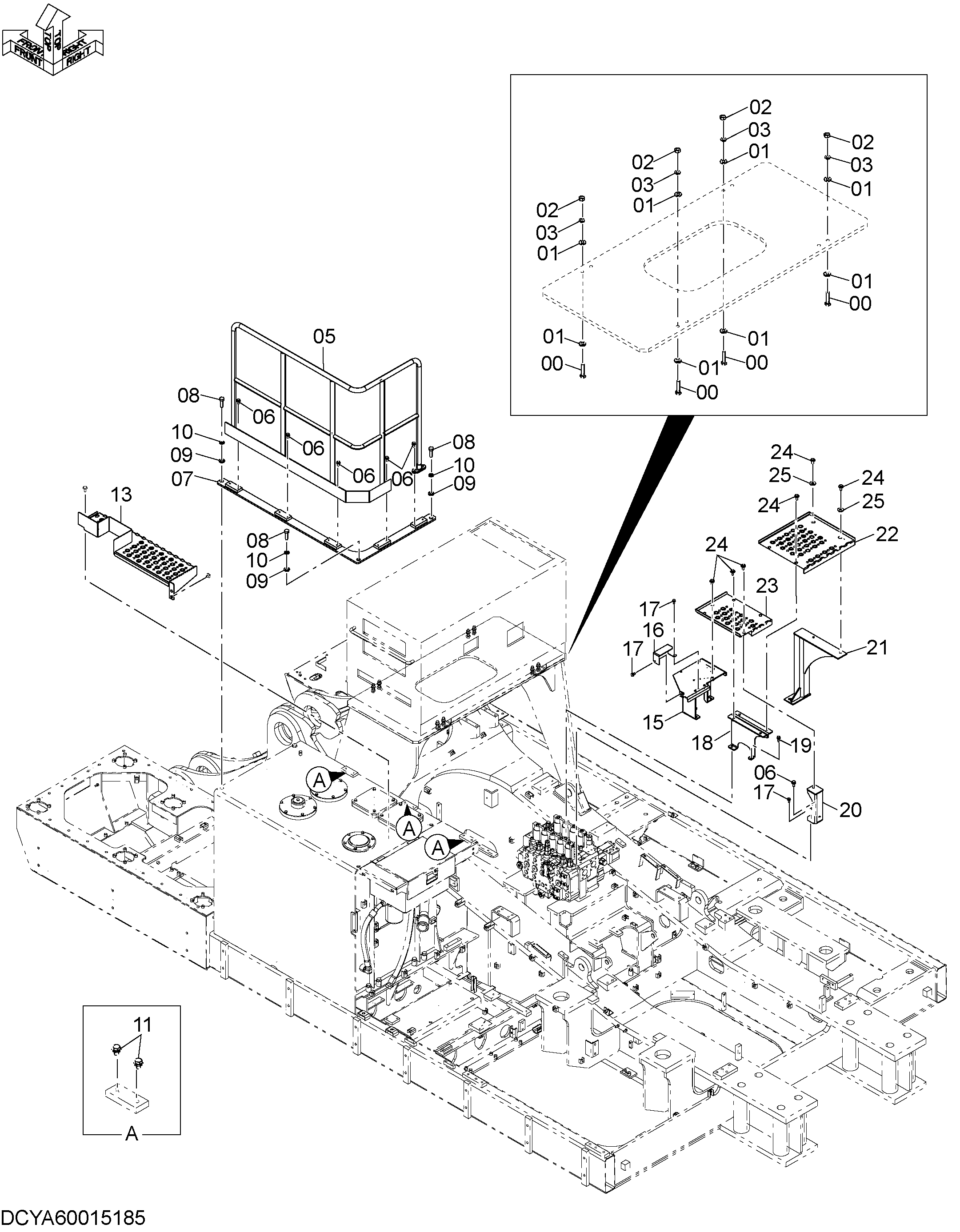

Заводская схема «Базовый (компрессор)(2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901460 | Болт | 8 |
| 01 | J222014 | Шайба | 16 |
| 02 | J950014 | Гайка | 8 |
| 03 | A590914 | Пружинная шайба | 8 |
| 05 | YA40013356 | Поручень | 1 |
| 06 | J271230 | Болт с шайбой | 11 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | YA40013357 | Кронштейн | 1 |
| 08 | J902060 | Болт | 3 |
| 09 | J222020 | Шайба | 3 |
| 10 | A590920 | Пружинная шайба | 3 |
| 11 | J271220 | Болт с шайбой | 6 |
| 11A | J901220 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | YA40012938 | Ступень | 1 |
| 15 | YA40013421 | Кронштейн | 1 |
| 16 | 4684488 | Крышка | 1 |
| 17 | J271025 | Болт с шайбой | 3 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | YA40013422 | Кронштейн | 1 |
| 19 | J271235 | Болт с шайбой | 2 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | YA40013423 | Кронштейн | 1 |
| 21 | YA40013358 | Кронштейн | 1 |
| 22 | YA40013424 | Ступень | 1 |
| 23 | YA40013425 | Ступень | 1 |
| 24 | J281235 | Болт с шайбой | 9 |
| 24A | J901235 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 25 | 4338575 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
