Макеуп трубопроводы (поворот) — HITACHI EX1200-6

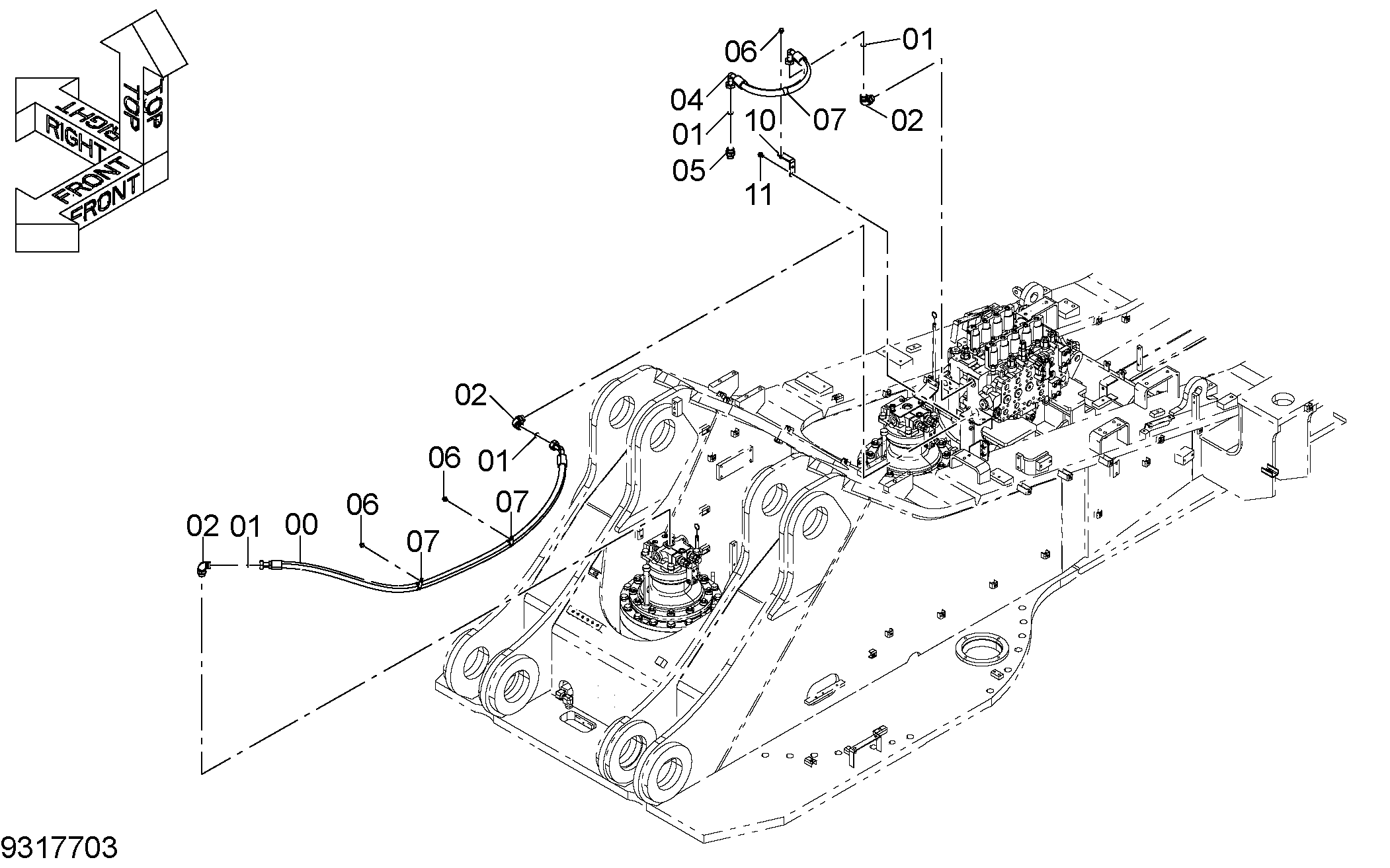

Заводская схема «Макеуп трубопроводы (поворот)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4669865 | Шланг | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 02 | A853388 | Угловой штуцер | 3 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4600242 | Шланг | 1 |
| 05 | A853188 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | J271020 | Болт с шайбой | 3 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4190264 | Зажим | 3 |
| 10 | 8111609 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
