Электрооборудование (2) — HITACHI EX1200-6

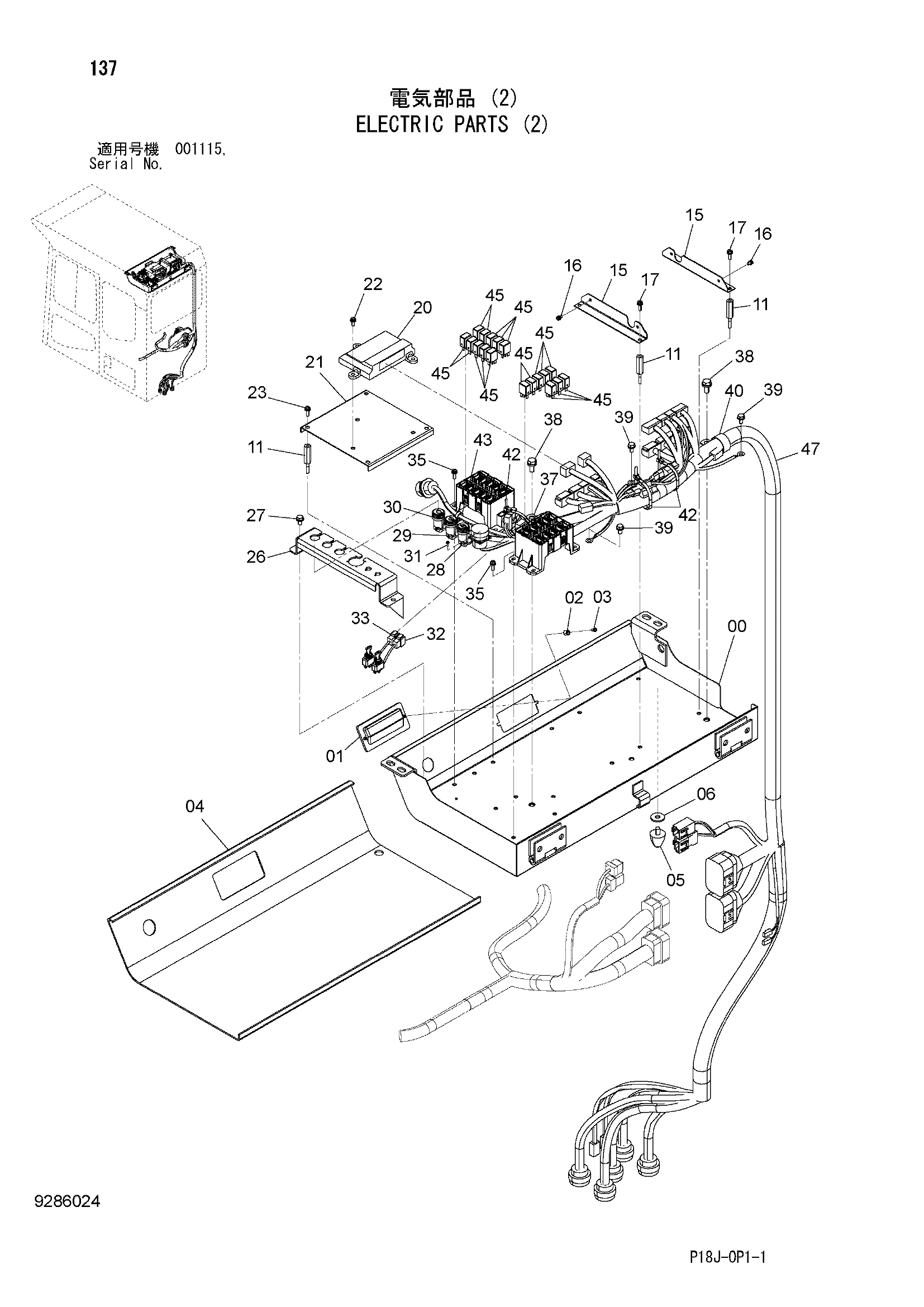

Заводская схема «Электрооборудование (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011475 | Короб электрический | 1 |
| 01 | 4671594 | Рукоятка | 1 |
| 02 | 4293430 | Проставка | 2 |
| 03 | J460412 | Винт с шайбой | 2 |
| 04 | 3110439 | Резиновая прокладка | 1 |
| 05 | 4671806 | Ограничитель резиновый | 1 |
| 06 | J217083 | Шайба | 1 |
| 11 | 4671071 | Проставка | 8 |
| 15 | 4671070 | Кронштейн | 2 |
| 16 | J460510 | Винт с шайбой | 4 |
| 17 | J460620 | Винт с шайбой | 4 |
| 20 | 4631129 | Контроллер | 1 |
| 21 | 8109593 | Кронштейн | 1 |
| 22 | J460616 | Винт с шайбой | 3 |
| 23 | J460620 | Винт с шайбой | 4 |
| 26 | 3110428 | Кронштейн | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 4672483 | Фонарь пилотный | 1 |
| 29 | 4672484 | Фонарь пилотный | 1 |
| 30 | 4672485 | Фонарь пилотный | 1 |
| 31 | J460310 | Винт с шайбой | 4 |
| 32 | 4381472 | Выключатель | 1 |
| 33 | 4381471 | Выключатель | 1 |
| 35 | J460620 | Винт с шайбой | 8 |
| 37 | 4190263 | Зажим | 1 |
| 38 | J271025 | Болт с шайбой | 2 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J260816 | Болт с шайбой | 3 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 4190291 | Зажим | 1 |
| 42 | 4055312 | Ленточный зажим | 3 |
| 43 | 4692542 | Зажим | 1 |
| 45 | 4436534 | Реле | 18 |
| 47 | 0006566 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
