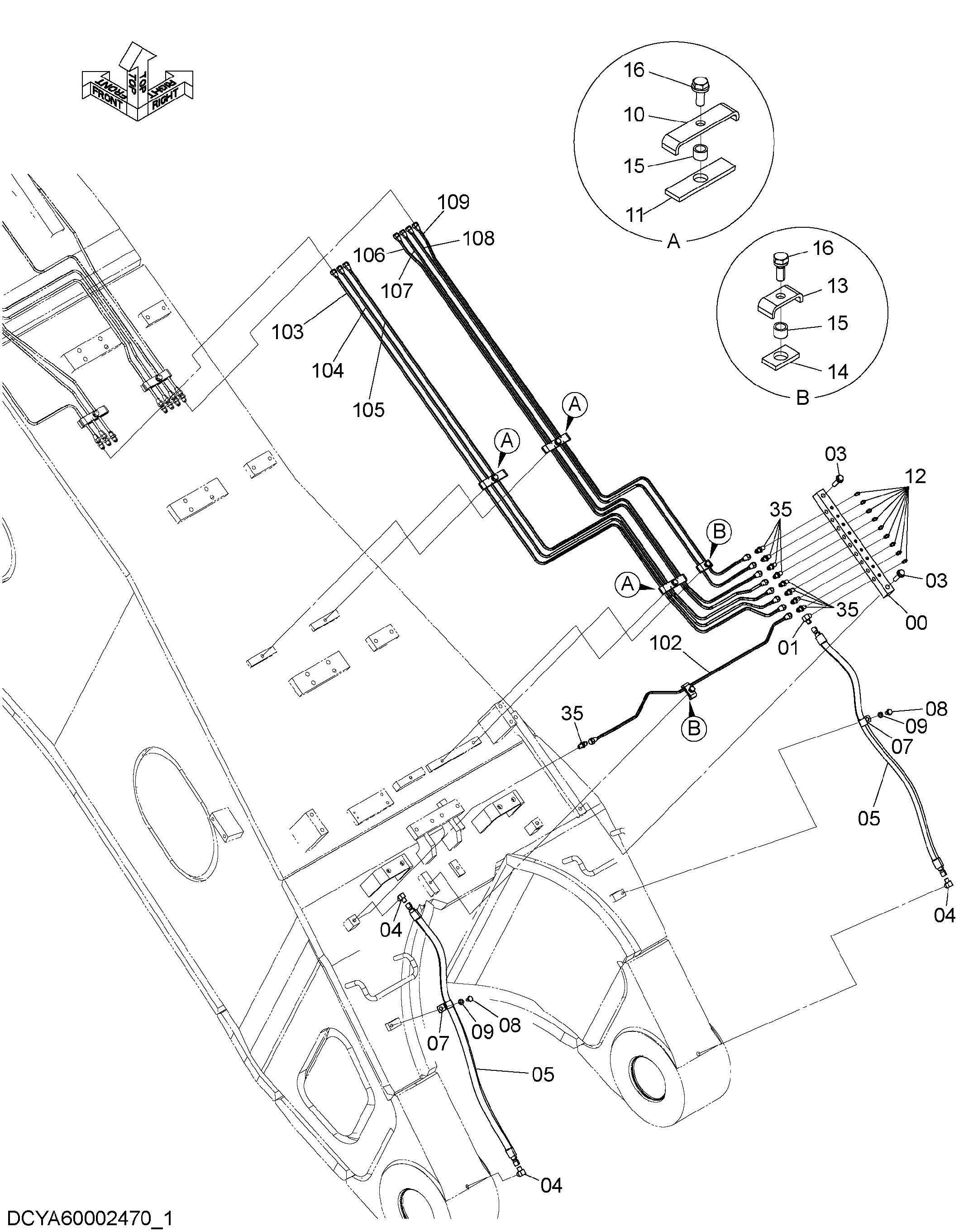

Трубопроводы системы смазки (1)(BE стрела) — HITACHI EX1200-6
Заводская схема «Трубопроводы системы смазки (1)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438591 | Блок | 1 |
| 01 | 94-1401 | Угловой штуцер | 1 |
| 03 | J271250 | Болт с шайбой | 2 |
| 03A | J901250 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 94-1401 | Угловой штуцер | 3 |
| 05 | 4250097 | Шланг | 2 |
| 07 | 4190274 | Зажим | 2 |
| 08 | J901016 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 4273720 | Хомут | 3 |
| 11 | 4273721 | Резиновая прокладка | 3 |
| 12 | J75481 | Пресс-маслёнка | 9 |
| 13 | 4269656 | Хомут | 2 |
| 14 | 4269657 | Резиновая прокладка | 2 |
| 15 | 4269658 | Проставка | 5 |
| 16 | J271030 | Болт с шайбой | 5 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 35 | 4360981 | Штуцер трубки | 9 |
| 102 | 4716968 | Трубка | 1 |
| 103 | 4716962 | Трубка | 1 |
| 104 | 4701480 | Трубка | 1 |
| 105 | 4716830 | Трубка | 1 |
| 106 | 4716930 | Трубка | 1 |
| 107 | 4673936 | Трубка | 1 |
| 108 | 4673937 | Трубка | 1 |
| 109 | 4673938 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
