Трубопроводы системы смазки (1)(стрела) — HITACHI EX1200-6

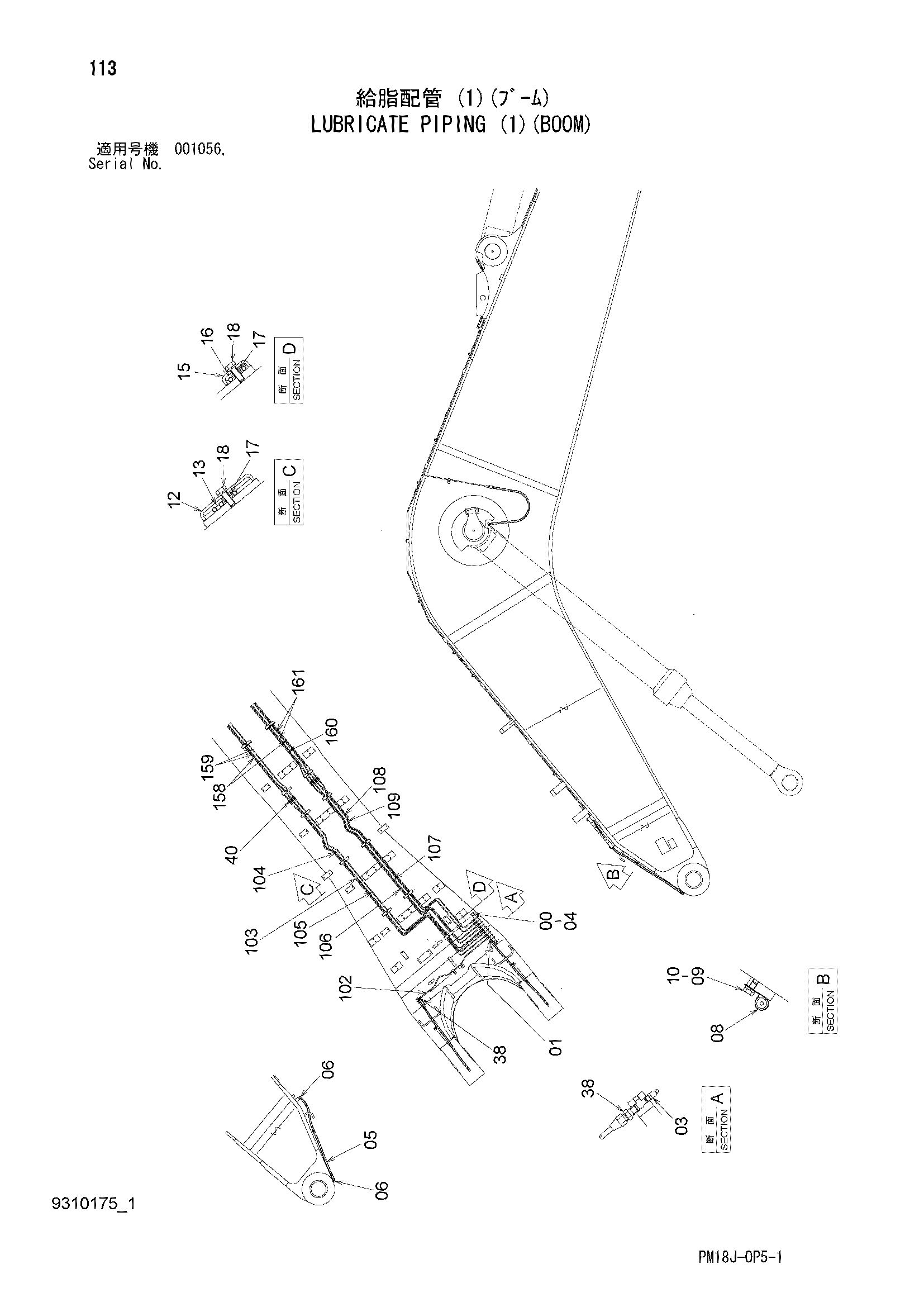

Заводская схема «Трубопроводы системы смазки (1)(стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438591 | Блок | 1 |
| 01 | 4147586 | Угловой штуцер | 1 |
| 03 | J75481 | Пресс-маслёнка | 9 |
| 04 | J271250 | Болт с шайбой | 2 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4287143 | Шланг | 2 |
| 06 | 4147586 | Угловой штуцер | 3 |
| 08 | 4190274 | Зажим | 2 |
| 09 | J901016 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 4273720 | Хомут | 26 |
| 13 | 4273721 | Резиновая прокладка | 26 |
| 15 | 4269656 | Хомут | 5 |
| 16 | 4269657 | Резиновая прокладка | 5 |
| 17 | 4269658 | Проставка | 31 |
| 18 | J271030 | Болт с шайбой | 31 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 38 | 4122125 | Адаптер | 9 |
| 40 | 4151901 | Адаптер | 7 |
| 102 | 4709092 | Трубка | 1 |
| 103 | 4709047 | Трубка | 1 |
| 104 | 4709048 | Трубка | 1 |
| 105 | 4709049 | Трубка | 1 |
| 106 | 4709050 | Трубка | 1 |
| 107 | 4709051 | Трубка | 1 |
| 108 | 4709052 | Трубка | 1 |
| 109 | 4709053 | Трубка | 1 |
| 158 | 3115505 | Трубка | 2 |
| 159 | 3115506 | Трубка | 2 |
| 160 | 3115507 | Трубка | 1 |
| 161 | 3117946 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
