Гидролинии рабочего оборудования (1)(HD стрела) — HITACHI EX1200-6

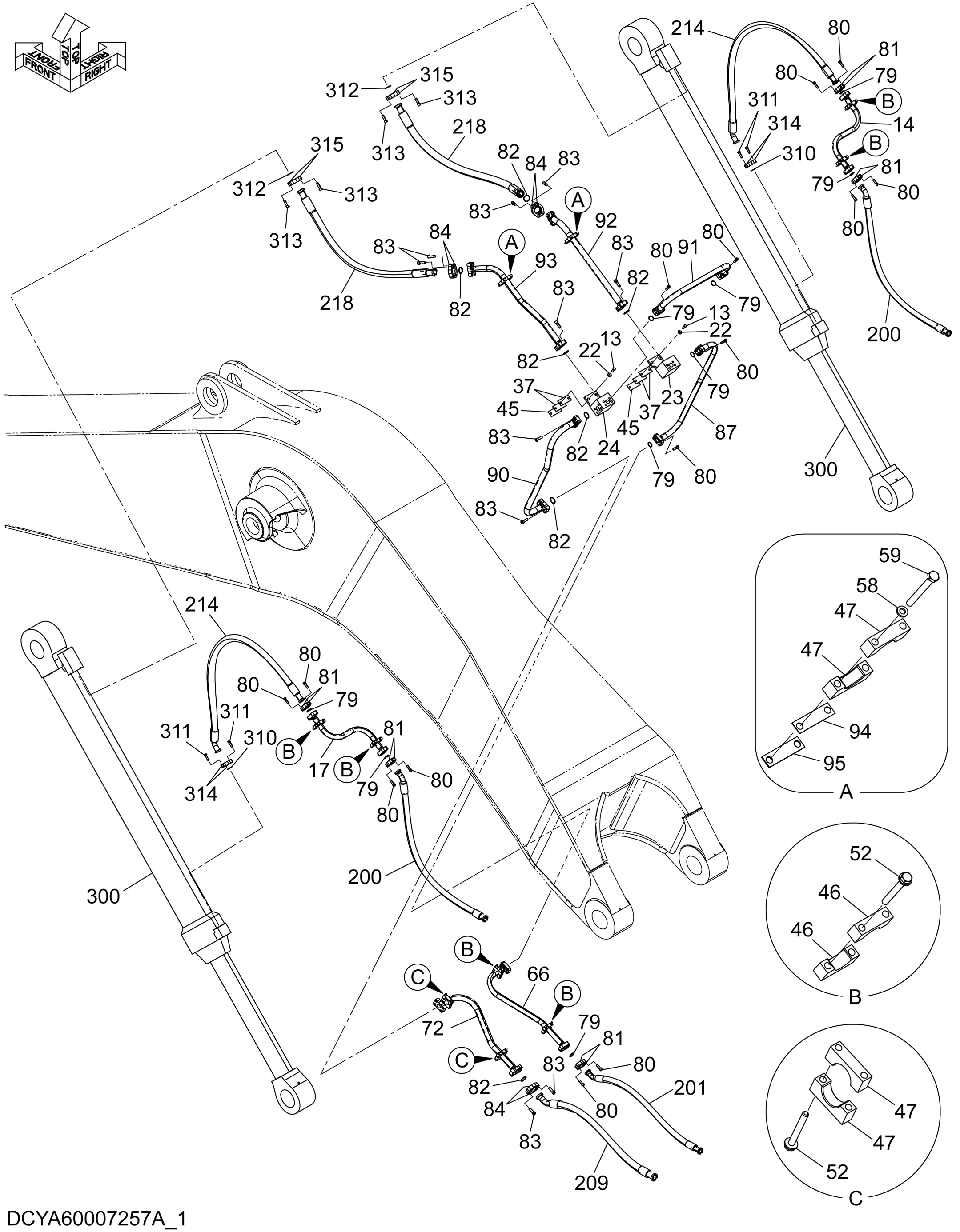

Заводская схема «Гидролинии рабочего оборудования (1)(HD стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | J901240 | Болт | 4 |
| 13 | J901235 | Болт | 4 |
| 13 | J901245 | Болт | 4 |
| 14 | 8127009 | Трубка | 1 |
| 17 | 8127010 | Трубка | 1 |
| 22 | 449490 | Плоская шайба | 4 |
| 23 | YA40001041 | Блок | 1 |
| 24 | YA40001042 | Блок | 1 |
| 37 | YA00002183 | Регулировочная шайба | 10 |
| 45 | YA00002182 | Регулировочная шайба | 5 |
| 46 | 4439523 | Хомут трубки | 12 |
| 47 | 4712771 | Хомут трубки | 8 |
| 52 | J271200 | Болт с шайбой | 16 |
| 52A | J901200 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 58 | A590912 | Пружинная шайба | 4 |
| 59 | J901202 | Болт | 4 |
| 66 | YA40001464 | Трубка | 1 |
| 72 | YA40001469 | Трубка | 1 |
| 79 | 4508805 | Уплотнительное кольцо | 9 |
| 80 | M341445 | Болт с внутренним шестигранником | 36 |
| 81 | 4089703 | Разъёмный фланец | 10 |
| 82 | 4510169 | Уплотнительное кольцо | 7 |
| 83 | M341650 | Болт с внутренним шестигранником | 28 |
| 84 | 4075854 | Разъёмный фланец | 6 |
| 87 | YA40001495 | Трубка | 1 |
| 90 | YA40001510 | Трубка | 1 |
| 91 | YA40001471 | Трубка | 1 |
| 92 | YA40001513 | Трубка | 1 |
| 93 | YA40001487 | Трубка | 1 |
| 94 | 4712810 | Регулировочная шайба | 5 |
| 95 | 4712814 | Регулировочная шайба | 5 |
| 200 | 4720028 | Шланг | 2 |
| 201 | 4720029 | Шланг | 1 |
| 209 | 4720039 | Шланг | 1 |
| 214 | 4691360 | Шланг | 2 |
| 218 | 4454661 | Шланг | 2 |
| 300 | 4665310 замена: 4682480 | Гидроцилиндр стрелы | 2 |
| 300 | 4682480 | Гидроцилиндр стрелы | 2 |
| 310 | 4508805 | Уплотнительное кольцо | 2 |
| 311 | M341445 | Болт с внутренним шестигранником | 8 |
| 312 | 4510169 | Уплотнительное кольцо | 2 |
| 313 | M341650 | Болт с внутренним шестигранником | 8 |
| 314 | 4089703 | Разъёмный фланец | 4 |
| 315 | 4075854 | Разъёмный фланец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
