Электрооборудование (1) — HITACHI EX1200-6

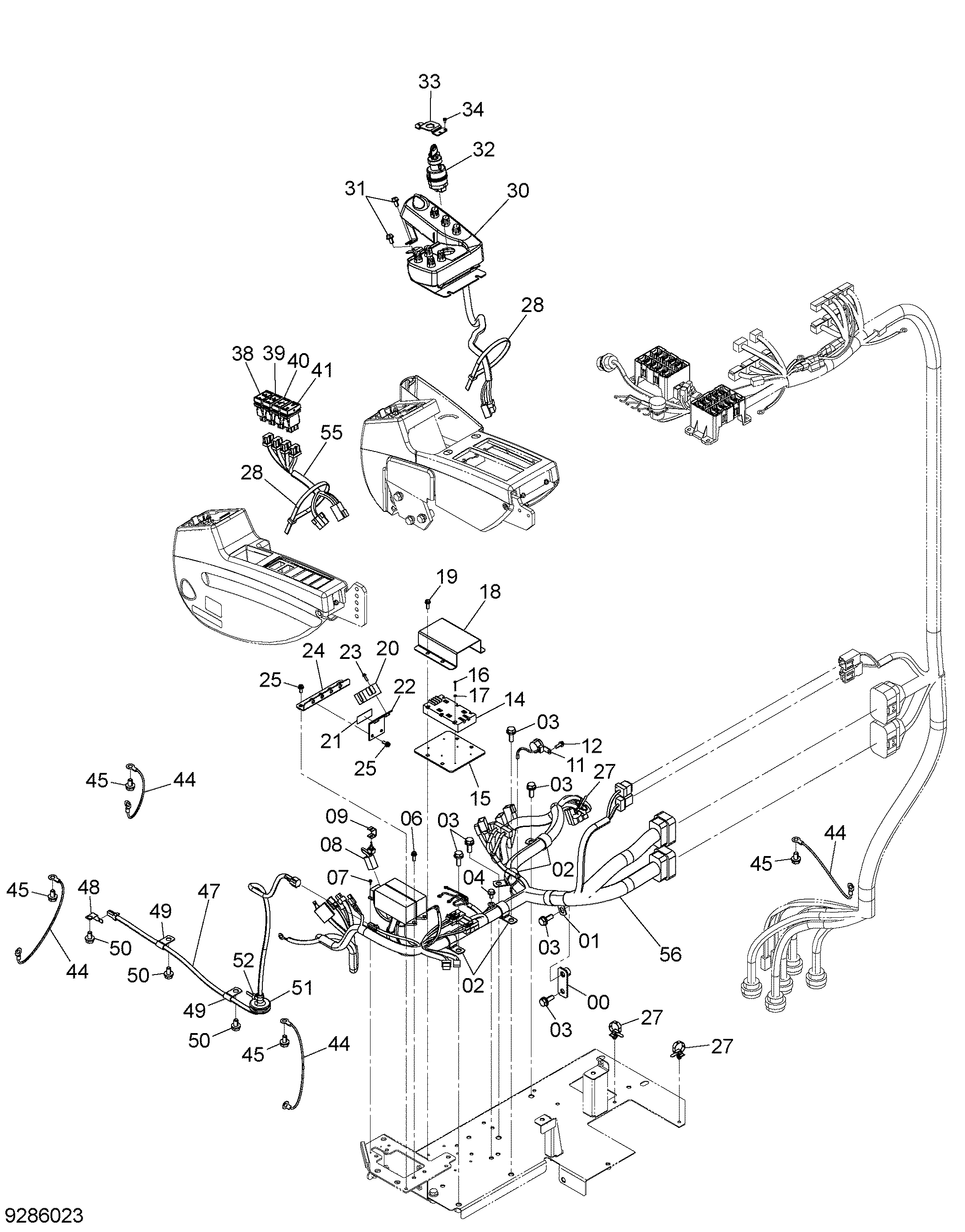

Заводская схема «Электрооборудование (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768011 | Кронштейн | 1 |
| 01 | 4190264 | Зажим | 1 |
| 02 | 4192035 | Зажим | 4 |
| 03 | J271030 | Болт с шайбой | 6 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J260816 | Болт с шайбой | 1 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | J460620 | Винт с шайбой | 4 |
| 07 | J460310 | Винт с шайбой | 2 |
| 08 | 4359384 | Выключатель | 1 |
| 09 | 4367375 | Кронштейн | 1 |
| 11 | 4297188 | Зуммер | 1 |
| 12 | J460620 | Винт с шайбой | 1 |
| 14 | 4335886 | Преобразователь | 1 |
| 15 | 4671410 | Пластина | 1 |
| 16 | J450325 | Винт с шайбой | 6 |
| 17 | A590103 | Плоская шайба | 6 |
| 18 | 9755154 | Крышка | 1 |
| 19 | J460620 | Винт с шайбой | 4 |
| 20 | 4286758 | Клемма | 1 |
| 21 | 4286759 | Информационная табличка | 1 |
| 22 | 8109599 | Кронштейн | 1 |
| 23 | J460416 | Винт с шайбой | 2 |
| 24 | 8100850 | Кронштейн | 1 |
| 25 | J460616 | Винт с шайбой | 4 |
| 27 | 4254600 | Зажим | 3 |
| 28 | 4121859 | Ленточный зажим | 2 |
| 30 | 4670473 | Выключатель | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 3106928 | Кронштейн | 1 |
| 34 | 4361800 | Самонарезающий винт | 3 |
| 38 | 4651742 | Выключатель | 1 |
| 39 | 4651743 | Выключатель | 1 |
| 40 | 4657655 | Выключатель | 1 |
| 41 | 4671387 | Выключатель | 1 |
| 44 | 4464075 | Жгут проводов | 4 |
| 45 | J271020 | Болт с шайбой | 4 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 4640410 | Жгут проводов | 1 |
| 48 | 4257159 | Кронштейн | 1 |
| 49 | 4190261 | Зажим | 2 |
| 50 | J271020 | Болт с шайбой | 3 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4638604 | Резиновая втулка | 1 |
| 52 | 4055311 | Ленточный зажим | 1 |
| 55 | 3112009 | Жгут проводов | 1 |
| 56 | 0006567 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
