Трубопроводы системы смазки (1)(погрузчик) — HITACHI EX1200-6

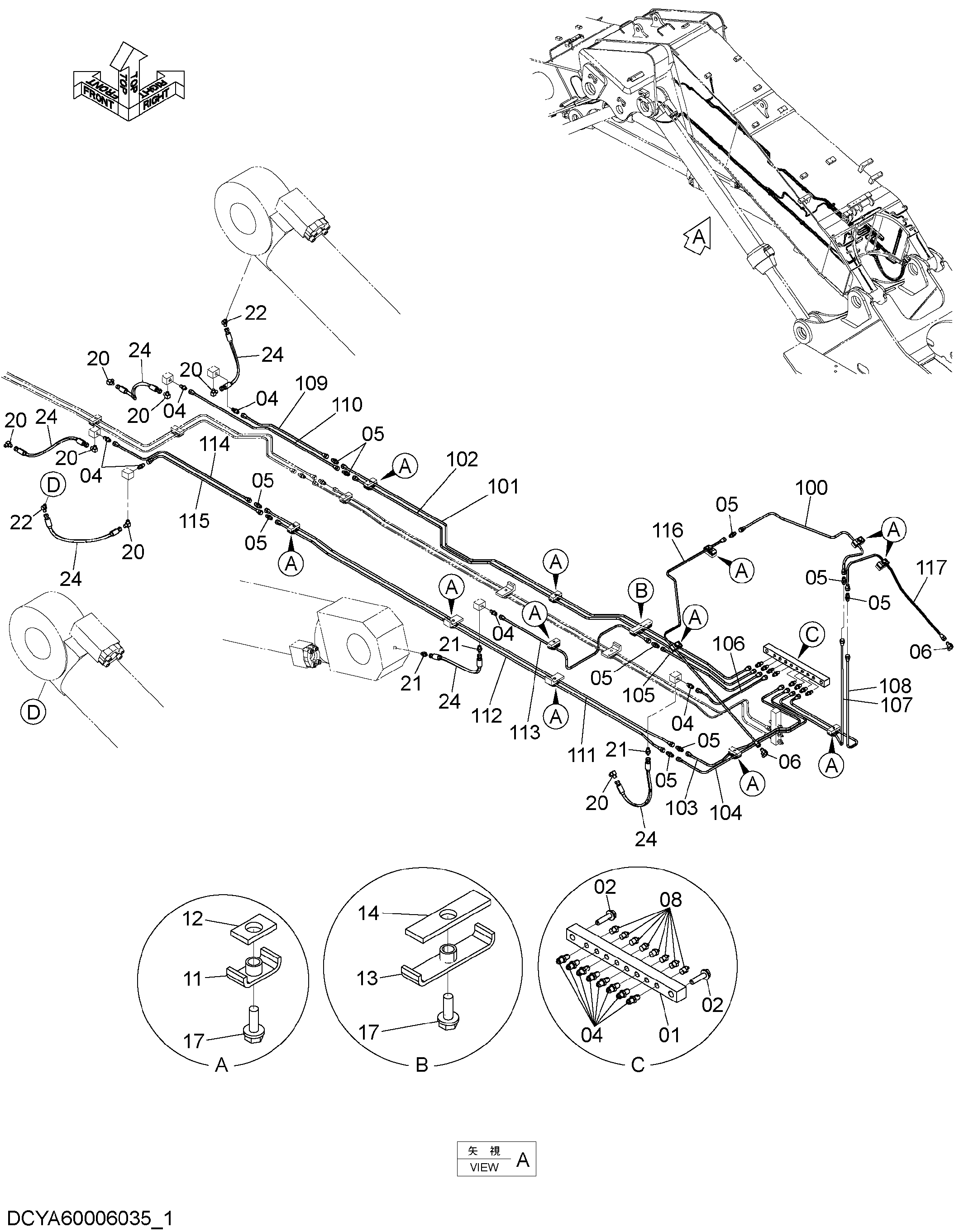

Заводская схема «Трубопроводы системы смазки (1)(погрузчик)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4697807 | Блок | 1 |
| 02 | J271250 | Болт с шайбой | 2 |
| 02A | J901250 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4360981 | Штуцер трубки | 14 |
| 05 | 4099282 | Адаптер | 10 |
| 06 | 4097666 | Угловой штуцер | 2 |
| 08 | J75482 | Пресс-маслёнка | 8 |
| 11 | 9736422 | Хомут | 12 |
| 12 | 4269657 | Резиновая прокладка | 12 |
| 13 | 9736421 | Хомут | 1 |
| 14 | 4273721 | Резиновая прокладка | 1 |
| 17 | J271030 | Болт с шайбой | 13 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 94-1401 | Угловой штуцер | 7 |
| 21 | 94-1301 | Адаптер | 3 |
| 22 | 94-1501 | Угловой штуцер | 2 |
| 24 | 4022547 | Шланг | 6 |
| 100 | YA00008808 | Трубка | 1 |
| 101 | YA00008137 | Трубка | 1 |
| 102 | YA00008138 | Трубка | 1 |
| 103 | YA00008142 | Трубка | 1 |
| 104 | YA00008143 | Трубка | 1 |
| 105 | YA00008139 | Трубка | 1 |
| 106 | YA00008140 | Трубка | 1 |
| 107 | YA00008806 | Трубка | 1 |
| 108 | YA00008807 | Трубка | 1 |
| 109 | YA00008151 | Трубка | 1 |
| 110 | YA00008152 | Трубка | 1 |
| 111 | YA00008146 | Трубка | 1 |
| 112 | YA00008147 | Трубка | 1 |
| 113 | YA00008141 | Трубка | 1 |
| 114 | YA00008155 | Трубка | 1 |
| 115 | YA00008156 | Трубка | 1 |
| 116 | YA00008150 | Трубка | 1 |
| 117 | YA00008809 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
