Гидроцилиндр. грейфер (левый) — HITACHI EX1200-6

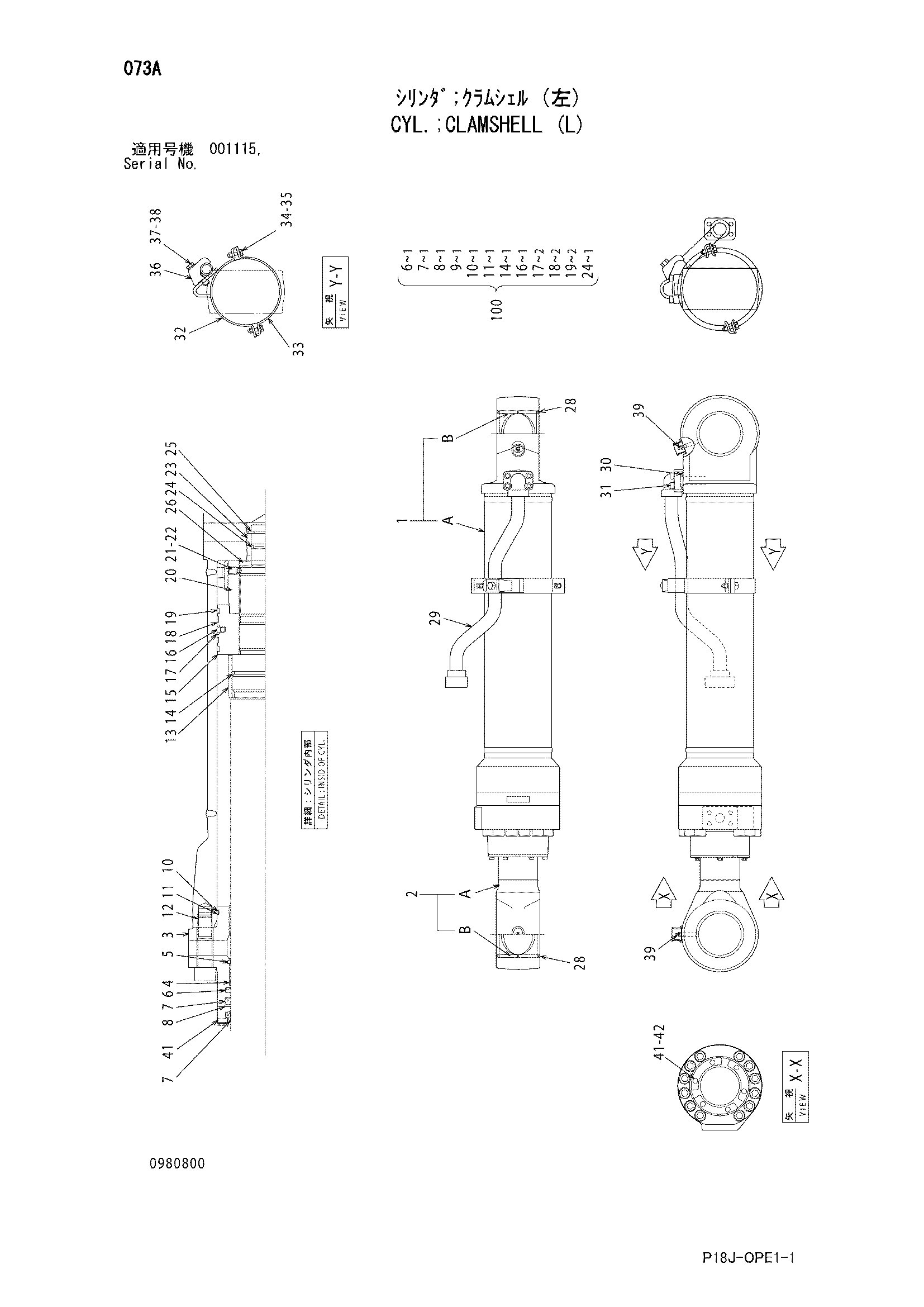

Заводская схема «Гидроцилиндр. грейфер (левый)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4715833	Гидроцилиндр. грейфер (левый)	1
1	0980701	Труба гидроцилиндра	1
1B	0336809	Втулка пальца	1
2	0980702	Шток поршня	1
2B	0336809	Втулка пальца	1
3	0973203	Головка гидроцилиндра	1
4	0373405	Втулка	1
5	0237205	Кольцо	1
6	0926814	Кольцо	1
7	0926815	U-образная манжета	1
8	0926808	Опорное кольцо	1
9	0492216	Грязесъёмное кольцо	1
10	A811145	Уплотнительное кольцо	1
11	0482606	Опорное кольцо	1
12	0714306	Болт с внутренним шестигранником	12
13	0973204	Амортизирующий подшипник	1
14	0833405	Уплотнение амортизатор	1
15	0867306	Поршень	1
16	0237218	Уплотнительное кольцо	1
17	0482609	Опорное кольцо	2
18	1102003	Направляющее кольцо	2
19	0237220	Направляющее кольцо	2
20	0867308	Гайка	1
21	0352715	Установочный винт	1
22	0104404	Шарик	1
23	0973206	Амортизирующий подшипник	1
24	0937410	Уплотнение амортизатор	1
25	0492212	Ограничитель	2
26	0492213	Стопорное кольцо	1
28	0420110	Грязесъёмное кольцо	4
29	0973301	Трубка	1
30	984614	Уплотнительное кольцо	1
31	M341236	Болт с внутренним шестигранником	4
32-38	0973208	Лента в сборе	1
32	0973209	Лента	1
33	0973210	Лента	1
34	J901035	Болт	2
35	A590910	Шайба	2
36	0309219	Хомут трубки	1
37	0224115	Болт	1
38	0208516	Пружинная шайба	1
39	J75481	Пресс-маслёнка	2
40	0973212	Пластина	3
41	0360703	Болт	6
42	0360704	Пружинная шайба	6
100	4720648	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
