Шланг защита от разрыва клапан трубопроводы (базовый машина) — HITACHI EX1200-6

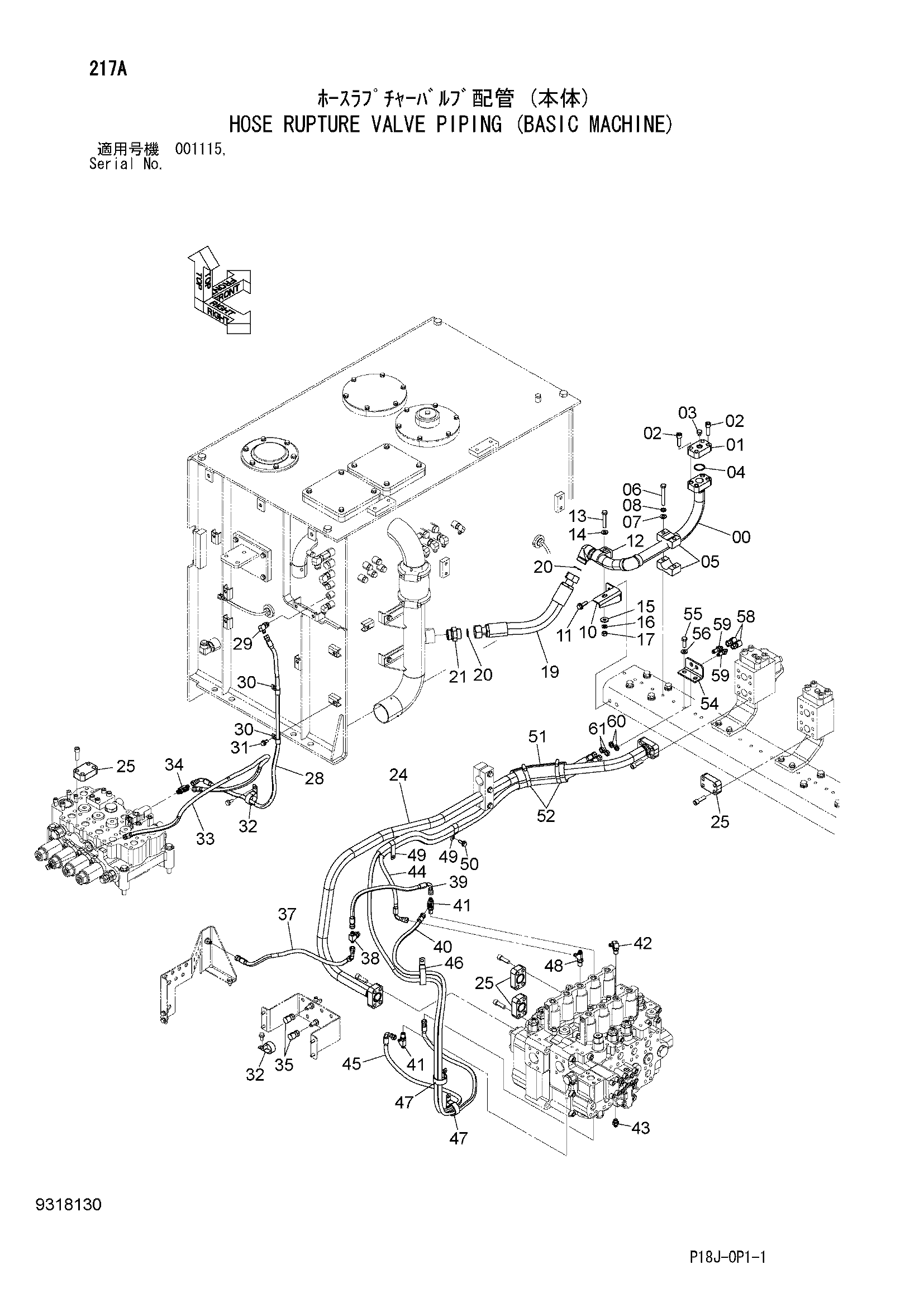

Заводская схема «Шланг защита от разрыва клапан трубопроводы (базовый машина)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112680 | Трубка | 1 |
| 01 | 4244894 | Крышка | 1 |
| 02 | 4146848 | Болт с внутренним шестигранником | 4 |
| 03 | A885002 | Пробка | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4508805 | Уплотнительное кольцо | 1 |
| 05 | 4311153 | Хомут трубки | 2 |
| 06 | J901290 | Болт | 2 |
| 07 | 4086891 | Шайба | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 10 | 3114441 | Кронштейн | 1 |
| 11 | J271240 | Болт с шайбой | 2 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4053698 | Хомут трубки | 1 |
| 13 | J901270 | Болт | 1 |
| 14 | 4086891 | Шайба | 1 |
| 15 | 449490 | Плоская шайба | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | J950012 | Гайка | 1 |
| 19 | 4671758 | Шланг | 1 |
| 20 | 4187329 | Уплотнительное кольцо | 2 |
| 21 | A853100 | Адаптер | 1 |
| 21A | 970860 | Уплотнительное кольцо | 1 |
| 24 | 8112681 | Трубка | 1 |
| 25 | 4118188 | Крышка | 4 |
| 28 | 4664625 | Шланг | 1 |
| 29 | A852333 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4190253 | Зажим | 2 |
| 31 | J271025 | Болт с шайбой | 1 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4193848 | Зажим | 2 |
| 33 | 4620806 | Шланг | 1 |
| 34 | A852433 | Тройник | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4223518 | Пробка унион | 2 |
| 37 | 4700228 | Шланг | 1 |
| 38 | A852533 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4213401 | Шланг | 1 |
| 40 | 4315867 | Шланг | 1 |
| 41 | 4208910 | Тройник | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4208913 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | A852133 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4672632 | Шланг | 1 |
| 45 | 4672633 | Шланг | 1 |
| 46 | 4204135 | Зажим | 1 |
| 47 | 4190265 | Зажим | 2 |
| 48 | A852433 | Тройник | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4190266 | Зажим | 2 |
| 50 | J271030 | Болт с шайбой | 1 |
| 50A | J901030 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4155962 | Резиновая прокладка | 1 |
| 52 | 4351923 | Хомут шланга | 2 |
| 54 | 4648165 | Кронштейн | 1 |
| 55 | J901235 | Болт | 2 |
| 56 | 4086891 | Шайба | 2 |
| 58 | 4223518 | Пробка унион | 2 |
| 59 | 4202532 | Адаптер | 2 |
| 60 | A590914 | Пружинная шайба | 2 |
| 61 | 4202531 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
