Всасывающие трубопроводы — HITACHI EX1200-5D

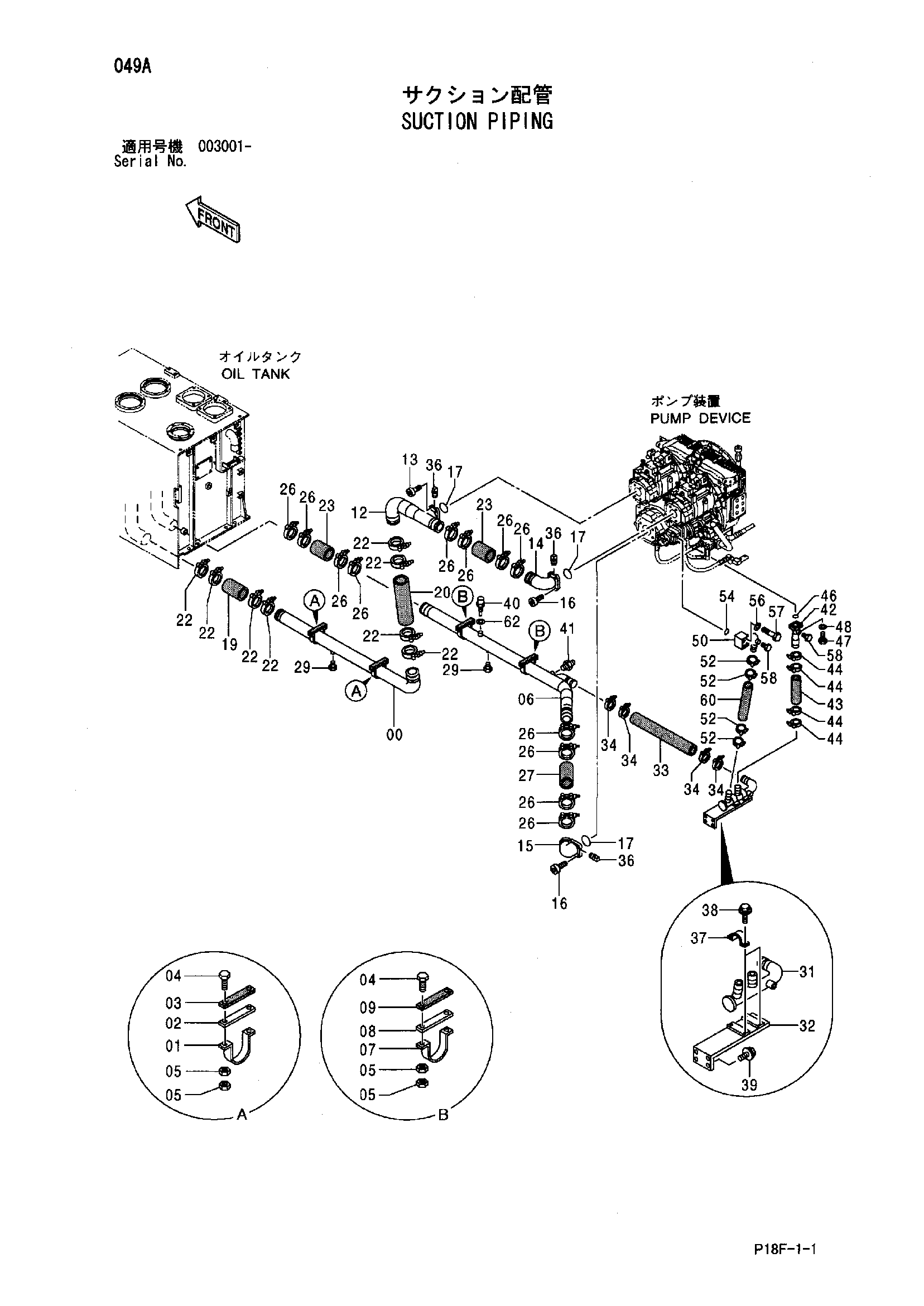

Заводская схема «Всасывающие трубопроводы» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080231 | Трубка | 1 |
| 01 | 4207010 | Хомут трубки | 2 |
| 02 | 4236242 | Пластина | 2 |
| 03 | 4236243 | Пластина резиновый | 2 |
| 04 | J901055 | Болт | 8 |
| 05 | J950010 | Гайка | 16 |
| 06 | 8080230 | Трубка | 1 |
| 07 | 4186854 | Хомут трубки | 2 |
| 08 | 4244786 | Пластина | 2 |
| 09 | 4244787 | Пластина резиновый | 2 |
| 12 | 8080229 | Трубка | 1 |
| 13 | M341240 | Болт с внутренним шестигранником | 4 |
| 14 | 9744901 | Трубка | 1 |
| 15 | 8081307 | Трубка | 1 |
| 16 | M341245 | Болт с внутренним шестигранником | 8 |
| 17 | A810100 | Уплотнительное кольцо | 3 |
| 19 | 4204188 | Резиновый шланг | 1 |
| 20 | 4244659 | Резиновый шланг | 1 |
| 22 | 4282491 | Хомут шланга | 8 |
| 23 | 4193871 | Резиновый шланг | 2 |
| 26 | 4282488 | Хомут шланга | 12 |
| 27 | 4307669 | Резиновый шланг | 1 |
| 29 | 4174541 | Пробка | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 7038966 | Трубка | 1 |
| 32 | 8081234 | Кронштейн | 1 |
| 33 | 4441963 | Резиновый шланг | 1 |
| 34 | 4263764 | Хомут шланга | 4 |
| 36 | 94-2022 | Пробка | 3 |
| 37 | 4053865 | Хомут трубки | 2 |
| 38 | J271016 | Болт с шайбой | 4 |
| 38A | J901016 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J271230 | Болт с шайбой | 4 |
| 39A | J901230 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 4250260 | Датчик | 1 |
| 41 | A852133 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 8081247 | Трубка | 1 |
| 43 | 4441961 | Резиновый шланг | 1 |
| 44 | 4282477 | Хомут шланга | 4 |
| 46 | 984623 | Уплотнительное кольцо | 1 |
| 47 | J901240 | Болт | 4 |
| 48 | A590912 | Пружинная шайба | 4 |
| 50 | 8081261 | Трубка | 1 |
| 52 | 4282474 | Хомут шланга | 4 |
| 54 | 4508805 | Уплотнительное кольцо | 1 |
| 56 | A590910 | Пружинная шайба | 4 |
| 57 | J901000 | Болт | 4 |
| 58 | 4093624 | Пробка | 2 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4442830 | Резиновый шланг | 1 |
| 62 | 4250261 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
