Рама — HITACHI EX1200-5D

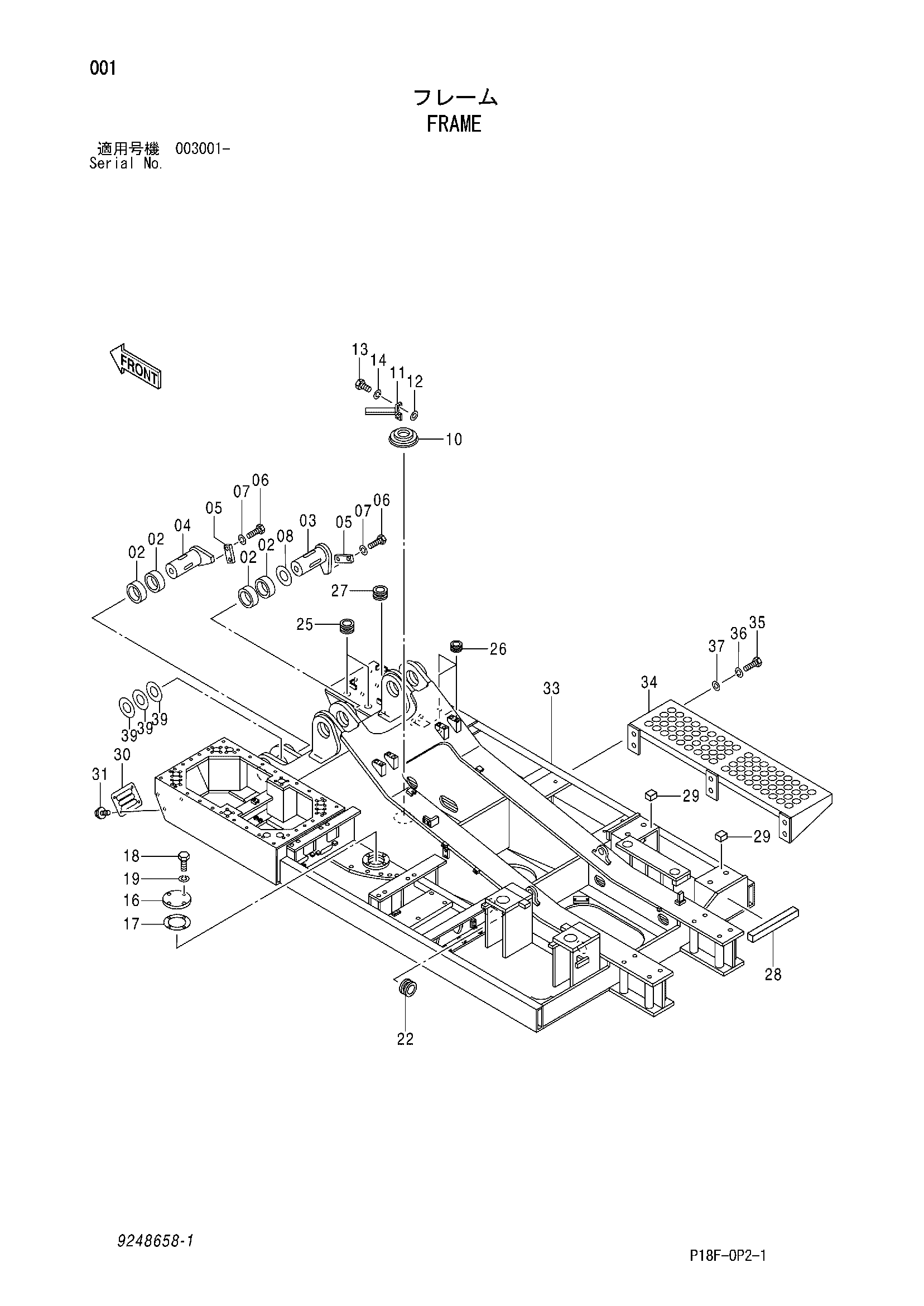

Заводская схема «Рама» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4244942 | Втулка | 8 |
| 03 | 8045389 | Палец | 2 |
| 04 | 8086866 | Палец | 2 |
| 05 | 4179432 | Пластина | 4 |
| 06 | J912045 | Болт | 8 |
| 07 | A590920 | Пружинная шайба | 8 |
| 08 | 4309865 | Регулировочная шайба 2.3mm | 3 |
| 10 | 4205476 | Крышка резиновый | 1 |
| 11 | 8039014 | Ограничитель | 1 |
| 12 | 4114404 | Шайба | 2 |
| 13 | J901435 | Болт | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 16 | 4244769 | Крышка | 1 |
| 17 | 4244768 | Манжета | 1 |
| 18 | J901225 | Болт | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 22 | 4200176 | Резиновая втулка | 2 |
| 25 | 4087462 | Резиновая втулка | 2 |
| 26 | 998720 | Резиновая втулка | 3 |
| 27 | 4221019 | Резиновая втулка | 1 |
| 28 | 3084942 | Резиновая прокладка | 1 |
| 29 | 4460878 | Резиновая прокладка | 2 |
| 30 | 4617666 | Защитный кожух | 2 |
| 31 | J271025 | Болт с шайбой | 8 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33A | 5009983 | Рама маеин | 1 |
| 34 | 5010092 | Ступень | 1 |
| 35 | J901640 | Болт | 6 |
| 36 | A590916 | Пружинная шайба | 6 |
| 37 | 4114405 | Шайба | 6 |
| 39 | 4309865 | Регулировочная шайба 2.3mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
