Задняя облицовка — HITACHI EX1200-5D

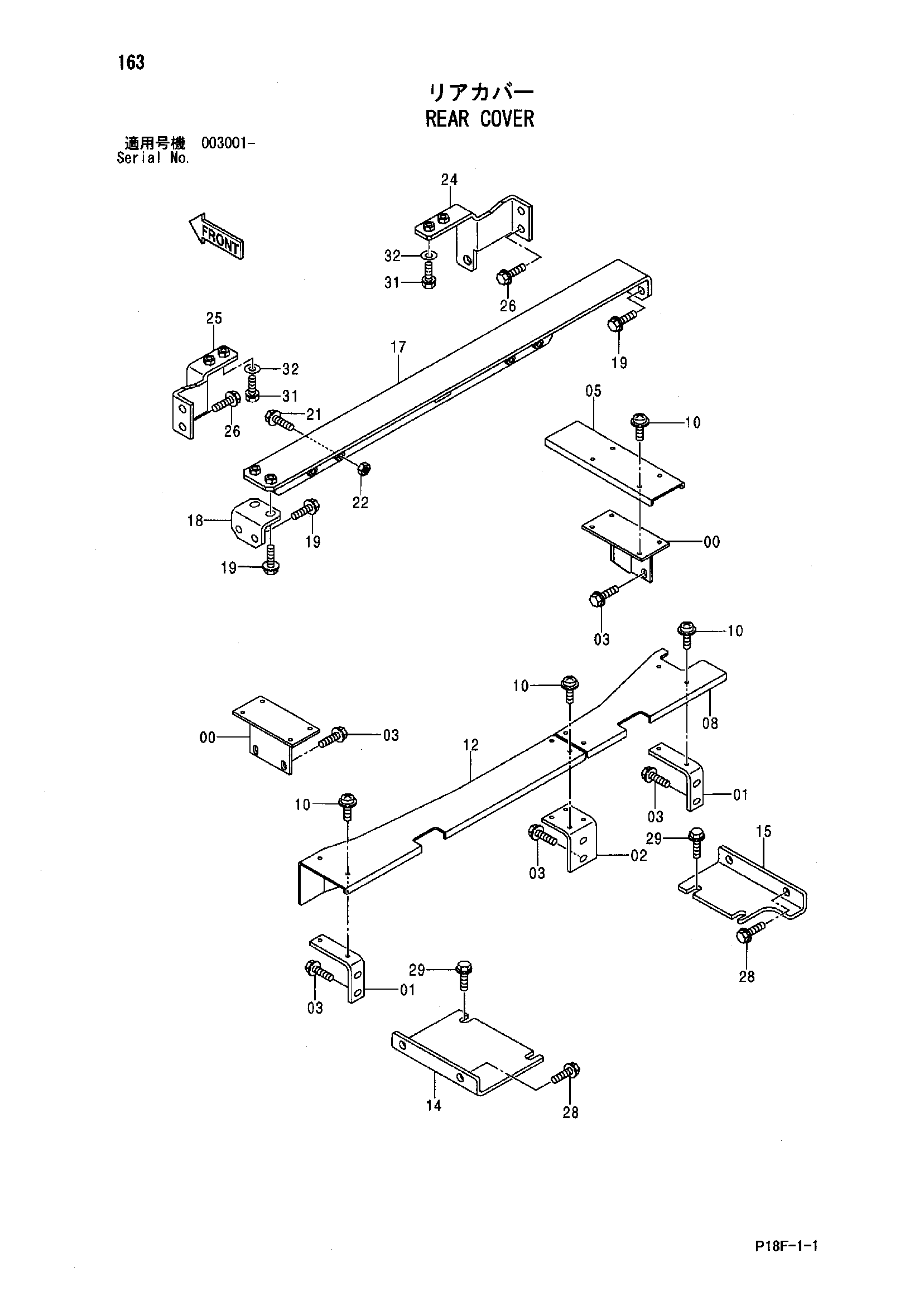

Заводская схема «Задняя облицовка» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081143 | Кронштейн | 2 |
| 01 | 9755233 | Кронштейн | 2 |
| 02 | 9755232 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 10 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 3090119 | Крышка | 1 |
| 08 | 8093459 | Крышка | 1 |
| 10 | J460616 | Винт с шайбой | 12 |
| 12 | 7038927 | Крышка | 1 |
| 14 | 3098265 | Кронштейн | 1 |
| 15 | 3098266 | Кронштейн | 1 |
| 17 | 8093556 | Кронштейн | 1 |
| 18 | 4609949 | Кронштейн | 1 |
| 19 | J271030 | Болт с шайбой | 6 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | J271040 | Болт с шайбой | 4 |
| 21A | J901040 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J950010 | Гайка | 4 |
| 24 | 8093558 | Кронштейн | 1 |
| 25 | 8093560 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 4 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | J271025 | Болт с шайбой | 4 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J281030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 31 | J271030 | Болт с шайбой | 4 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
