Гидроцилиндр рукояти (экскаватор) — HITACHI EX1200-5D

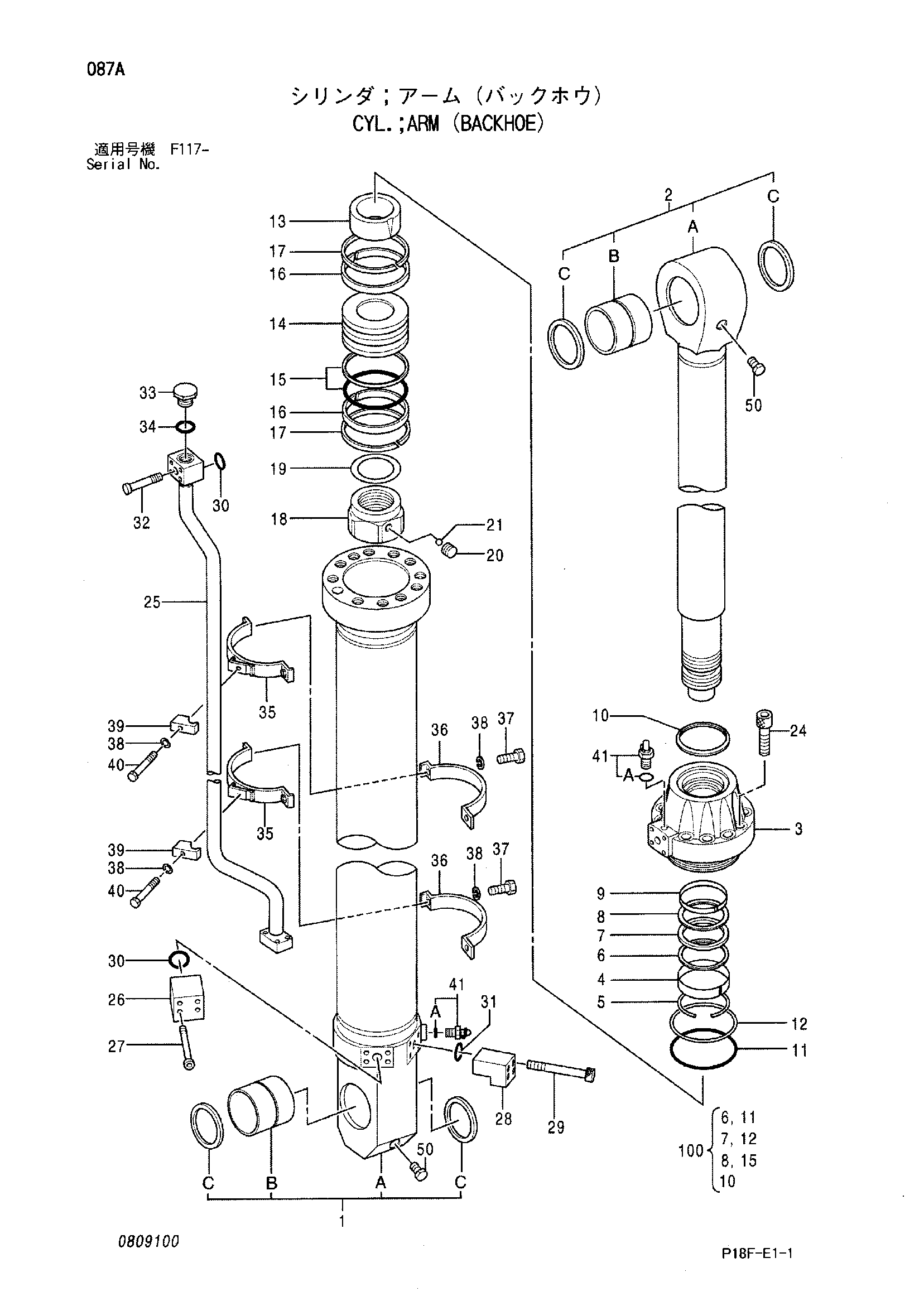

Заводская схема «Гидроцилиндр рукояти (экскаватор)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4438244	Гидроцилиндр рукояти	1
1	4465630	Труба гидроцилиндра в сборе	1
1A	0809101	Труба гидроцилиндра	1
1B	0809102	Втулка пальца	1
1C	0726002	Грязесъёмное кольцо	2
2	4465631	Шток поршня в сборе	1
2A	0809103	Шток поршня	1
2B	0809102	Втулка пальца	1
2C	0726002	Грязесъёмное кольцо	2
3	0400324	Головка гидроцилиндра	1
4	0400306	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336405	Кольцо	1
7	0336406	U-образная манжета	1
8	0336407	Опорное кольцо	1
9	0400307	Кольцо	1
10	0809104	Грязесъёмное кольцо	1
11	4140492	Oーкольцо	1
12	0400308	Опорное кольцо	1
13	0809105	Амортизирующий подшипник	1
14	0809106	Поршень	1
15	0400311	Кольцо уплотнение в сборе	1
16	0809107	Кольцо	2
17	0400313	Кольцо	2
18	0809108	Гайка	1
19	0809109	Регулировочная шайба	1
20	0400215	Установочный винт	1
21	0400216	Стальной шарик	1
24	0257511	Болт с внутренним шестигранником	11
25	0809110	Трубка	1
26	0400317	Соединение	1
27	0400318	Болт с внутренним шестигранником	4
28	0400319	Соединение	1
29	0400320	Болт с внутренним шестигранником	4
30	4069900	Уплотнительное кольцо	2
31	955612	Уплотнительное кольцо	1
32	0191721	Болт с внутренним шестигранником	4
33	0349308	Пробка	1
34	992444	Уплотнительное кольцо	1
35	0400322	Лента	2
36	0456003	Лента	2
37	0379919	Болт	4
38	A590914	Пружинная шайба	6
39	0379917	Хомут трубки	2
40	0379918	Болт	2
41	0643016	Воздушный клапан	2
41A	957366	Уплотнительное кольцо	1
50	94-2011	Пробка	2
100	4465632	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
