Опора радиатора (2)[C] — HITACHI EX1200-5D

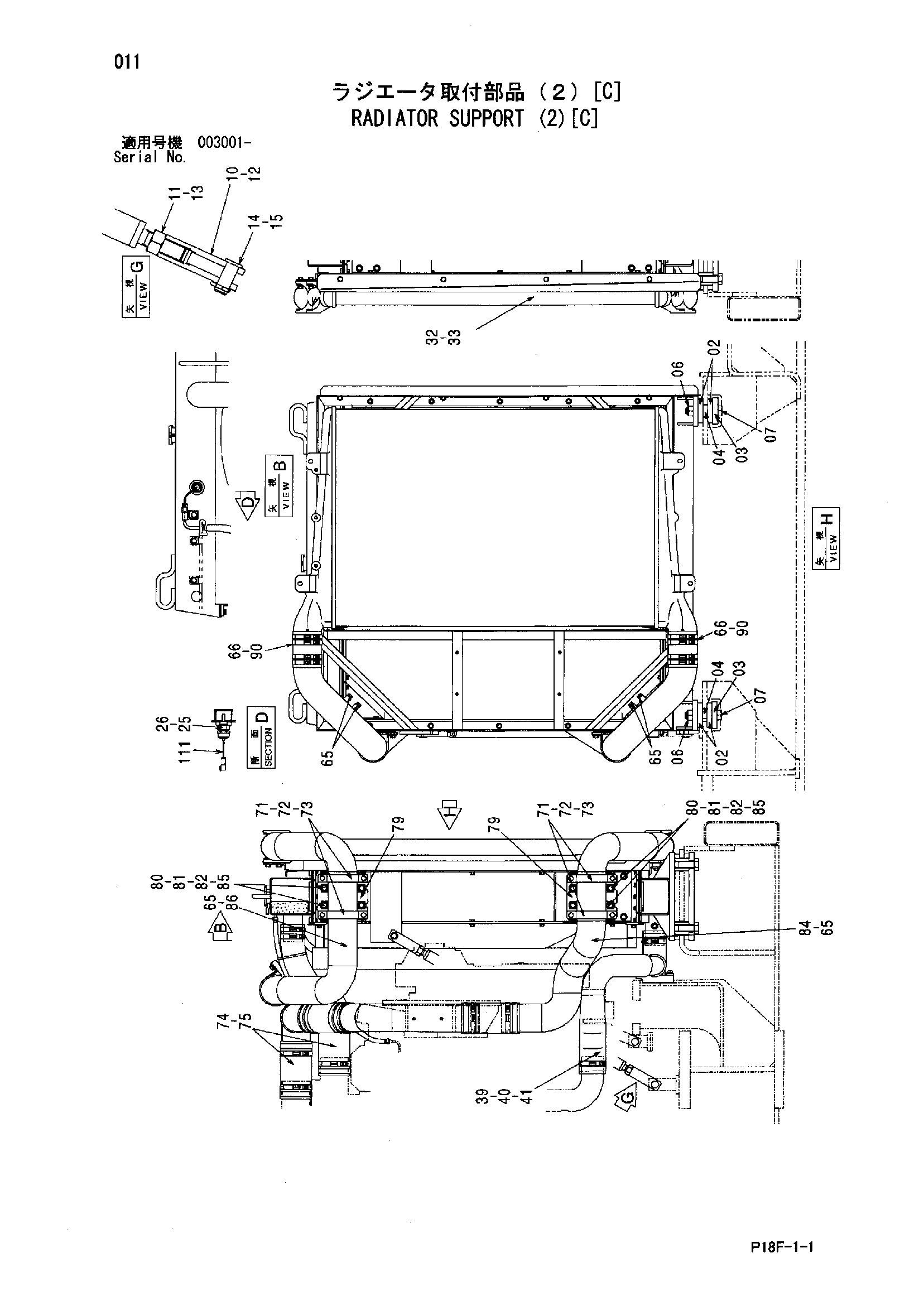

Заводская схема «Опора радиатора (2)[C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4085829	Пластина резиновый	4
03	4085831	Фиксатор	2
04	4244270	Проставка	4
06	M660027	U-образная гайка	4
07	J932706	Болт	4
10	3035095	Концевой вилка	2
11	J951024	Гайка	2
12	3035096	Концевой вилка	2
13	J956024	Гайка L	2
14	4085833	Палец	4
15	A765036	Шплинт	4
25	4615801	Переходник	1
26	4433439	Уплотнительная шайба	1
32	8090403	Крышка	1
33	J271025	Болт с шайбой	4
33A	J901025	Болт	1
33B	J222010	Шайба	1
39	3104544	Водяной шланг	1
40	4285237	Хомут шланга	2
41	4283535	Хомут шланга	2
65	446536	Пробка	4
66	4282489	Хомут шланга	8
71	4207010	Хомут трубки	4
72	J901030	Болт	8
73	A590910	Пружинная шайба	8
74	4632494	Воздушный шланг	2
75	4282489	Хомут шланга	8
79	4605502	Регулировочная шайба 3.0mm	2
80	9759767	Кронштейн	2
81	J901230	Болт	8
82	A590912	Пружинная шайба	8
84	7047864	Трубка	1
85	449490	Плоская шайба	8
86	8100045	Трубка	1
90	4483647	Воздушный шланг	2
111	4387819	Выключатель уровень	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
