Двигатель [C] — HITACHI EX1200-5D

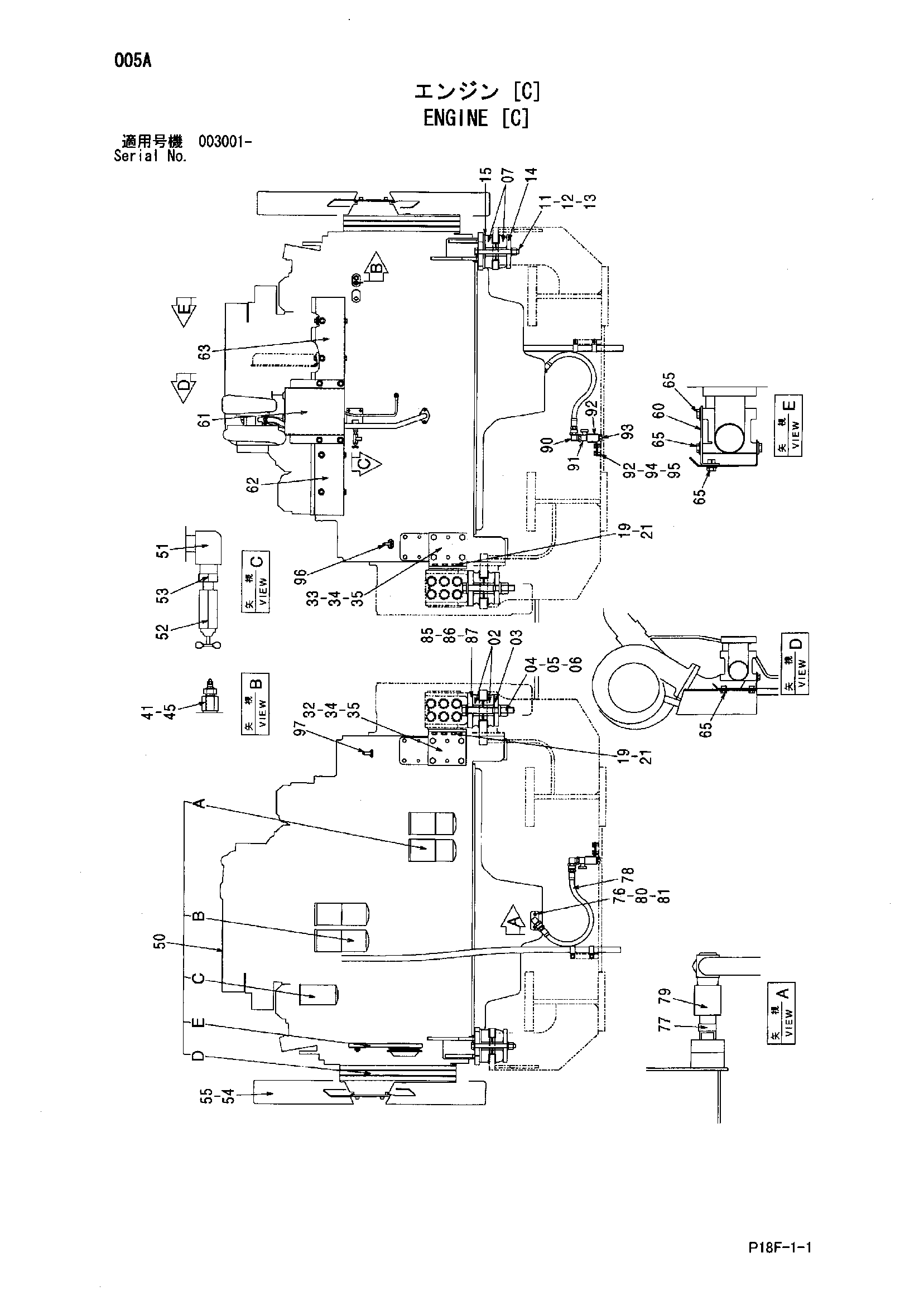

Заводская схема «Двигатель [C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4350380	Амортизатор	4
03	4280782	Пластина	2
04	J833320	Болт	2
05	4083438	Шайба	4
06	M663033	U-образная гайка	2
07	4608150	Амортизатор	4
11	J932217	Болт	2
12	4089822	Шайба	4
13	M662022	U-образная гайка	2
14	4608473	Пластина	2
15	4608476	Пластина	2
19	J921645	Болт	6
21	A590916	Пружинная шайба	6
32	4635307	Кронштейн	1
33	4633416	Кронштейн	1
34	J257218	Пружинная шайба	8
35	J921845	Болт	8
41	4638052	Адаптер	1
45	4436537	Датчик термостатический	1
50	4631061	Двигатель	1
50A	4639464	Фильтрующий элемент	2
50B	4640732	Элемент топливный	2
50C	4640733	Элемент	1
50D	4640039	Ремень вентилятор	1
50E	4640060	Ремень	1
51	94-0632	Угловой штуцер	1
52	4245743	Кран	1
53	94-1602	Переходник	1
54	4471620	Вентилятор	1
55	19H1974	Болт	6
60	9764297	Кронштейн	3
61	4636351	Крышка	1
62	9764299	Крышка	1
63	9764298	Крышка	1
65	J281225	Болт с шайбой	18
65A	J901225	Болт	1
65B	4249324	Шайба	1
76	J781030	Болт с внутренним шестигранником	2
77	94-1703	Адаптер	1
78	4458110	Шланг	1
79	94-0688	Переходник S	1
80	4637320	Фланец	1
81	4366544	Уплотнительное кольцо	1
85	J912775	Болт	12
86	A590927	Пружинная шайба	12
87	2045263	Кронштейн	2
90	4156433	Угловой штуцер	2
91	4193832	Шаровой клапан	1
92	9730161	Коллектор	1
93	4187322	Пробка	1
94	J901225	Болт	2
95	A590912	Пружинная шайба	2
96	4655956	Датчик	1
97	4661353	Датчик	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
