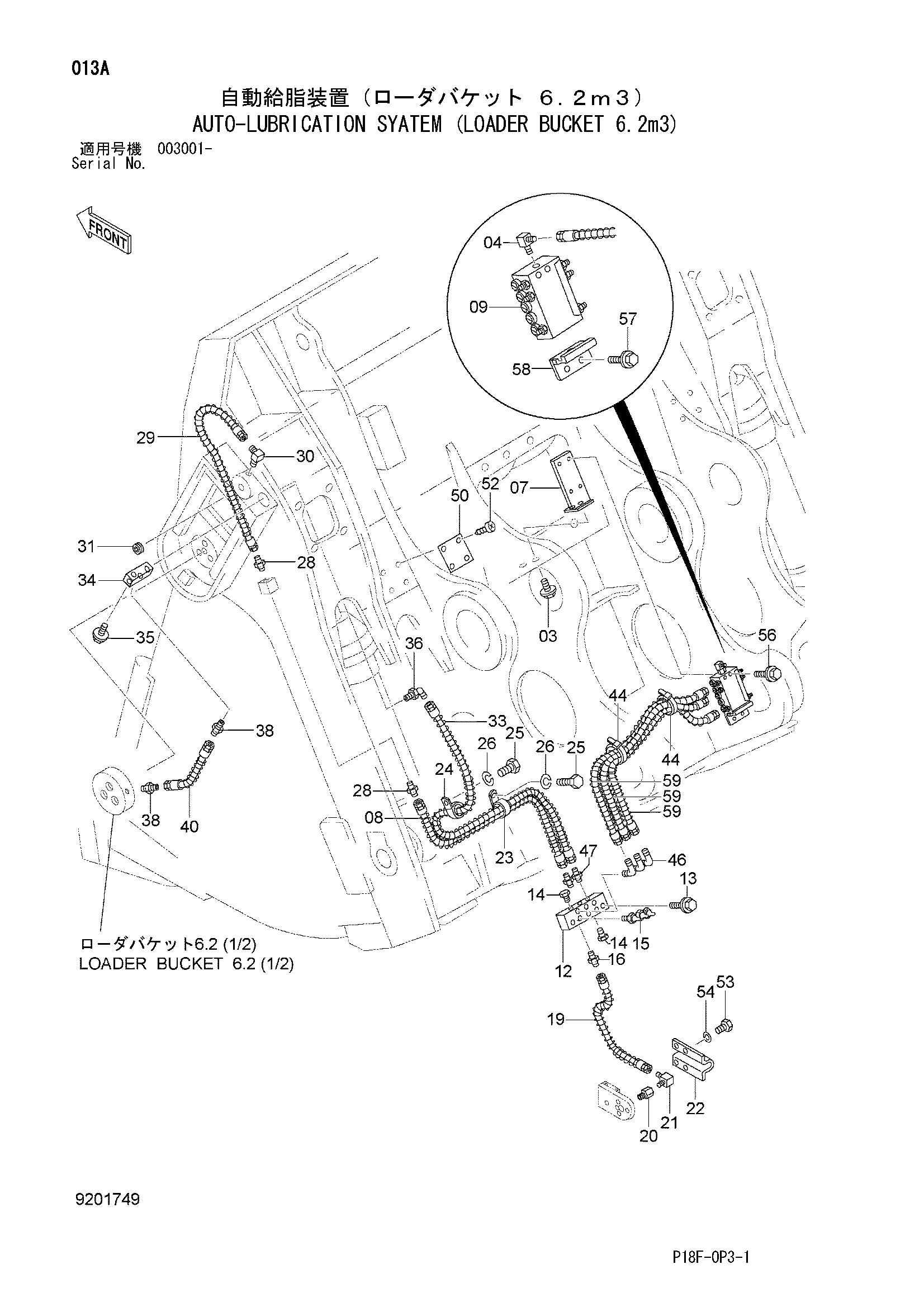

Автоматическая смазка сйатем (погрузчик ковш 6.2m3) — HITACHI EX1200-5D

Заводская схема «Автоматическая смазка сйатем (погрузчик ковш 6.2m3)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	J271025	Болт с шайбой	2
03A	J901025	Болт	1
03B	J222010	Шайба	1
04	4196225	Угловой штуцер	1
07	8084247	Кронштейн	1
08	4252895	Шланг	2
09	4454868	Клапан	1
12	4455066	Блок	2
13	J271050	Болт с шайбой	4
13A	J901050	Болт	1
13B	J222010	Шайба	1
14	446536	Пробка	4
15	J75481	Пресс-маслёнка	6
16	94-1301	Адаптер	2
19	4301863	Шланг	2
20	4015427	Адаптер	2
21	94-1401	Угловой штуцер	2
22	4199750	Защитный кожух	2
23	4190282	Зажим	2
24	4190262	Зажим	2
25	J901016	Болт	4
26	A590910	Пружинная шайба	4
28	94-1301	Адаптер	4
29	4225400	Шланг	2
30	94-1401	Угловой штуцер	2
31	94-2014	Пробка	2
33	4252848	Шланг	2
34	3063475	Блок	2
35	J271045	Болт с шайбой	2
35A	J901045	Болт	1
35B	J222010	Шайба	1
36	4112300	Угловой штуцер	2
36A	957366	Уплотнительное кольцо	1
38	94-1301	Адаптер	4
40	4460268	Шланг	2
44	4121859	Ленточный зажим	4
46	4406310	Угловой штуцер	6
47	94-1301	Адаптер	4
50	3063716	Информационная табличка (правый)	1
50	3063717	Информационная табличка (левый)	1
52	M492964	Приводной винт	8
53	J901016	Болт	8
55	A590910	Пружинная шайба	8
56	J260640	Болт с шайбой	2
56A	J900640	Болт	1
56B	A590106	Плоская шайба	1
57	J271030	Болт с шайбой	2
57A	J901030	Болт	1
57B	J222010	Шайба	1
58	4361320	Хомут	1
59	4455050	Шланг	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
