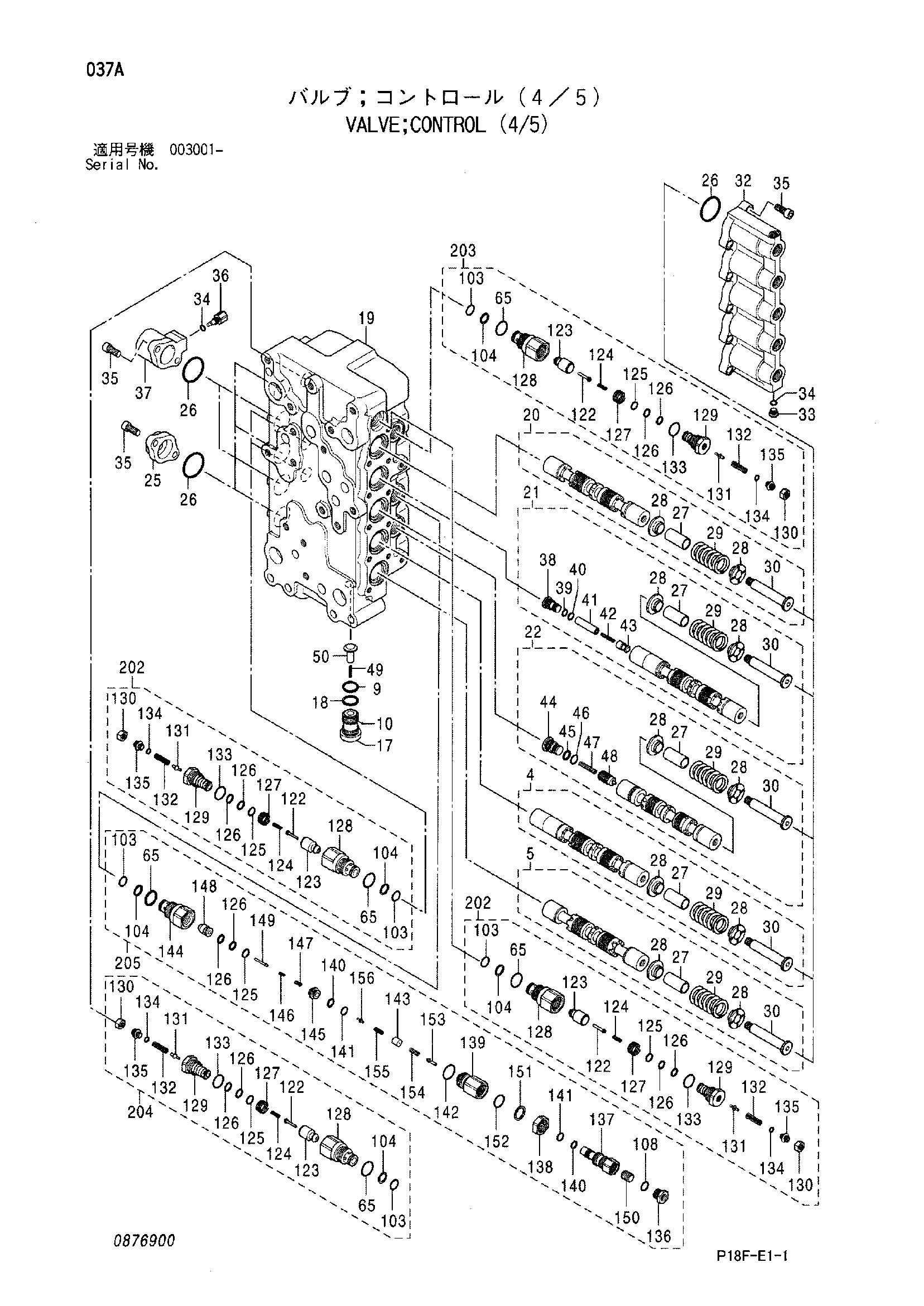

Гидрораспределитель (4/5) — HITACHI EX1200-5D

Заводская схема «Гидрораспределитель (4/5)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4483262	Гидрораспределитель	1
4	0810403	Плунжер	1
5	0810404	Плунжер	1
9	4088425	Уплотнительное кольцо	1
10	0189803	Кхип	1
17	0622825	Колпачок	1
18	0223104	Опорное кольцо	1
20	0810701	Плунжер	1
21	0810702	Плунжер	1
22	0876901	Плунжер	1
25	0622803	Крышка	3
26	0101616	Уплотнительное кольцо	10
27	0622805	Втулка	5
28	0622806	Направляющая	10
29	0622807	Спирнг	5
30	0622808	Колпачок	5
32	0810704	Крышка	1
33	0622810	Колпачок	1
34	957366	Уплотнительное кольцо	3
35	M341230	Болт с внутренним шестигранником	20
36	0622875	Пробка	2
37	0622876	Крышка	2
38	0622877	Колпачок	1
39	0166805	Кольцо заднийーUP	1
40	4506412	Oーкольцо	1
41	0703301	Проставка	1
42	0159214	Пружина	1
43	0622811	Проверка	1
44	0810705	Колпачок	1
45	4085607	Опорное кольцо	1
46	4506416	Уплотнительное кольцо	1
47	0810706	Пружина	1
48	0810707	Проверка	1
49	0622827	Пружина	1
50	0622829	Проверка	1
65	4153108	Oーкольцо	7
103	4153099	Уплотнительное кольцо	7
104	4027959	Опорное кольцо	7
108	4153098	Уплотнительное кольцо	1
122	0809729	Поршень	6
123	0809728	Тарельчатый клапан	6
124	0809727	Пружина	6
125	0809726	Уплотнительное кольцо	7
126	0809725	Опорное кольцо	14
127	0809724	Пружина	6
128	0809723	Втулка	6
129	0809722	Сиденье	6
130	0809721	Гайка	6
131	0809733	Тарельчатый клапан	6
132	0809732	Пружина	6
133	0809731	Уплотнительное кольцо	6
134	4153089	Уплотнительное кольцо	6
135	0809730	Винт	6
136	0810709	Колпачок	1
137	0810710	Втулка	1
138	0810711	Гайка	1
139	0810712	Втулка	1
140	0810713	Опорное кольцо	2
141	0810714	Уплотнительное кольцо	2
142	0810715	Уплотнительное кольцо	1
143	0810716	Фиксатор	1
144	0810717	Втулка	1
145	0810718	Сиденье	1
146	0810719	Пружина	1
147	0810720	Пружина	1
148	0810721	Тарельчатый клапан	1
149	0810722	Поршень	1
150	0810723	Поршень	1
151	0810724	Опорное кольцо	1
152	0810725	Уплотнительное кольцо	1
153	0810726	Тарельчатый клапан	1
154	0810727	Пружина	1
155	0810728	Пружина	1
156	0810729	Тарельчатый клапан	1
202	4469380	Предохранительный клапан	4
203	4469381	Предохранительный клапан	1
204	4469382	Предохранительный клапан	1
205	4469383	Предохранительный клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
